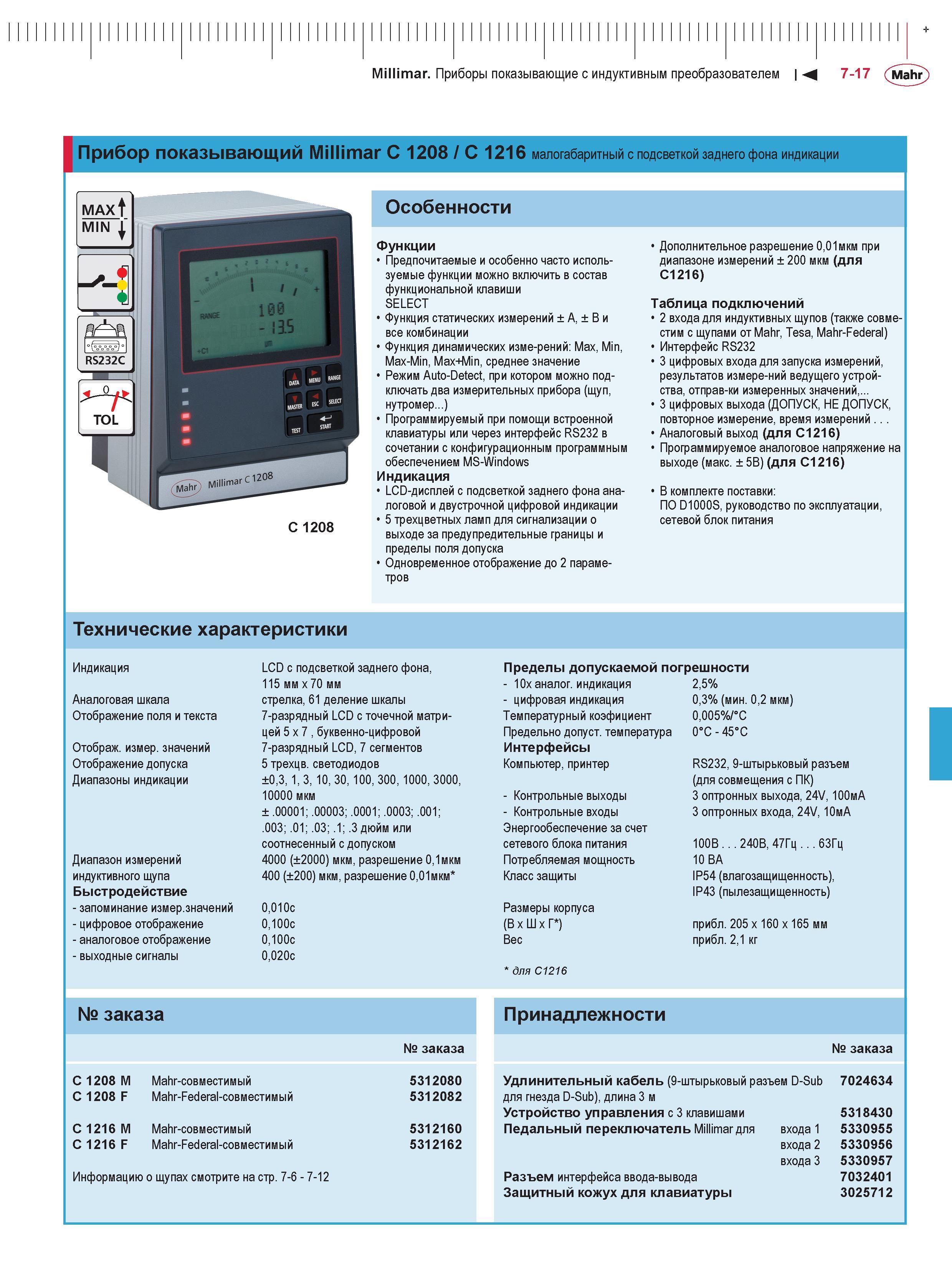

Millimar. Приборы показывающие с индуктивным преобразователем М 7-17 Mahr I Прибор показывающий Millimar C 1208 / C 1216 малогабаритный с подсветкой заднего фона индикации Особенности C 1208 Функции Предпочитаемые и особенно часто используемые функции можно включить в состав функциональной клавиши SELECT Функция статических измерений ± A, ± B и все комбинации Функция динамических изме-рений: Max, Min, Max-Min, Max+Min, среднее значение Режим Auto-Detert, при котором можно подключать два измерительных прибора (щуп, нутромер...) Программируемый при помощи встроенной клавиатуры или через интерфейс RS232 в сочетании с конфигурационным программным обеспечением MS-Windows Индикация LCD-дисплей с подсветкой заднего фона аналоговой и двустрочной цифровой индикации 5 трехцветных ламп для сигнализации о выходе за предупредительные границы и пределы поля допуска Одновременное отображение до 2 параметров Дополнительное разрешение 0,01мкм при диапазоне измерений ± 200 мкм (для C1216) Таблица подключений 2 входа для индуктивных щупов (также совместим с щупами от Mahr, Tesa, Mahr-Federal) Интерфейс RS232 3 цифровых входа для запуска измерений, результатов измере-ний ведущего устройства, отправ-ки измеренных значений,... 3 цифровых выхода (ДОПУСК, НЕ ДОПУСК, повторное измерение, время измерений . . . Аналоговый выход (для C1216) Программируемое аналоговое напряжение на выходе (макс. ± 5В) (для C1216) В комплекте поставки: ПО D1000S, руководство по эксплуатации, сетевой блок питания Технические характеристики Индикация Аналоговая шкала Отображение поля и текста Отображ. измер. значений Отображение допуска Диапазоны индикации Диапазон измерений индуктивного щупа Быстродействие - запоминание измер.значений - цифровое отображение - аналоговое отображение - выходные сигналы LCD с подсветкой заднего фона, 115 мм x 70 мм стрелка, 61 деление шкалы 7-разрядный LCD с точечной матрицей 5 x 7 , буквенно-цифровой 7-разрядный LCD, 7 сегментов 5 трехцв. светодиодов ±0,3, 1, 3, 10, 30, 100, 300, 1000, 3000, 10000 мкм ± .00001; .00003; .0001; .0003; .001; .003; .01; .03; .1; .3 дюйм или соотнесенный с допуском 4000 (±2000) мкм, разрешение 0,1мкм 400 (±200) мкм, разрешение 0,01мкм* 0,010с 0,100с 0,100с 0,020с Пределы допускаемой погрешности - 10х аналог. индикация - цифровая индикация Температурный коэфициент Предельно допуст. температура Интерфейсы Компьютер, принтер - Контрольные выходы - Контрольные входы Энергообеспечение за счет сетевого блока питания Потребляемая мощность Класс защиты Размеры корпуса (В x x Г*) Вес * для C1216 2,5% 0,3% (мин. 0,2 мкм) 0,005%/°C 0°C - 45°C RS232, 9-штырьковый разъем (для совмещения с ПК) 3 оптронных выхода, 24V, 100мД 3 оптронных входа, 24V, 10мА 100В . . . 240В, 47Гц . . . 63Гц 10 ВА IP54 (влагозащищенность), IP43 (пылезащищенность) прибл. 205 x 160 x 165 мм прибл. 2,1 кг № заказа № заказа C1208 M C 1208 F Mahr-совместимый Mahr-Federal-совместимый 5312080 5312082 C1216 M C1216 F Mahr-совместимый Mahr-Federal-совместимый 5312160 5312162 Информацию о щупах смотрите на стр. 7-6 - 7-12 Принадлежности № заказа Удлинительный кабель (9-штырьковый разъем D-Sub 7024634 для гнезда D-Sub), длина 3 м Устройство управления с 3 клавишами 5318430 Педальный переключатель Millimar для входа 1 5330955 входа 2 5330956 входа 3 5330957 Разъем интерфейса ввода-вывода 7032401 Защитный кожух для клавиатуры 3025712
