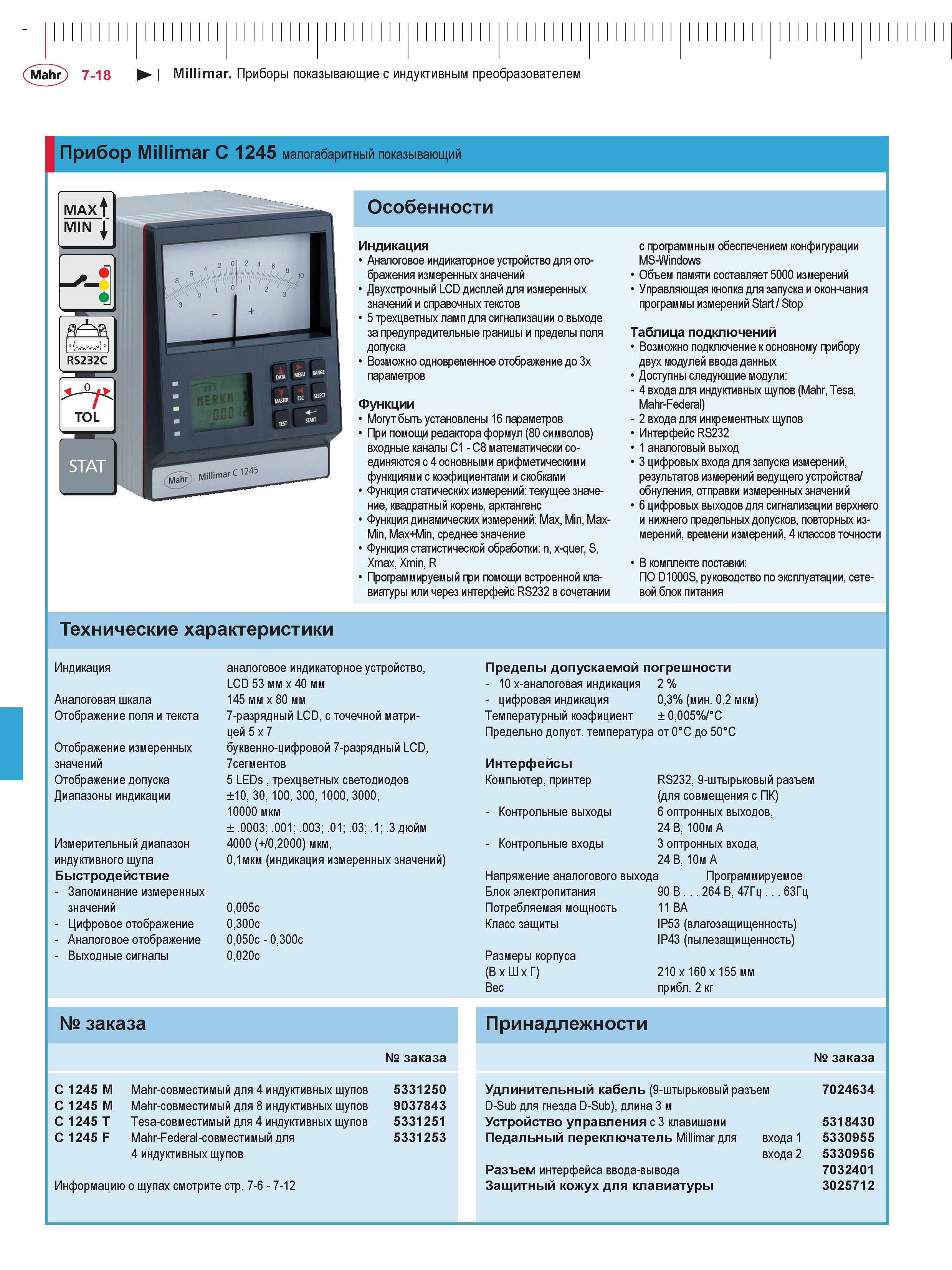

Mahr) 7-18 I Millimar. Приборы показывающие с индуктивным преобразователем Прибор Millimar C 1245 малогабаритный показывающий Особенности Индикация Аналоговое индикаторное устройство для отображения измеренных значений Двухстрочный LCD дисплей для измеренных значений и справочных текстов 5 трехцветных ламп для сигнализации о выходе за предупредительные границы и пределы поля допуска Возможно одновременное отображение до 3х параметров Функции Могут быть установлены 16 параметров При помощи редактора формул (80 символов) входные каналы C1 - C8 математически соединяются с 4 основными арифметическими функциями с коэфициентами и скобками Функция статических измерений: текущее значение, квадратный корень, арктангенс Функция динамических измерений: Max, Min, Max-Min, Max+Min, среднее значение Функция статистической обработки: n, x-quer, S, Xmax, Xmin, R Программируемый при помощи встроенной клавиатуры или через интерфейс RS232 в сочетании с программным обеспечением конфигурации MS-Windows Объем памяти составляет 5000 измерений Управляющая кнопка для запуска и окон-чания программы измерений Start / Stop Таблица подключений Возможно подключение к основному прибору двух модулей ввода данных Доступны следующие модули: - 4 входа для индуктивных щупов (Mahr, Tesa, Mahr-Federal) - 2 входа для инкрементных щупов Интерфейс RS232 1 аналоговый выход 3 цифровых входа для запуска измерений, результатов измерений ведущего устройства/ обнуления, отправки измеренных значений 6 цифровых выходов для сигнализации верхнего и нижнего предельных допусков, повторных измерений, времени измерений, 4 классов точности В комплекте поставки: ПО D1000S, руководство по эксплуатации, сетевой блок питания Технические характеристики Индикация Аналоговая шкала Отображение поля и текста Отображение измеренных значений Отображение допуска Диапазоны индикации Измерительный диапазон индуктивного щупа Быстродействие - Запоминание измеренных значений - Цифровое отображение - Аналоговое отображение - Выходные сигналы аналоговое индикаторное устройство, LCD 53 мм x 40 мм 145 мм x 80 мм 7-разрядный LCD, с точечной матрицей 5 x 7 буквенно-цифровой 7-разрядный LCD, 7сегментов 5 LEDs , трехцветных светодиодов ±10, 30, 100, 300, 1000, 3000, 10000 мкм ± .0003; .001; .003; .01; .03; .1; .3 дюйм 4000 (+/0,2000) мкм, 0,1мкм (индикация измеренных значений) 0,005с 0,300с 0,050с - 0,300с 0,020с Пределы допускаемой погрешности - 10 х-аналоговая индикация 2 % - цифровая индикация 0,3% (мин. 0,2 мкм) Температурный коэфициент ± 0,005%/°C Предельно допуст. температура от 0°C до 50°C Интерфейсы Компьютер, принтер - Контрольные выходы - Контрольные входы Напряжение аналогового Блок электропитания Потребляемая мощность Класс защиты Размеры корпуса (В x x Г) Вес RS232, 9-штырьковый разъем (для совмещения с ПК) 6 оптронных выходов, 24 В, 100м А 3 оптронных входа, 24 В, 10м А выхода Программируемое 90 В . . . 264 В, 47Гц . . . 63Гц 11 ВА IP53 (влагозащищенность) IP43 (пылезащищенность) 210 x 160 x 155 мм прибл. 2 кг № заказа № заказа C1245 M Mahr-совместимый для 4 индуктивных щупов 5331250 C1245 M Mahr-совместимый для 8 индуктивных щупов 9037843 C1245 T Tesa-совместимый для 4 индуктивных щупов 5331251 C 1245 F Mahr-Federal-совместимый для 5331253 4 индуктивных щупов Принадлежности Удлинительный кабель (9-штырьковый разъем D-Sub для гнезда D-Sub), длина 3 м Устройство управления с 3 клавишами Педальный переключатель Millimar для входа 1 входа 2 Информацию о щупах смотрите стр. 7-6 - 7-12 Разъем интерфейса ввода-вывода Защитный кожух для клавиатуры № заказа 7024634 5318430 5330955 5330956 7032401 3025712
