502 Каталог KYOCERA 2017 Инструмент сборный и монолитный для станков Стр.H31

Каталог KYOCERA 2017 Инструмент режущий Стр. H31 0502 Lab2u

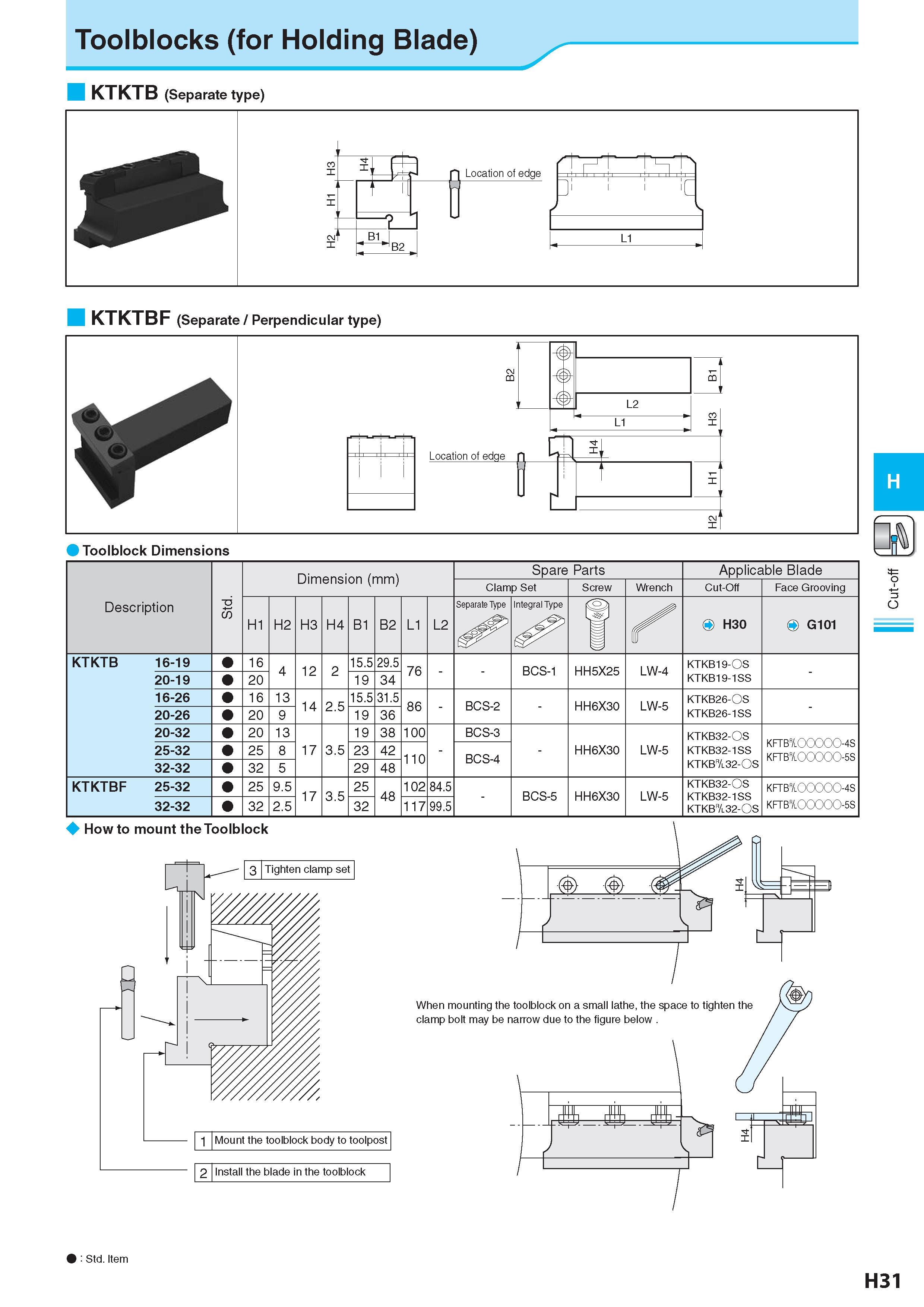

Toolblocks (for Holding Blade) KTKTB (Separate type) KTKTBF (Separate / Perpendicular type) Description Обозначение T3 St Dimension (mm) Размеры в мм Spare Parts Applicable Blade Clamp Set Screw Wrench Cut-Off Face Grooving H1 H2 H3 H4 B1 B2 L1 L2 Separate Type Integral Type : s O H30 o G101 KTKTB 16-19 16 4 12 2 15.5 29.5 76 BCS-1 HH5X25 LW-4 KTKB19-OS KTKB19-1SS - 20-19 20 19 34 16-26 16 13 14 2.5 15.5 31.5 86 - BCS-2 - HH6X30 LW-5 KTKB26-OS KTKB26-1SS - 20-26 20 9 19 36 20-32 20 13 17 3.5 19 38 100 - BCS-3 - HH6X30 LW-5 KTKB32-OS KTKB32-1SS KTKB&32-OS KFTB&OOOOO-4S KFTB&OOOOO-5S 25-32 25 8 23 42 110 BCS-4 32-32 32 5 29 48 KTKTBF 25-32 25 9.5 17 3.5 25 48 102 84.5 - BCS-5 HH6X30 LW-5 KTKB32-OS KTKB32-1SS KTKB&32-OS KFTB&OOOOO-4S KFTB&OOOOO-5S 32-32 32 2.5 32 117 99.5 How to mount the Toolblock : Std. Item Стандартная позиция H31 Cut-off
