206 Каталог KYOCERA 2017 Инструмент сборный и монолитный для станков Стр.D30

Каталог KYOCERA 2017 Инструмент режущий Стр. D30 0206 Lab2u

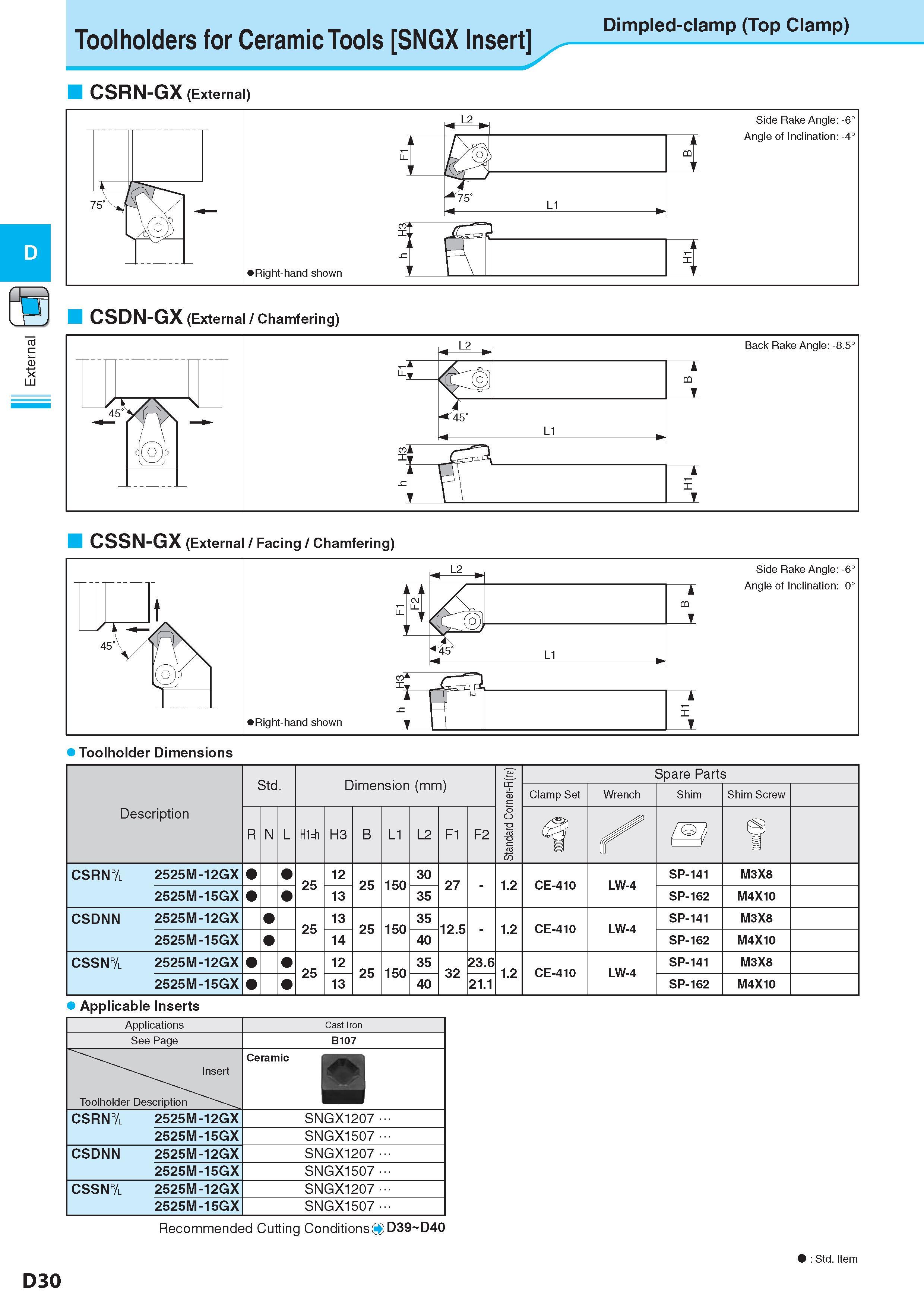

Toolholders for Ceramic Tools SNGX Insert Dimpied-ciamp (Top ciamp) CSRN-GX (External) D CSDN-GX (External / Chamfering) CSSN-GX (External / Facing / Chamfering) Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Standard Corner-R(re) Spare Parts Clamp Set Wrench Shim Shim Screw R N L H1=h H3 B L1 L2 F1 F2 s (3 f CSRN& 2525M -12GX 25 12 25 150 30 27 - 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 35 SP-162 M4X10 CSDNN 2525M -12GX 25 13 25 150 35 12.5 - 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 14 40 SP-162 M4X10 CSSN& 2525M -12GX 25 12 25 150 35 32 23.6 1.2 CE-410 LW-4 SP-141 M3X8 2525M -15GX 13 40 21.1 SP-162 M4X10 Applicable Inserts Applications Cast Iron See Page B107 Insert Toolholder Description Обозначение Ceramic CSRN& 2525M-12GX SNGX1207 2525M-15GX SNGX1507 CSDNN 2525M-12GX SNGX1207 2525M-15GX SNGX1507 CSSN& 2525M-12GX SNGX1207 2525M-15GX SNGX1507 Recommended Cutting Conditions Рекомендованные режимы резания на станкахO D39 D40 : Std. Item Стандартная позиция D30
