195 Каталог KYOCERA 2016 Твердосплавный вращающийся режущий инструмент ENG Стр.193 |
|||||

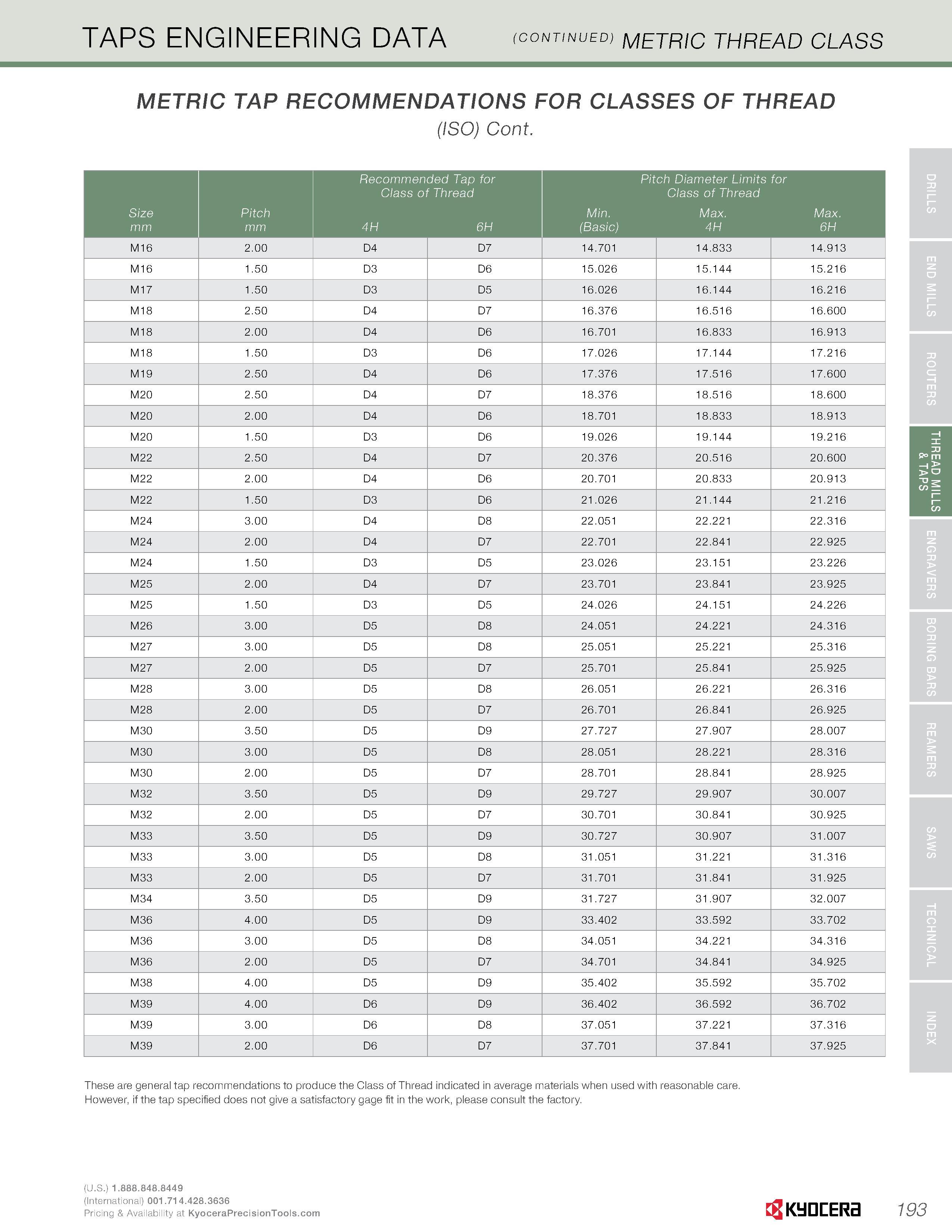

Catalog KYOCERA 2016 Solid carbide cutting tools Стр. 193 0195 ENG Lab2u TAPS ENGINEERING DATA (continued) metric thread class METRIC TAP RECOMMENDATIONS FOR CLASSES OF THREAD (ISO) Cont. Recommended Tap for Class of Thread Pitch Diameter Limits for Class of Thread Size mm Pitch mm 4H 6H Min. (Basic) Max. 4H Max. 6H M16 2.00 D4 D7 14.701 14.833 14.913 M16 1.50 D3 D6 15.026 15.144 15.216 M17 1.50 D3 D5 16.026 16.144 16.216 M18 2.50 D4 D7 16.376 16.516 16.600 M18 2.00 D4 D6 16.701 16.833 16.913 M18 1.50 D3 D6 17.026 17.144 17.216 M19 2.50 D4 D6 17.376 17.516 17.600 M20 2.50 D4 D7 18.376 18.516 18.600 M20 2.00 D4 D6 18.701 18.833 18.913 M20 1.50 D3 D6 19.026 19.144 19.216 M22 2.50 D4 D7 20.376 20.516 20.600 M22 2.00 D4 D6 20.701 20.833 20.913 M22 1.50 D3 D6 21.026 21.144 21.216 M24 3.00 D4 D8 22.051 22.221 22.316 M24 2.00 D4 D7 22.701 22.841 22.925 M24 1.50 D3 D5 23.026 23.151 23.226 M25 2.00 D4 D7 23.701 23.841 23.925 M25 1.50 D3 D5 24.026 24.151 24.226 M26 3.00 D5 D8 24.051 24.221 24.316 M27 3.00 D5 D8 25.051 25.221 25.316 M27 2.00 D5 D7 25.701 25.841 25.925 M28 3.00 D5 D8 26.051 26.221 26.316 M28 2.00 D5 D7 26.701 26.841 26.925 M30 3.50 D5 D9 27.727 27.907 28.007 M30 3.00 D5 D8 28.051 28.221 28.316 M30 2.00 D5 D7 28.701 28.841 28.925 M32 3.50 D5 D9 29.727 29.907 30.007 M32 2.00 D5 D7 30.701 30.841 30.925 M33 3.50 D5 D9 30.727 30.907 31.007 M33 3.00 D5 D8 31.051 31.221 31.316 M33 2.00 D5 D7 31.701 31.841 31.925 M34 3.50 D5 D9 31.727 31.907 32.007 M36 4.00 D5 D9 33.402 33.592 33.702 M36 3.00 D5 D8 34.051 34.221 34.316 M36 2.00 D5 D7 34.701 34.841 34.925 M38 4.00 D5 D9 35.402 35.592 35.702 M39 4.00 D6 D9 36.402 36.592 36.702 M39 3.00 D6 D8 37.051 37.221 37.316 M39 2.00 D6 D7 37.701 37.841 37.925 These are general tap recommendations to produce the Class of Thread indicated in average materials when used with reasonable care. However, if the tap specified does not give a satisfactory gage fit in the work, please consult the factory. Kyocera 193 |
|||||
