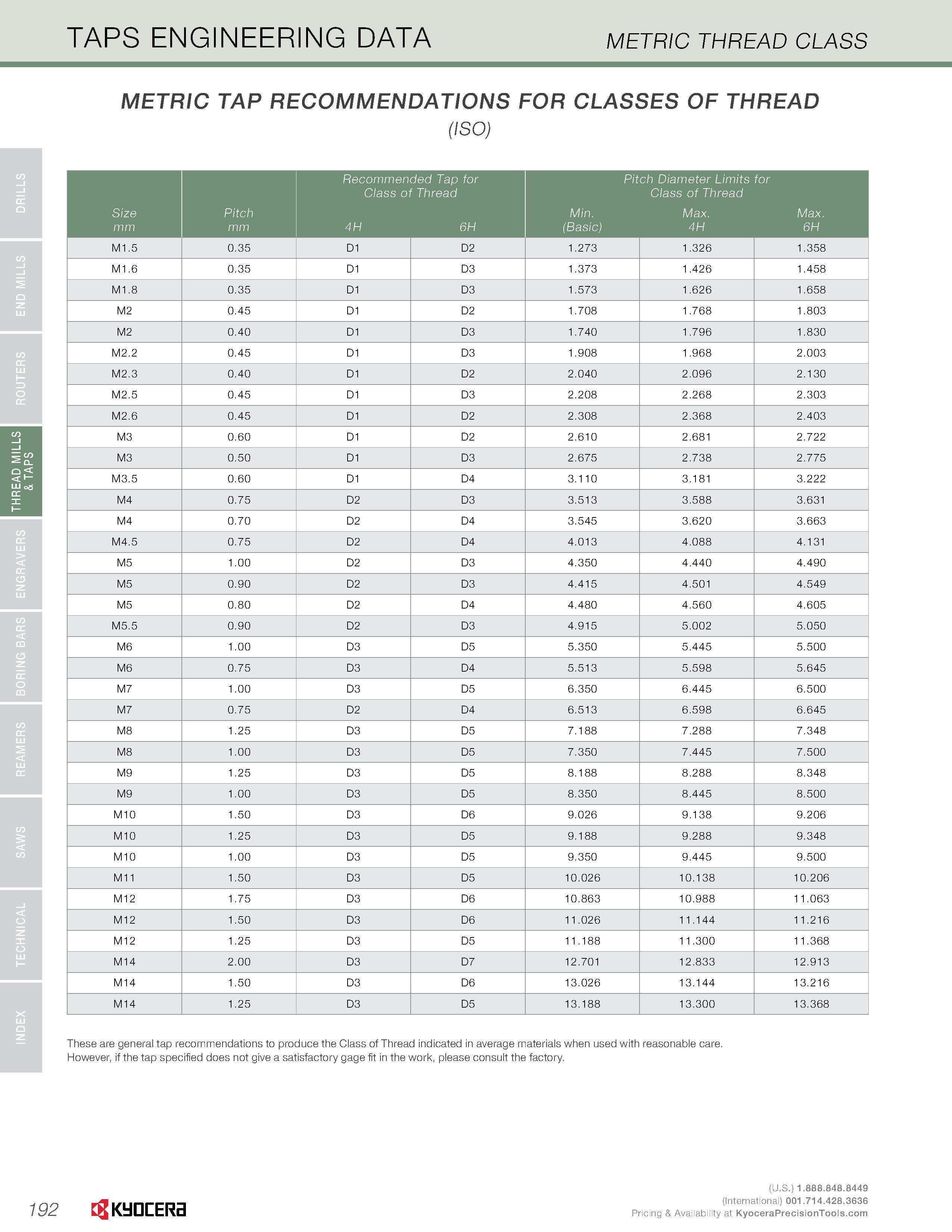

INDEX TECHNICAL SAWS REAMERS BORING BARS ENGRAVERS THR0EAD MILLS ROUTERS END MILLS DRILLS & TAPS TAPS ENGINEERING DATA METRIC THREAD CLASS METRIC TAP RECOMMENDATIONS FOR CLASSES OF THREAD (ISO) Recommended Tap for Class of Thread Pitch Diameter Limits for Class of Thread Size mm Pitch mm 4H 6H Min. (Basic) Max. 4H Max. 6H M1.5 0.35 D1 D2 1.273 1.326 1.358 M1.6 0.35 D1 D3 1.373 1.426 1.458 M1.8 0.35 D1 D3 1.573 1.626 1.658 M2 0.45 D1 D2 1.708 1.768 1.803 M2 0.40 D1 D3 1.740 1.796 1.830 M2.2 0.45 D1 D3 1.908 1.968 2.003 M2.3 0.40 D1 D2 2.040 2.096 2.130 M2.5 0.45 D1 D3 2.208 2.268 2.303 M2.6 0.45 D1 D2 2.308 2.368 2.403 M3 0.60 D1 D2 2.610 2.681 2.722 M3 0.50 D1 D3 2.675 2.738 2.775 M3.5 0.60 D1 D4 3.110 3.181 3.222 M4 0.75 D2 D3 3.513 3.588 3.631 M4 0.70 D2 D4 3.545 3.620 3.663 M4.5 0.75 D2 D4 4.013 4.088 4.131 M5 1.00 D2 D3 4.350 4.440 4.490 M5 0.90 D2 D3 4.415 4.501 4.549 M5 0.80 D2 D4 4.480 4.560 4.605 M5.5 0.90 D2 D3 4.915 5.002 5.050 M6 1.00 D3 D5 5.350 5.445 5.500 M6 0.75 D3 D4 5.513 5.598 5.645 M7 1.00 D3 D5 6.350 6.445 6.500 M7 0.75 D2 D4 6.513 6.598 6.645 M8 1.25 D3 D5 7.188 7.288 7.348 M8 1.00 D3 D5 7.350 7.445 7.500 M9 1.25 D3 D5 8.188 8.288 8.348 M9 1.00 D3 D5 8.350 8.445 8.500 M10 1.50 D3 D6 9.026 9.138 9.206 M10 1.25 D3 D5 9.188 9.288 9.348 M10 1.00 D3 D5 9.350 9.445 9.500 M11 1.50 D3 D5 10.026 10.138 10.206 M12 1.75 D3 D6 10.863 10.988 11.063 M12 1.50 D3 D6 11.026 11.144 11.216 M12 1.25 D3 D5 11.188 11.300 11.368 M14 2.00 D3 D7 12.701 12.833 12.913 M14 1.50 D3 D6 13.026 13.144 13.216 M14 1.25 D3 D5 13.188 13.300 13.368 These are general tap recommendations to produce the Class of Thread indicated in average materials when used with reasonable care. However, if the tap specified does not give a satisfactory gage fit in the work, please consult the factory. 192 Kyocera
