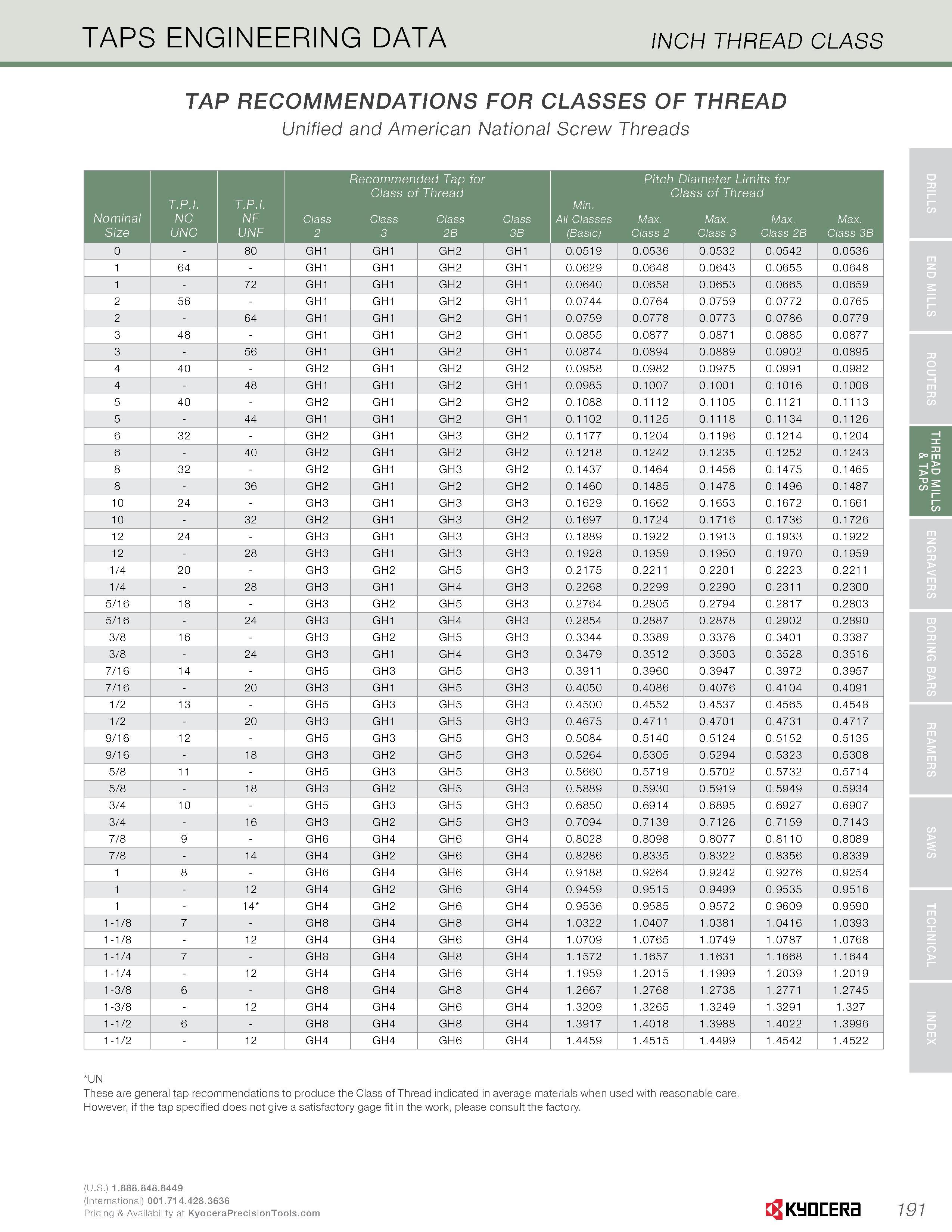

193 Каталог KYOCERA 2016 Твердосплавный вращающийся режущий инструмент ENG Стр.191

Catalog KYOCERA 2016 Solid carbide cutting tools Стр. 191 0193 ENG Lab2u

TAPS ENGINEERING DATA INCH THREAD CLASS TAP RECOMMENDATIONS FOR CLASSES OF THREAD Unified and American National Screw Threads Nominal Size T.P.I. NC UNC T.P.I. NF UNF Class 2 Recommended Tap for Class of Thread Class Class 3 2B Class 3B Min. All Classes (Basic) Pitch Diameter Limits for Class of Thread Max. Max. Max. Class 2 Class 3 Class 2B Max. Class 3B 0 80 GH1 GH1 GH2 GH1 0.0519 0.0536 0.0532 0.0542 0.0536 64 GH1 GH1 GH2 GH1 0.0629 0.0648 0.0643 0.0655 0.0648 72 GH1 GH1 GH2 GH1 0.0640 0.0658 0.0653 0.0665 0.0659 2 56 GH1 GH1 GH2 GH1 0.0744 0.0764 0.0759 0.0772 0.0765 2 64 GH1 GH1 GH2 GH1 0.0759 0.0778 0.0773 0.0786 0.0779 3 48 GH1 GH1 GH2 GH1 0.0855 0.0877 0.0871 0.0885 0.0877 3 56 GH1 GH1 GH2 GH1 0.0874 0.0894 0.0889 0.0902 0.0895 4 40 GH2 GH1 GH2 GH2 0.0958 0.0982 0.0975 0.0991 0.0982 4 48 GH1 GH1 GH2 GH1 0.0985 0.1007 0.1001 0.1016 0.1008 5 40 GH2 GH1 GH2 GH2 0.1088 0.1112 0.1105 0.1121 0.1113 5 44 GH1 GH1 GH2 GH1 0.1102 0.1125 0.1118 0.1134 0.1126 6 32 GH2 GH1 GH3 GH2 0.1177 0.1204 0.1196 0.1214 0.1204 6 40 GH2 GH1 GH2 GH2 0.1218 0.1242 0.1235 0.1252 0.1243 8 32 GH2 GH1 GH3 GH2 0.1437 0.1464 0.1456 0.1475 0.1465 8 36 GH2 GH1 GH2 GH2 0.1460 0.1485 0.1478 0.1496 0.1487 10 24 GH3 GH1 GH3 GH3 0.1629 0.1662 0.1653 0.1672 0.1661 10 32 GH2 GH1 GH3 GH2 0.1697 0.1724 0.1716 0.1736 0.1726 12 24 GH3 GH1 GH3 GH3 0.1889 0.1922 0.1913 0.1933 0.1922 12 28 GH3 GH1 GH3 GH3 0.1928 0.1959 0.1950 0.1970 0.1959 1/4 20 GH3 GH2 GH5 GH3 0.2175 0.2211 0.2201 0.2223 0.2211 1/4 28 GH3 GH1 GH4 GH3 0.2268 0.2299 0.2290 0.2311 0.2300 5/16 18 GH3 GH2 GH5 GH3 0.2764 0.2805 0.2794 0.2817 0.2803 5/16 24 GH3 GH1 GH4 GH3 0.2854 0.2887 0.2878 0.2902 0.2890 3/8 16 GH3 GH2 GH5 GH3 0.3344 0.3389 0.3376 0.3401 0.3387 3/8 24 GH3 GH1 GH4 GH3 0.3479 0.3512 0.3503 0.3528 0.3516 7/16 14 GH5 GH3 GH5 GH3 0.3911 0.3960 0.3947 0.3972 0.3957 7/16 20 GH3 GH1 GH5 GH3 0.4050 0.4086 0.4076 0.4104 0.4091 1/2 13 GH5 GH3 GH5 GH3 0.4500 0.4552 0.4537 0.4565 0.4548 1/2 20 GH3 GH1 GH5 GH3 0.4675 0.4711 0.4701 0.4731 0.4717 9/16 12 GH5 GH3 GH5 GH3 0.5084 0.5140 0.5124 0.5152 0.5135 9/16 18 GH3 GH2 GH5 GH3 0.5264 0.5305 0.5294 0.5323 0.5308 5/8 11 GH5 GH3 GH5 GH3 0.5660 0.5719 0.5702 0.5732 0.5714 5/8 18 GH3 GH2 GH5 GH3 0.5889 0.5930 0.5919 0.5949 0.5934 3/4 10 GH5 GH3 GH5 GH3 0.6850 0.6914 0.6895 0.6927 0.6907 3/4 16 GH3 GH2 GH5 GH3 0.7094 0.7139 0.7126 0.7159 0.7143 7/8 9 GH6 GH4 GH6 GH4 0.8028 0.8098 0.8077 0.8110 0.8089 7/8 14 GH4 GH2 GH6 GH4 0.8286 0.8335 0.8322 0.8356 0.8339 8 GH6 GH4 GH6 GH4 0.9188 0.9264 0.9242 0.9276 0.9254 1 - 12 GH4 GH2 GH6 GH4 0.9459 0.9515 0.9499 0.9535 0.9516 1 - 14 GH4 GH2 GH6 GH4 0.9536 0.9585 0.9572 0.9609 0.9590 1-1/8 7 - GH8 GH4 GH8 GH4 1.0322 1.0407 1.0381 1.0416 1.0393 1-1/8 - 12 GH4 GH4 GH6 GH4 1.0709 1.0765 1.0749 1.0787 1.0768 1-1/4 7 - GH8 GH4 GH8 GH4 1.1572 1.1657 1.1631 1.1668 1.1644 1-1/4 - 12 GH4 GH4 GH6 GH4 1.1959 1.2015 1.1999 1.2039 1.2019 1-3/8 6 - GH8 GH4 GH8 GH4 1.2667 1.2768 1.2738 1.2771 1.2745 1-3/8 - 12 GH4 GH4 GH6 GH4 1.3209 1.3265 1.3249 1.3291 1.327 1-1/2 6 - GH8 GH4 GH8 GH4 1.3917 1.4018 1.3988 1.4022 1.3996 1-1/2 - 12 GH4 GH4 GH6 GH4 1.4459 1.4515 1.4499 1.4542 1.4522 UN These are general tap recommendations to produce the Class of Thread indicated in average materials when used with reasonable care. However, if the tap specified does not give a satisfactory gage fit in the work, please consult the factory. (U.S.) (International) 001.714.428.3636 . Pricing & Availability at 191
