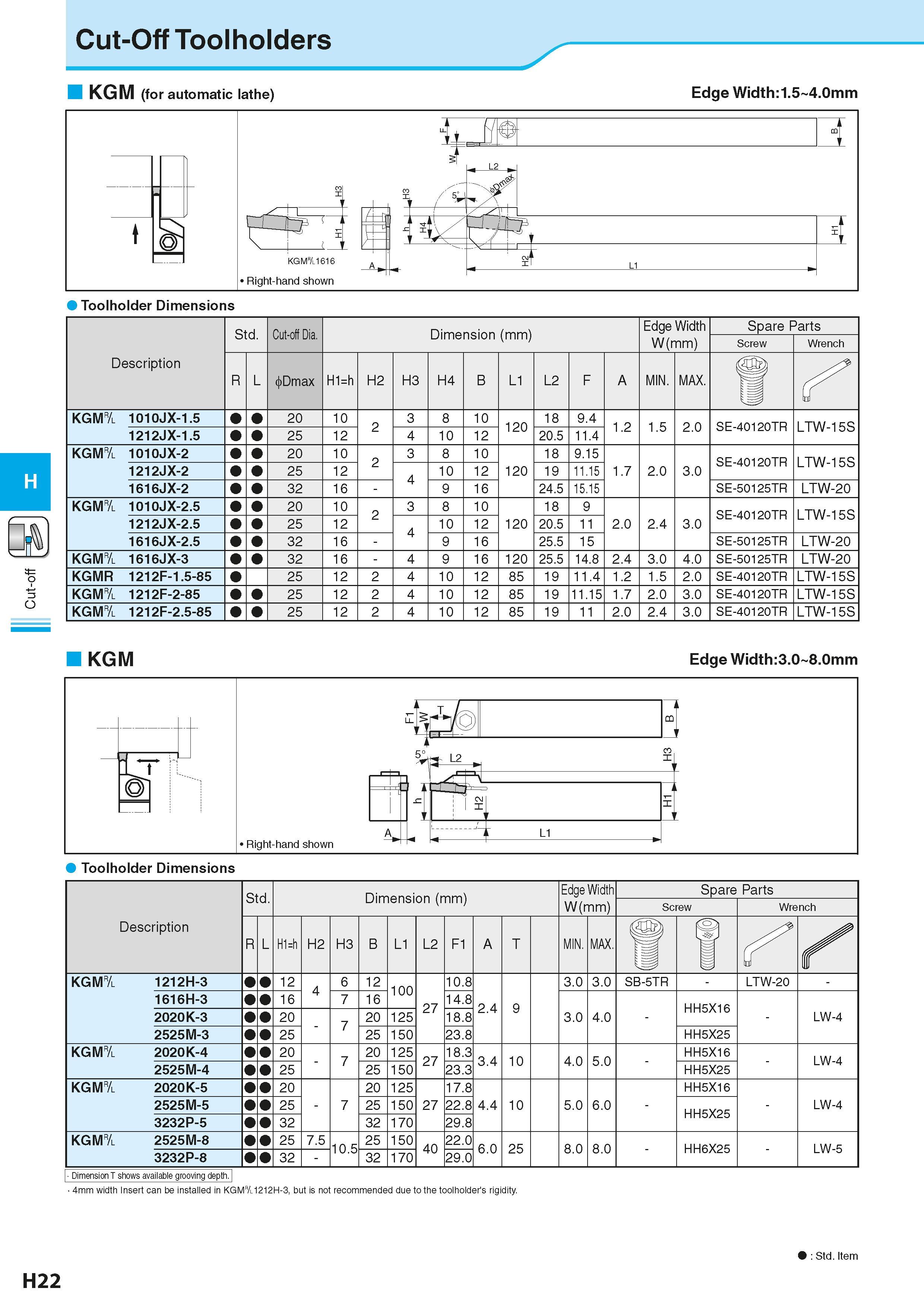

Cut-off Cut-Off Toolholders KGM (for automatic lathe) Edge Width:1.5 4.0mm Description Обозначение инструмента для заказа Std. Cut-off Dia. Dimension (mm) Размеры инструмента указаны в мм Edge Width W(mm) Spare Parts Screw Wrench R L Dmax H1=h H2 H3 H4 B L1 L2 F A MIN. MAX. KGM& 1010JX-1.5 20 10 2 3 8 10 120 18 9.4 1.2 1.5 2.0 SE-40120TR LTW-15S 1212JX-1.5 25 12 4 10 12 20.5 11.4 KGM& 1010JX-2 20 10 2 3 8 10 120 18 9.15 1.7 2.0 3.0 SE-40120TR LTW-15S 1212JX-2 25 12 4 10 12 19 11.15 1616JX-2 32 16 - 9 16 24.5 15.15 SE-50125TR LTW-20 KGM& 1010JX-2.5 20 10 2 3 8 10 120 18 9 2.0 2.4 3.0 SE-40120TR LTW-15S 1212JX-2.5 25 12 4 10 12 20.5 11 1616JX-2.5 32 16 - 9 16 25.5 15 SE-50125TR LTW-20 KGM& 1616JX-3 32 16 - 4 9 16 120 25.5 14.8 2.4 3.0 4.0 SE-50125TR LTW-20 KGMR 1212F-1.5-85 25 12 2 4 10 12 85 19 11.4 1.2 1.5 2.0 SE-40120TR LTW-15S KGM& 1212F-2-85 25 12 2 4 10 12 85 19 11.15 1.7 2.0 3.0 SE-40120TR LTW-15S KGM& 1212F-2.5-85 25 12 2 4 10 12 85 19 11 2.0 2.4 3.0 SE-40120TR LTW-15S KGM Edge Width:3.0 8.0mm Toolholder Dimensions Description Обозначение инструмента для заказа Std. Dimension (mm) Размеры инструмента указаны в мм Edge Width W(mm) Spare Parts Screw Wrench R L H1=h H2 H3 B L1 L2 F1 A T MIN. MAX. u KGM& 1212H-3 12 4 6 12 100 27 10.8 2.4 9 3.0 3.0 SB-5TR - LTW-20 - 1616H-3 16 7 16 14.8 3.0 4.0 - HH5X16 - LW-4 2020K-3 20 - 7 20 125 18.8 2525M-3 25 25 150 23.8 HH5X25 KGM& 2020K-4 20 - 7 20 125 27 18.3 3.4 10 4.0 5.0 - HH5X16 - LW-4 2525M-4 25 25 150 23.3 HH5X25 KGM& 2020K-5 20 - 7 20 125 27 17.8 4.4 10 5.0 6.0 - HH5X16 - LW-4 2525M-5 25 25 150 22.8 HH5X25 3232P-5 32 32 170 29.8 KGM& 2525M-8 25 7.5 10.5 25 150 40 22.0 6.0 25 8.0 8.0 - HH6X25 - LW-5 3232P-8 32 - 32 170 29.0 - Dimension T shows available grooving depth. 4mm width Insert can be installed in KGM&1212H-3, but is not recommended due to the toolholder's rigidity. N Std. Item H22
