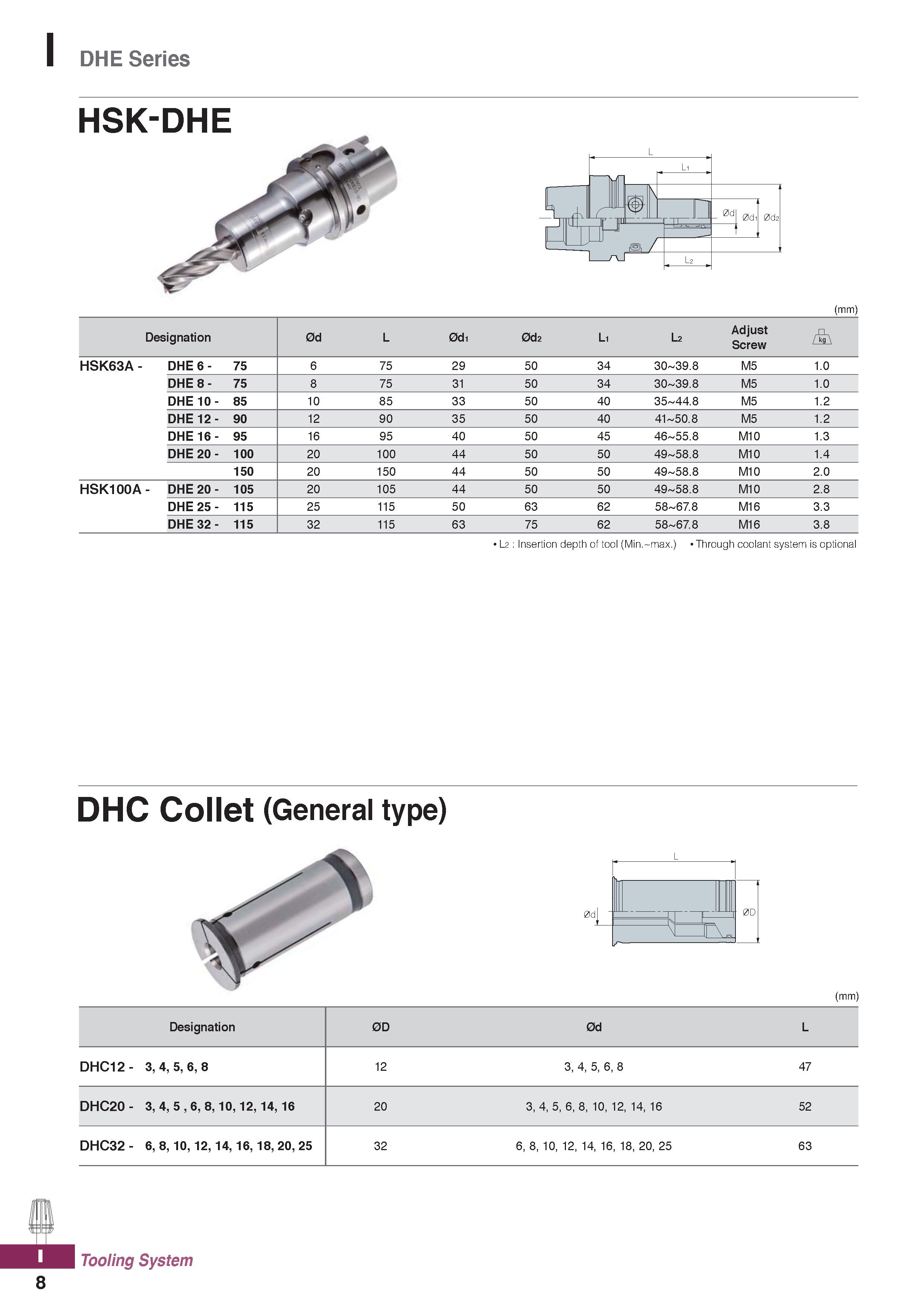

DHE Series HSK-DHE (mm) Designation 0d L 0di 0d2 L1 L2 Adjust Screw A HSK63A - DHE 6 - 75 6 75 29 50 34 30-39.8 M5 1.0 DHE 8 - 75 8 75 31 50 34 30-39.8 M5 1.0 DHE 10 - 85 10 85 33 50 40 35-44.8 M5 1.2 DHE 12 - 90 12 90 35 50 40 41-50.8 M5 1.2 DHE 16 - 95 16 95 40 50 45 46-55.8 M10 1.3 DHE 20 - 100 20 100 44 50 50 49-58.8 M10 1.4 150 20 150 44 50 50 49-58.8 M10 2.0 HSK100A - DHE 20 - 105 20 105 44 50 50 49-58.8 M10 2.8 DHE 25 - 115 25 115 50 63 62 58-67.8 M16 3.3 DHE 32 - 115 32 115 63 75 62 58-67.8 M16 3.8 L2 : Insertion depth of tool (Min. max.) Through coolant system is optional DHC Collet (General type) (mm) Designation 0D 0d L DHC12- 3, 4, 5, 6, 8 12 3, 4, 5, 6, 8 47 DHC20 - 3, 4, 5 , 6, 8, 10, 12, 14, 16 20 3, 4, 5, 6, 8, 10, 12, 14, 16 52 DHC32 - 6, 8, 10, 12, 14, 16, 18, 20, 25 32 6, 8, 10, 12, 14, 16, 18, 20, 25 63 Tooling System 8 L 0c
