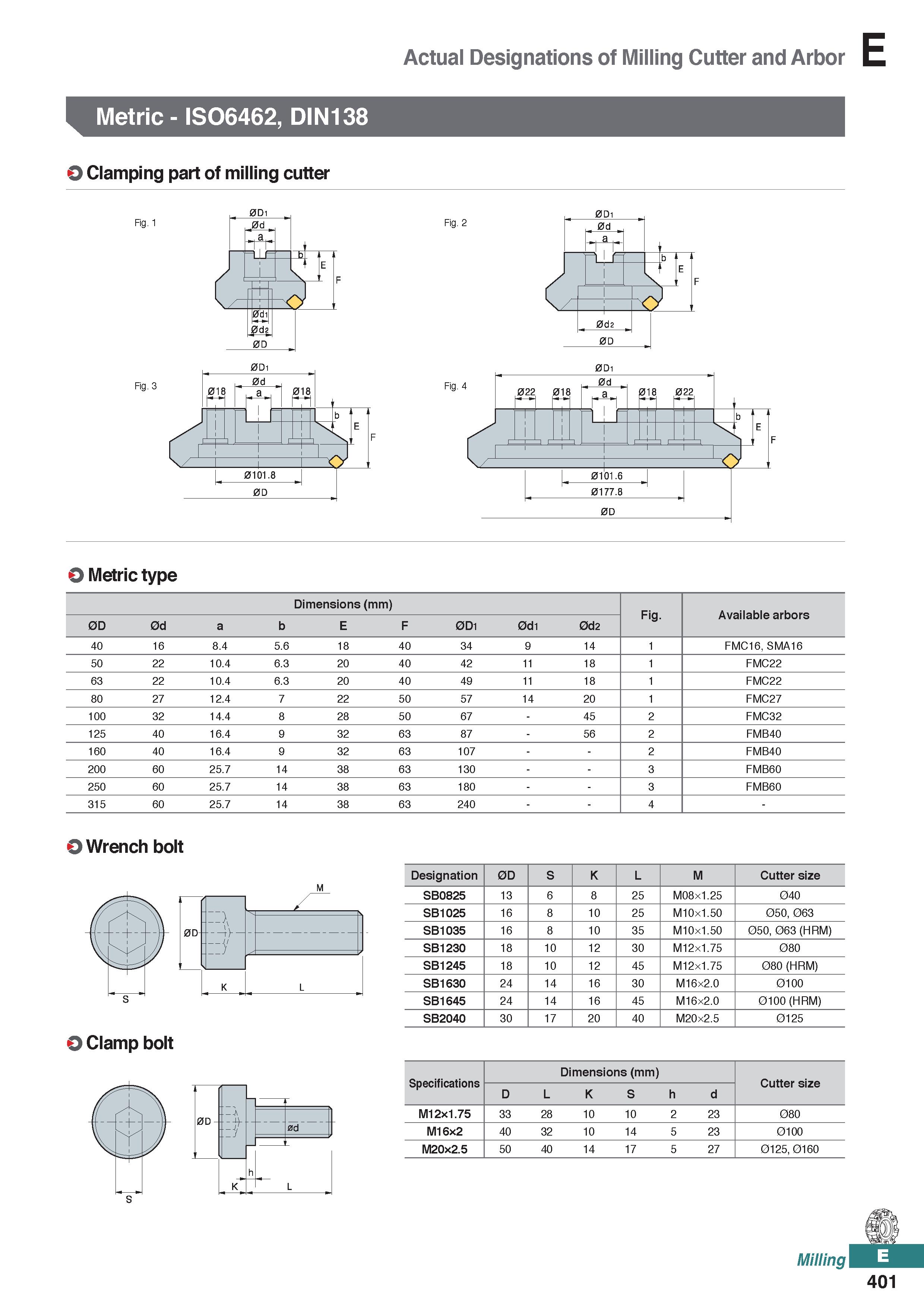

Actual Designations of Milling Cutter and Arbor Metric - ISO6462, DIN138 O Clamping part of milling cutter Fig. 2 0D1 O Metric type Dimensions (mm) Fig. Available arbors 0D 0d a b E F 0D1 0d1 0d2 40 16 8.4 5.6 18 40 34 9 14 1 FMC16, SMA16 50 22 10.4 6.3 20 40 42 11 18 1 FMC22 63 22 10.4 6.3 20 40 49 11 18 1 FMC22 80 27 12.4 7 22 50 57 14 20 1 FMC27 100 32 14.4 8 28 50 67 - 45 2 FMC32 125 40 16.4 9 32 63 87 - 56 2 FMB40 160 40 16.4 9 32 63 107 2 FMB40 200 60 25.7 14 38 63 130 3 FMB60 250 60 25.7 14 38 63 180 3 FMB60 315 60 25.7 14 38 63 240 4 - O Wrench bolt O Clamp bolt 0D Designation 0D S K L M Cutter size SB0825 13 6 8 25 M08x1.25 040 SB1025 16 8 10 25 M10x1.50 050, 063 SB1035 16 8 10 35 M10x1.50 050, 063 (HRM) SB1230 18 10 12 30 M12x1.75 080 SB1245 18 10 12 45 M12x1.75 080 (HRM) SB1630 24 14 16 30 M16x2.0 0100 SB1645 24 14 16 45 M16x2.0 0100 (HRM) SB2040 30 17 20 40 M20x2.5 0125 0d Specifications Dimensions (mm) Cutter size D L K S h d M12x1.75 33 28 10 10 2 23 080 M16x2 40 32 10 14 5 23 0100 M20X2.5 50 40 14 17 5 27 0125, 0160 Milling 401
