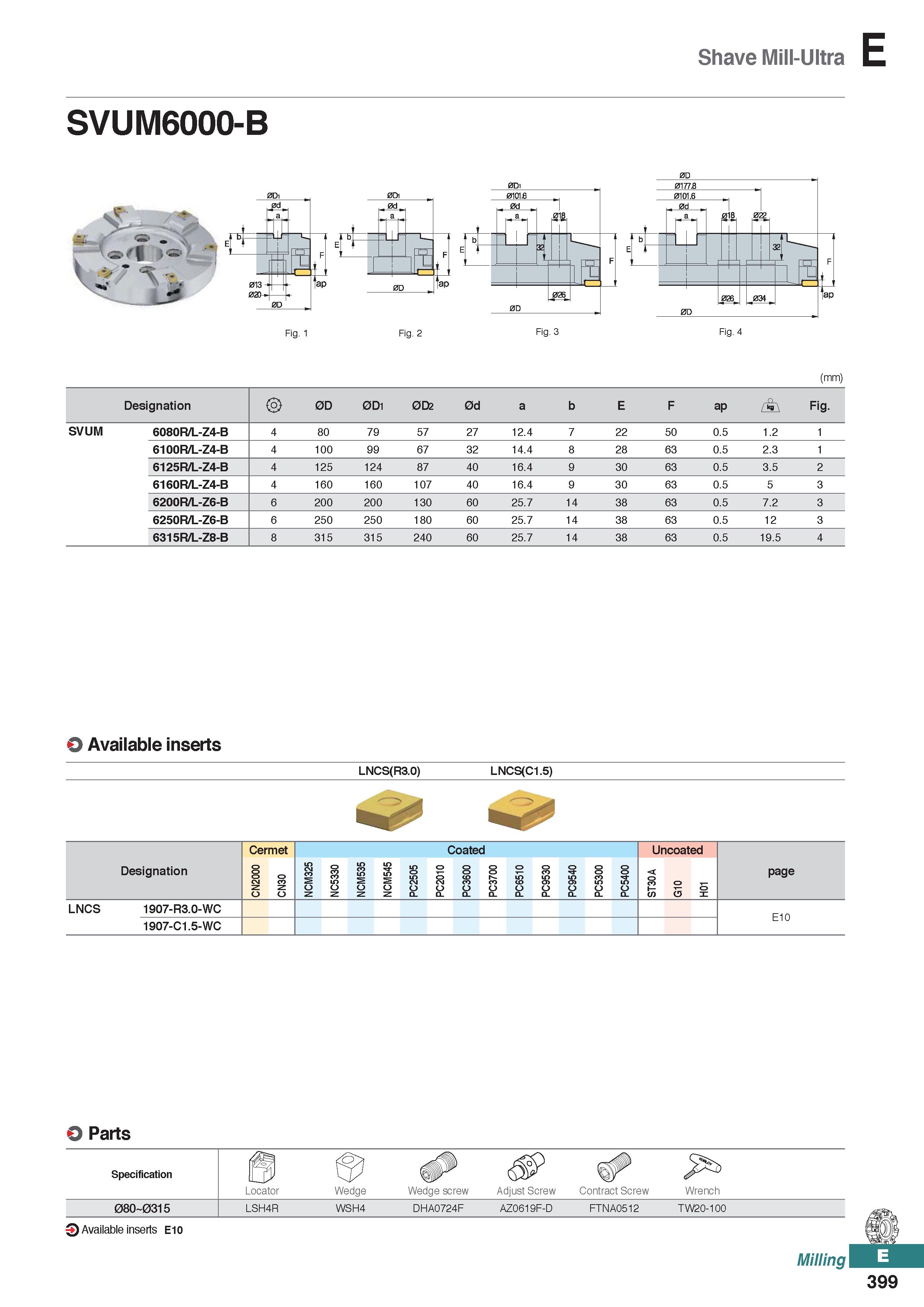

Shave Mill-Ultra E SVUM6000-B 'j xh ...u 0 ft n m 013- 020- 0D : I , 0d, a vr H r L tp i i u 4 , 0D ap 0d , .fff- ,. 0d , E F L JT Lfi Fig. 1 Fig. 2 Fig. 3 Fig. 4 (mm) Designation 0D 0D1 0D2 0d a b E F ap / B \ Fig. SVUM 6080R/L-Z4-B 4 80 79 57 27 12.4 7 22 50 0.5 1.2 1 6100R/L-Z4-B 4 100 99 67 32 14.4 8 28 63 0.5 2.3 1 6125R/L-Z4-B 4 125 124 87 40 16.4 9 30 63 0.5 3.5 2 6160R/L-Z4-B 4 160 160 107 40 16.4 9 30 63 0.5 5 3 6200R/L-Z6-B 6 200 200 130 60 25.7 14 38 63 0.5 7.2 3 6250R/L-Z6-B 6 250 250 180 60 25.7 14 38 63 0.5 12 3 6315R/L-Z8-B 8 315 315 240 60 25.7 14 38 63 0.5 19.5 4 O Available inserts LNCS(R3.0) LNCS(C1.5) Cermet Coated Uncoated Designation CN2000 CN30 NCM325 NC5330 NCM535 NCM545 PC2505 PC2010 PC3600 PC3700 PC6510 PC9530 PC9540 PC5300 PC5400 ST30A G10 H01 page LNCS 1907-R3.0-WC 1907-C1.5-WC O Parts Specification Locator Wedge Wedge screw Adjust Screw Contract Screw Wrench 08O 0315 LSH4R WSH4 DHA0724F AZ0619F-D FTNA0512 TW20-100 9 Available inserts E10 Milling 399
