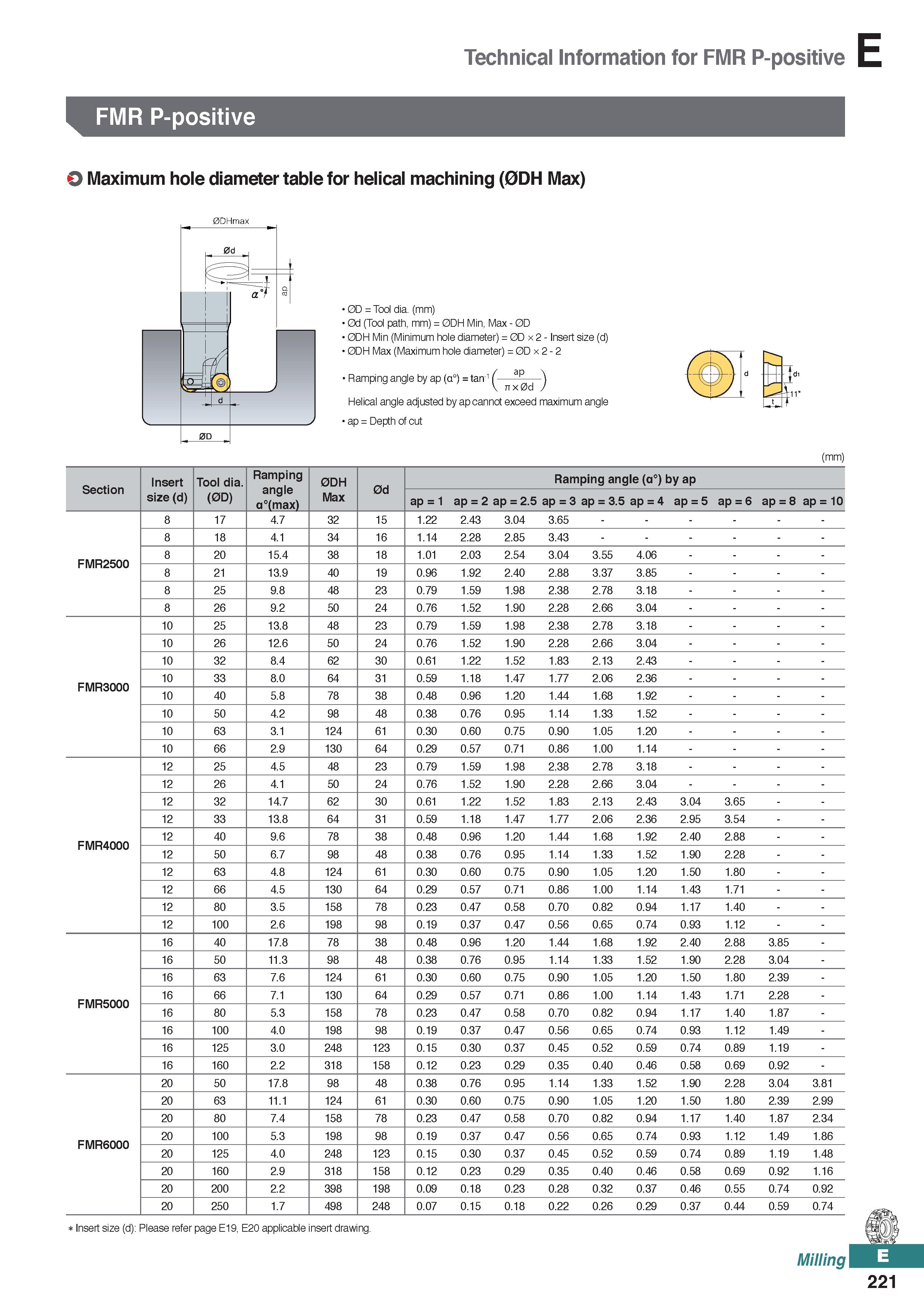

Technical Information for FMR P-positive FMR P-positive O Maximum hole diameter table for helical machining (0DH Max) 0D = Tool dia. (mm) 0d (Tool path, mm) = 0DH Min, Max - 0D 0DH Min (Minimum hole diameter) = 0D x 2 - Insert size (d) 0DH Max (Maximum hole diameter) = 0D x 2 - 2 Ramping angle by ap (a°) = tan-1 ( ) V n x 0d ) Helical angle adjusted by ap cannot exceed maximum angle ap = Depth of cut (mm) Section Insert Tool dia. Ramping angle a°(max) 0DH 0d Ramping angle (a0) by ap size (d) (0D) Max ap = 1 ap = 2 ap = 2.5 ap = 3 ap = 3.5 ap = 4 ap = 5 ap = 6 ap = 8 ap = 10 8 17 4.7 32 15 1.22 2.43 3.04 3.65 8 18 4.1 34 16 1.14 2.28 2.85 3.43 FMR2500 8 20 15.4 38 18 1.01 2.03 2.54 3.04 3.55 4.06 8 21 13.9 40 19 0.96 1.92 2.40 2.88 3.37 3.85 8 25 9.8 48 23 0.79 1.59 1.98 2.38 2.78 3.18 8 26 9.2 50 24 0.76 1.52 1.90 2.28 2.66 3.04 10 25 13.8 48 23 0.79 1.59 1.98 2.38 2.78 3.18 10 26 12.6 50 24 0.76 1.52 1.90 2.28 2.66 3.04 10 32 8.4 62 30 0.61 1.22 1.52 1.83 2.13 2.43 FMR3000 10 33 8.0 64 31 0.59 1.18 1.47 1.77 2.06 2.36 10 40 5.8 78 38 0.48 0.96 1.20 1.44 1.68 1.92 10 50 4.2 98 48 0.38 0.76 0.95 1.14 1.33 1.52 10 63 3.1 124 61 0.30 0.60 0.75 0.90 1.05 1.20 10 66 2.9 130 64 0.29 0.57 0.71 0.86 1.00 1.14 12 25 4.5 48 23 0.79 1.59 1.98 2.38 2.78 3.18 12 26 4.1 50 24 0.76 1.52 1.90 2.28 2.66 3.04 12 32 14.7 62 30 0.61 1.22 1.52 1.83 2.13 2.43 3.04 3.65 12 33 13.8 64 31 0.59 1.18 1.47 1.77 2.06 2.36 2.95 3.54 FMR4000 12 40 9.6 78 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 2.88 12 50 6.7 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 12 63 4.8 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 1.80 12 66 4.5 130 64 0.29 0.57 0.71 0.86 1.00 1.14 1.43 1.71 12 80 3.5 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 12 100 2.6 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 16 40 17.8 78 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 2.88 3.85 - 16 50 11.3 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 3.04 - 16 63 7.6 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 1.80 2.39 - FMR5000 16 66 7.1 130 64 0.29 0.57 0.71 0.86 1.00 1.14 1.43 1.71 2.28 - 16 80 5.3 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 1.87 - 16 100 4.0 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 1.49 - 16 125 3.0 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 1.19 - 16 160 2.2 318 158 0.12 0.23 0.29 0.35 0.40 0.46 0.58 0.69 0.92 - 20 50 17.8 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 3.04 3.81 20 63 11.1 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 1.80 2.39 2.99 20 80 7.4 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 1.87 2.34 FMR6000 20 100 5.3 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 1.49 1.86 20 125 4.0 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 1.19 1.48 20 160 2.9 318 158 0.12 0.23 0.29 0.35 0.40 0.46 0.58 0.69 0.92 1.16 20 200 2.2 398 198 0.09 0.18 0.23 0.28 0.32 0.37 0.46 0.55 0.74 0.92 20 250 1.7 498 248 0.07 0.15 0.18 0.22 0.26 0.29 0.37 0.44 0.59 0.74 Insert size (d): Please refer page E19, E20 applicable insert drawing. Milling 221 0DHmax
