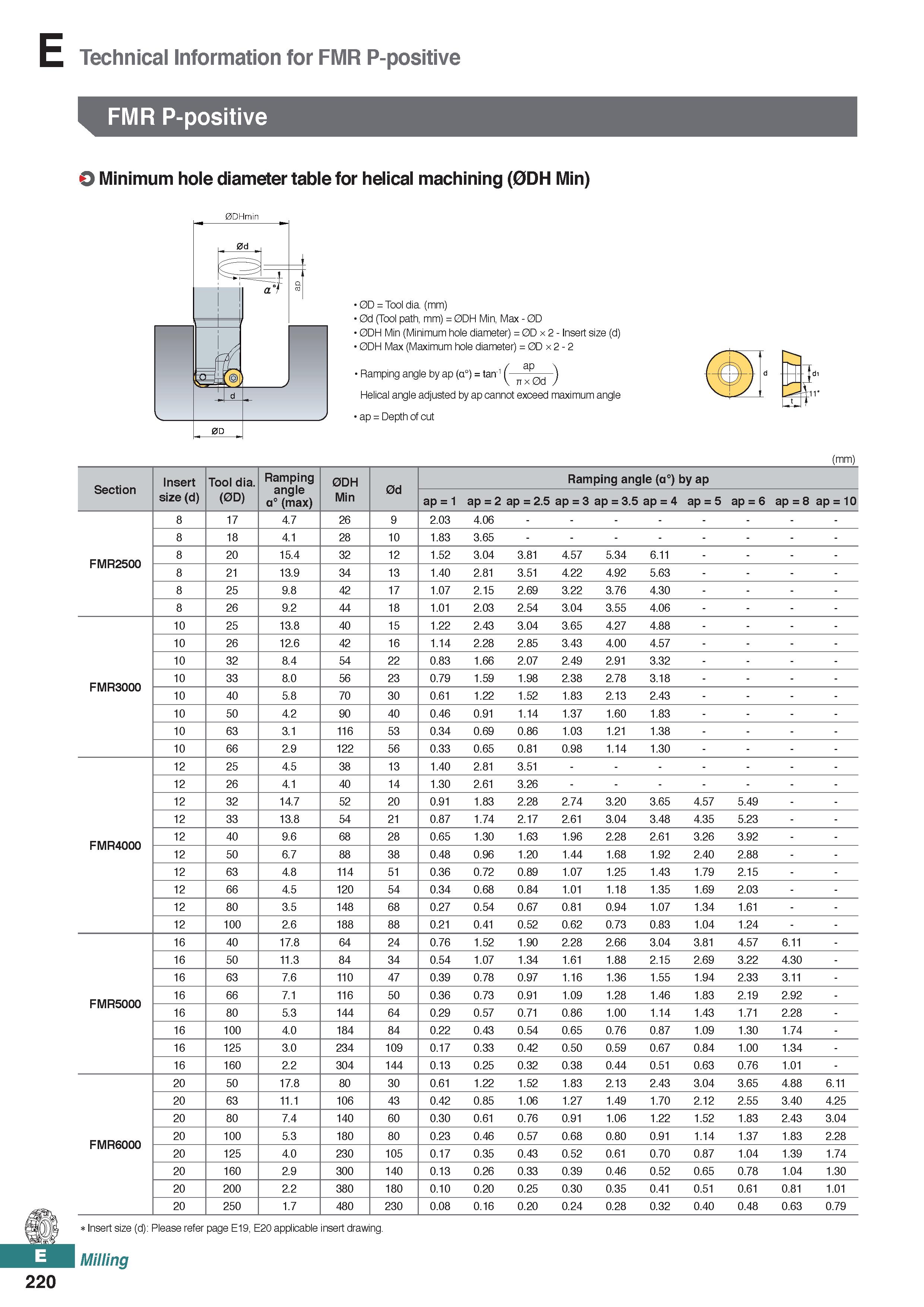

Technical Information for FMR P-positive FMR P-positive O Minimum hole diameter table for helical machining (0DH Min) 0DHmlr 0D = Tool dia. (mm) 0d (Tool path, mm) = 0DH Min, Max - 0D 0DH Min (Minimum hole diameter) = 0D x 2 - Insert size (d) 0DH Max (Maximum hole diameter) = 0D x 2 - 2 Ramping angle by ap (a°) = tan-1 ( " ) Helical angle adjusted by ap cannot exceed maximum angle ap = Depth of cut (mm) Section Insert Tool dia. Ramping angle a0 (max) 0DH 0d Ramping angle (a0) by ap size (d) (0D) Min ap = 1 ap = 2 ap = 2.5 ap = 3 ap = 3.5 ap = 4 ap = 5 ap = 6 ap = 8 ap = 10 8 17 4.7 26 9 2.03 4.06 8 18 4.1 28 10 1.83 3.65 FMR2500 8 20 15.4 32 12 1.52 3.04 3.81 4.57 5.34 6.11 8 21 13.9 34 13 1.40 2.81 3.51 4.22 4.92 5.63 8 25 9.8 42 17 1.07 2.15 2.69 3.22 3.76 4.30 8 26 9.2 44 18 1.01 2.03 2.54 3.04 3.55 4.06 10 25 13.8 40 15 1.22 2.43 3.04 3.65 4.27 4.88 10 26 12.6 42 16 1.14 2.28 2.85 3.43 4.00 4.57 10 32 8.4 54 22 0.83 1.66 2.07 2.49 2.91 3.32 FMR3000 10 33 8.0 56 23 0.79 1.59 1.98 2.38 2.78 3.18 10 40 5.8 70 30 0.61 1.22 1.52 1.83 2.13 2.43 10 50 4.2 90 40 0.46 0.91 1.14 1.37 1.60 1.83 10 63 3.1 116 53 0.34 0.69 0.86 1.03 1.21 1.38 10 66 2.9 122 56 0.33 0.65 0.81 0.98 1.14 1.30 12 25 4.5 38 13 1.40 2.81 3.51 - 12 26 4.1 40 14 1.30 2.61 3.26 - 12 32 14.7 52 20 0.91 1.83 2.28 2.74 3.20 3.65 4.57 5.49 12 33 13.8 54 21 0.87 1.74 2.17 2.61 3.04 3.48 4.35 5.23 FMR4000 12 40 9.6 68 28 0.65 1.30 1.63 1.96 2.28 2.61 3.26 3.92 12 50 6.7 88 38 0.48 0.96 1.20 1.44 1.68 1.92 2.40 2.88 12 63 4.8 114 51 0.36 0.72 0.89 1.07 1.25 1.43 1.79 2.15 12 66 4.5 120 54 0.34 0.68 0.84 1.01 1.18 1.35 1.69 2.03 12 80 3.5 148 68 0.27 0.54 0.67 0.81 0.94 1.07 1.34 1.61 12 100 2.6 188 88 0.21 0.41 0.52 0.62 0.73 0.83 1.04 1.24 16 40 17.8 64 24 0.76 1.52 1.90 2.28 2.66 3.04 3.81 4.57 6.11 - 16 50 11.3 84 34 0.54 1.07 1.34 1.61 1.88 2.15 2.69 3.22 4.30 - 16 63 7.6 110 47 0.39 0.78 0.97 1.16 1.36 1.55 1.94 2.33 3.11 - FMR5000 16 66 7.1 116 50 0.36 0.73 0.91 1.09 1.28 1.46 1.83 2.19 2.92 - 16 80 5.3 144 64 0.29 0.57 0.71 0.86 1.00 1.14 1.43 1.71 2.28 - 16 100 4.0 184 84 0.22 0.43 0.54 0.65 0.76 0.87 1.09 1.30 1.74 - 16 125 3.0 234 109 0.17 0.33 0.42 0.50 0.59 0.67 0.84 1.00 1.34 - 16 160 2.2 304 144 0.13 0.25 0.32 0.38 0.44 0.51 0.63 0.76 1.01 - 20 50 17.8 80 30 0.61 1.22 1.52 1.83 2.13 2.43 3.04 3.65 4.88 6.11 20 63 11.1 106 43 0.42 0.85 1.06 1.27 1.49 1.70 2.12 2.55 3.40 4.25 20 80 7.4 140 60 0.30 0.61 0.76 0.91 1.06 1.22 1.52 1.83 2.43 3.04 FMR6000 20 100 5.3 180 80 0.23 0.46 0.57 0.68 0.80 0.91 1.14 1.37 1.83 2.28 20 125 4.0 230 105 0.17 0.35 0.43 0.52 0.61 0.70 0.87 1.04 1.39 1.74 20 160 2.9 300 140 0.13 0.26 0.33 0.39 0.46 0.52 0.65 0.78 1.04 1.30 20 200 2.2 380 180 0.10 0.20 0.25 0.30 0.35 0.41 0.51 0.61 0.81 1.01 20 250 1.7 480 230 0.08 0.16 0.20 0.24 0.28 0.32 0.40 0.48 0.63 0.79 Insert size (d): Please refer page E19, E20 applicable insert drawing. Milling 220
