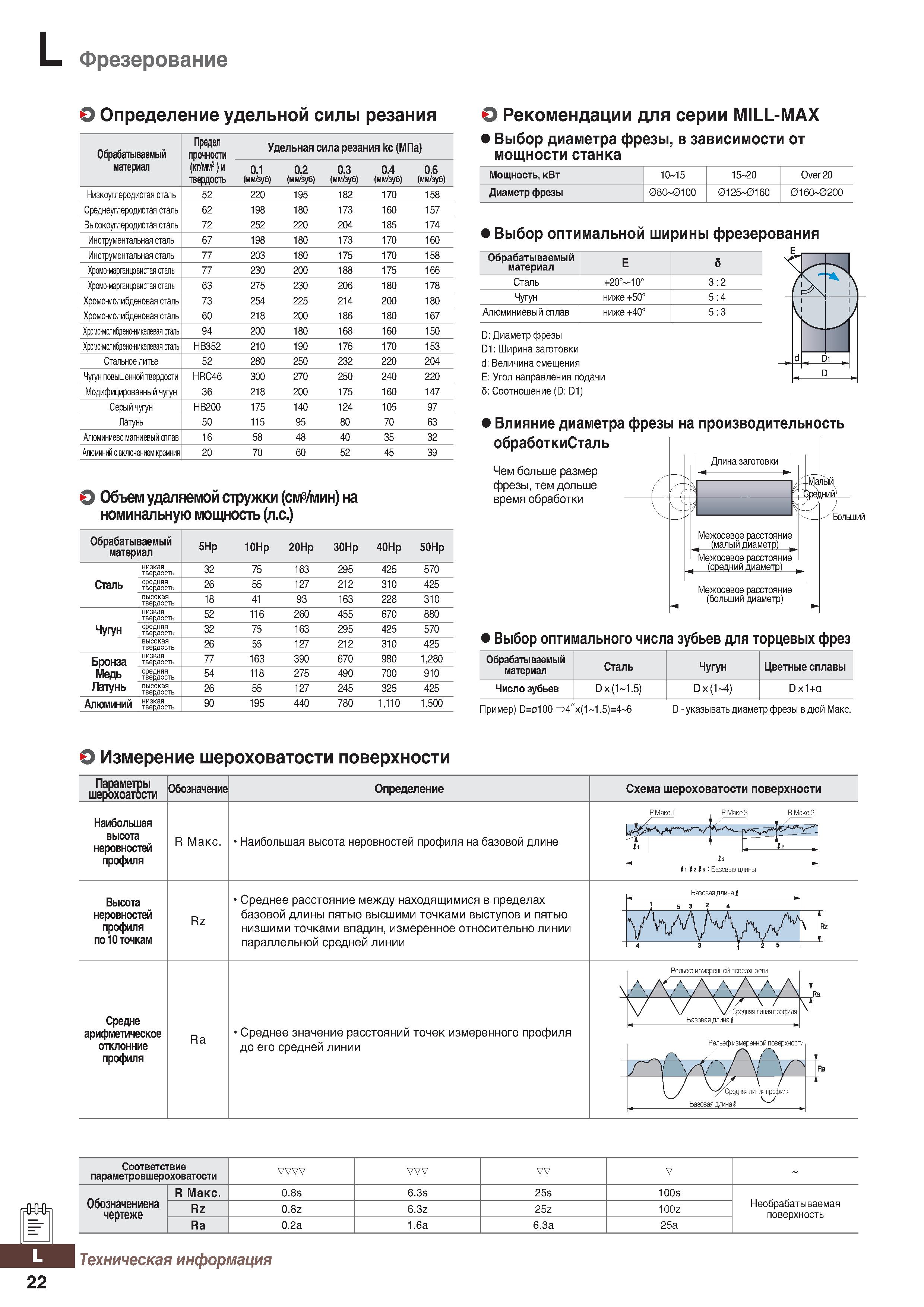

1201 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.L22

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. L22 1201 Lab2u

Фрезерование О Определение удельной силы резания Обрабатываемый Предел прочности Удельная сила резания кс (МПа) материал ( кг/мм2 )и твердость 0.1 (ммйуб) 0.2 (мм/зуб) 0.3 (ммйуб) 0.4 (мм/зуб) 0.6 (мм/зуб) Низкоуглеродистая сталь 52 220 195 182 170 158 Среднеуглеродистая сталь 62 198 180 173 160 157 Высокоуглеродистая сталь 72 252 220 204 185 174 Инструментальная сталь 67 198 180 173 170 160 Инструментальная сталь 77 203 180 175 170 158 Хромо-марганцовистая сталь 77 230 200 188 175 166 Хромо-марганцовистая сталь 63 275 230 206 180 178 Хромо-молибденовая сталь 73 254 225 214 200 180 Хромо-молибденовая сталь 60 218 200 186 180 167 Хромо-молибдено-никелевая сталь 94 200 180 168 160 150 Хромо-молибдено-никелевая сталь НВ352 210 190 176 170 153 Стальноелитье 52 280 250 232 220 204 Чугун повышеннойтвердости HRC46 300 270 250 240 220 Модифицированный чугун 36 218 200 175 160 147 Серый чугун НВ200 175 140 124 105 97 Латунь 50 115 95 80 70 63 Алюминиево магниевый сплав 16 58 48 40 35 32 Алюминий с включением кремния 20 70 60 52 45 39 О Объем удаляемой стружки (смУмин) на номинальную мощность (л.с.) Обрабатываемый материал 5Нр 10Нр 20Нр ЗОНр 40Нр 50Нр низкая твердость 32 75 163 295 425 570 Стапь средняя твердость 26 55 127 212 310 425 высокая твердость 18 41 93 163 228 310 низкая твердость 52 116 260 455 670 880 Чугун средняя твердость 32 75 163 295 425 570 высокая твердость 26 55 127 212 310 425 Бронза Медь низкая твердость 77 163 390 670 980 1,280 средняя твердость 54 118 275 490 700 910 Латунь высокая твердость 26 55 127 245 325 425 Алюминий низкая твердость 90 195 440 780 1,110 1,500 О Рекомендации для серии MILL-MAX Выбор диаметра фрезы, в зависимости от мощности станка Мощность, кВт 10-15 15-20 Диаметр фрезы 080-0100 0125-0160 Over 20 Выбор оптимальной ширины фрезерования Е Обрабатываемый материал Е б Сталь +20° 10° 3 2 Чугун ниже +50° 5 4 Алюминиевый сплав ниже +40° 5 3 0: Диаметр фрезы D1: Ширина заготовки d: Величина смещения Е: Угол направления подачи б: Соотношение (D: D1) Влияние диаметра фрезы на производительность обработкиСталь Чем больше размер фрезы, тем дольше время обработки Длина заготовки Межосевое расстояние (малый диаметр) Межосевое расстояние (средний диаметр) Больший Межосевое расстояние (больший диаметр) Выбор оптимального числа зубьев для торцевых фрез Обрабатываемый материал Сталь Чугун Цветные сплавы Число зубьев Dx (1-1.5) D х (1 4) Dx1+a Пример) D=01OO >4"х(1 1.5)=4 6 D - указывать диаметр фрезы в дюй Макс. О Измерение шероховатости поверхности Параметры шерохоатоста Обозначение Определение Схема шероховатости поверхности Наибольшая высота неровностей профиля R Макс. Наибольшая высота неровностей профиля на базовой длине i 1121 s: Базовые длины Высота неровностей профиля поЮточкам Rz Среднее расстояние между находящимися в пределах базовой длины пятью высшими точками выступов и пятью низшими точками впадин, измеренное относительно линии параллельной средней линии Средне арифметическое отклонние профиля Ra Среднее значение расстояний точек измеренного профиля до его средней линии Рельеф измеренной поверхности £Средняя линия профиля Базоваядлина Рельеф измеренной поверхности У Срвд линия профиля Базовая длина 22 Соответствие параметровшероховатости ww wv vv v - Обозначениена чертеже R Макс. 0.8s 6.3s 25s 100s Необрабатываемая поверхность Rz 0.8z 6.3z 25z 100z Ra 0.2a 1.6a 6.3a 25a Техническая информация
