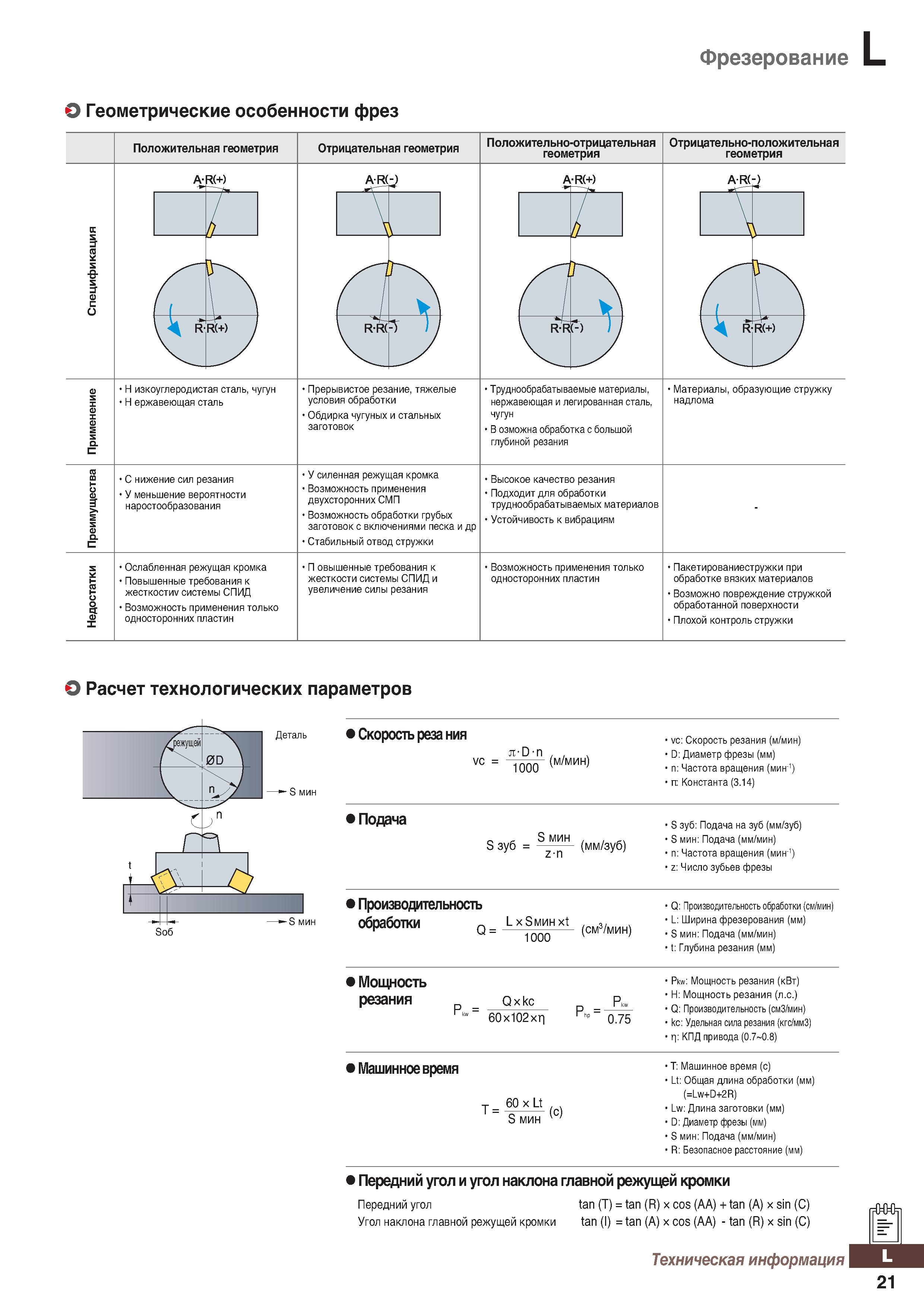

О Геометрические особенности фрез Фрезерование Положительная геометрия Отрицательная геометрия Положительно-отрицательная геометрия Отрицательно-положительная геометрия к S S & S Q с о A- R(+) AR(-) Н изкоуглеродистая сталь, чугун Н ержавеющая сталь Прерывистое резание, тяжелые условия обработки Обдирка чугуных и стальных заготовок Труднообрабатываемые материалы, нержавеющая и легированная сталь, чугун В озможна обработка с большой глубиной резания Материалы, образующие стружку надлома В 1 а С С нижение сил резания У меньшение вероятности наростообразования У силенная режущая кромка Возможность применения двухстороннихСМП Возможность обработки грубых заготовок с включениями песка и др Стабильный отвод стружки Высокое качество резания Подходит для обработки труднообрабатываемых материалов Устойчивость к вибрациям Ослабленная режущая кромка Повышенные требования к жесткостиу системы СПИД Возможность применения только односторонних пластин П овышенные требования к жесткости системы СПИД и увеличение силы резания Возможность применения только односторонних пластин Пакетированиестружки при обработке вязких материалов Возможно повреждение стружкой обработанной поверхности Плохой контроль стружки О Расчет технологических параметров Боб Деталь S мин Скорость реза ния я-D-n , , , VC 1000 ( н) vc: Скорость резания (м/мин) D: Диаметр фрезы (мм) п: Частота вращения (мин-1) п: Константа (3.14) Подача „ , S мин . . £5 зуб zn (мм/зуб) S зуб: Подача на зуб (мм/зуб) S мин: Подача (мм/мин) п: Частота вращения (мин-1) z: Число зубьев фрезы S мин Производительность обработки Q= Lx SMMHxt (СМ3 МИН) Q: Производительность обработки (с м/мин ) L: Ширина фрезерования (мм) S мин: Подача (мм/мин) t: Глубина резания (мм) Мощность резания р Qxkc р P,„ 60x102xr Pnp 0.75 Pkw: Мощность резания (кВт) Н: Мощность резания (л.с.) Q: Производительность(смЗ мин) кс: Удельная сила резания (кгс ммЗ) п: КПД привода (0.7-0.8) Машинноевремя 60х Lt , , Т =о (с) S мин '' Т: Машинное время (с) Lt: Общая длина обработки (мм) (=Lw+D+2R) Lw: Длина заготовки (мм) D: Диаметр фрезы (мм) S мин: Подача (мм/мин) R: Безопасное расстояние (мм) Передний угол и угол наклона главной режущей кромки Передний угол tan (Т) = tan (R) х cos (АА) + tan (А) х sin (С) Угол наклона главной режущей кромки tan (I) = tan (А) х cos (АА) - tan (R) х sin (С) Техническая информация 21
