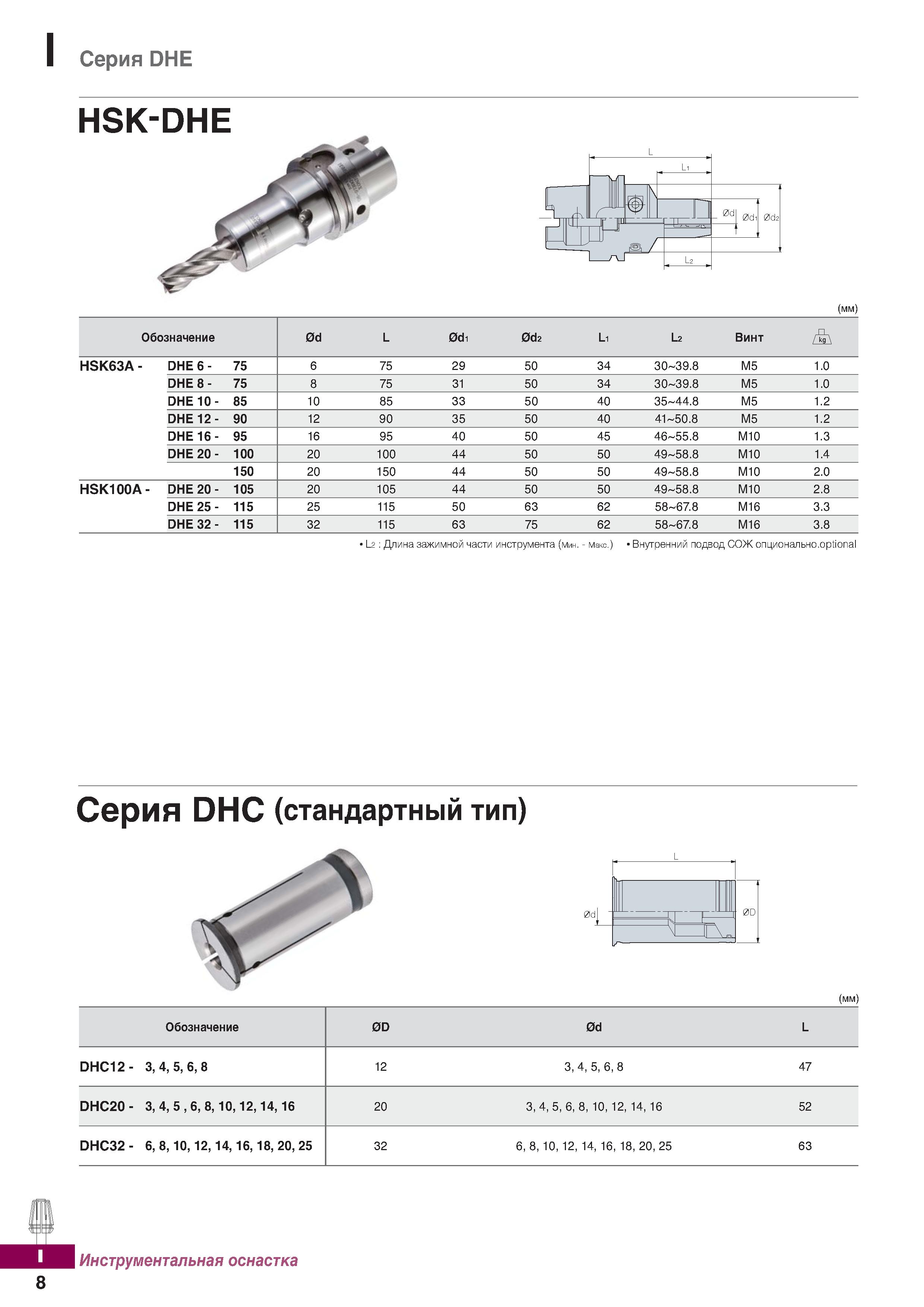

Серия DHE hsk-dhe (мм) Обозначение 0d L 0di 0d2 Li L2 Винт А HSK63A - DHE6- 75 6 75 29 50 34 30-39.8 M5 1.0 DHE8- 75 8 75 31 50 34 30-39.8 М5 1.0 DHE10- 85 10 85 33 50 40 35-44.8 М5 1.2 DHE12- 90 12 90 35 50 40 41-50.8 М5 1.2 DHE16- 95 16 95 40 50 45 46-55.8 М10 1.3 DHE20 - 100 20 100 44 50 50 49-58.8 М10 1.4 150 20 150 44 50 50 49-58.8 М10 2.0 HSK100A- DHE20- 105 20 105 44 50 50 49-58.8 М10 2.8 DHE25 - 115 25 115 50 63 62 58-67.8 М16 3.3 DHE32 - 115 32 115 63 75 62 58-67.8 М16 3.8 l 2: Длина зажимной части инструмента (мин. - макс.) Внутренний подвод СОЖ опционально.орйопа Серия DHC (стандартный тип) (мм) Обозначение 0D 0d L DHC12- 3,4, 5, 6,8 12 3,4, 5,6,8 47 DHC20- 3,4,5,6,8,10,12,14,16 20 3, 4, 5, 6, 8, 10, 12, 14, 16 52 DHC32 - 6,8,10,12,14,16,18,20,25 32 6, 8, 10, 12, 14, 16, 18, 20, 25 63 Инструментальная оснастка 8 L 0с
