Гидравлический зажимной патрон Korloy DHE Подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. I6 1063 Lab2u

Обновлено 2020-03-13 06:31:58

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2018 Металлорежущий инструмент и оснастка (Всего 1259 стр.)

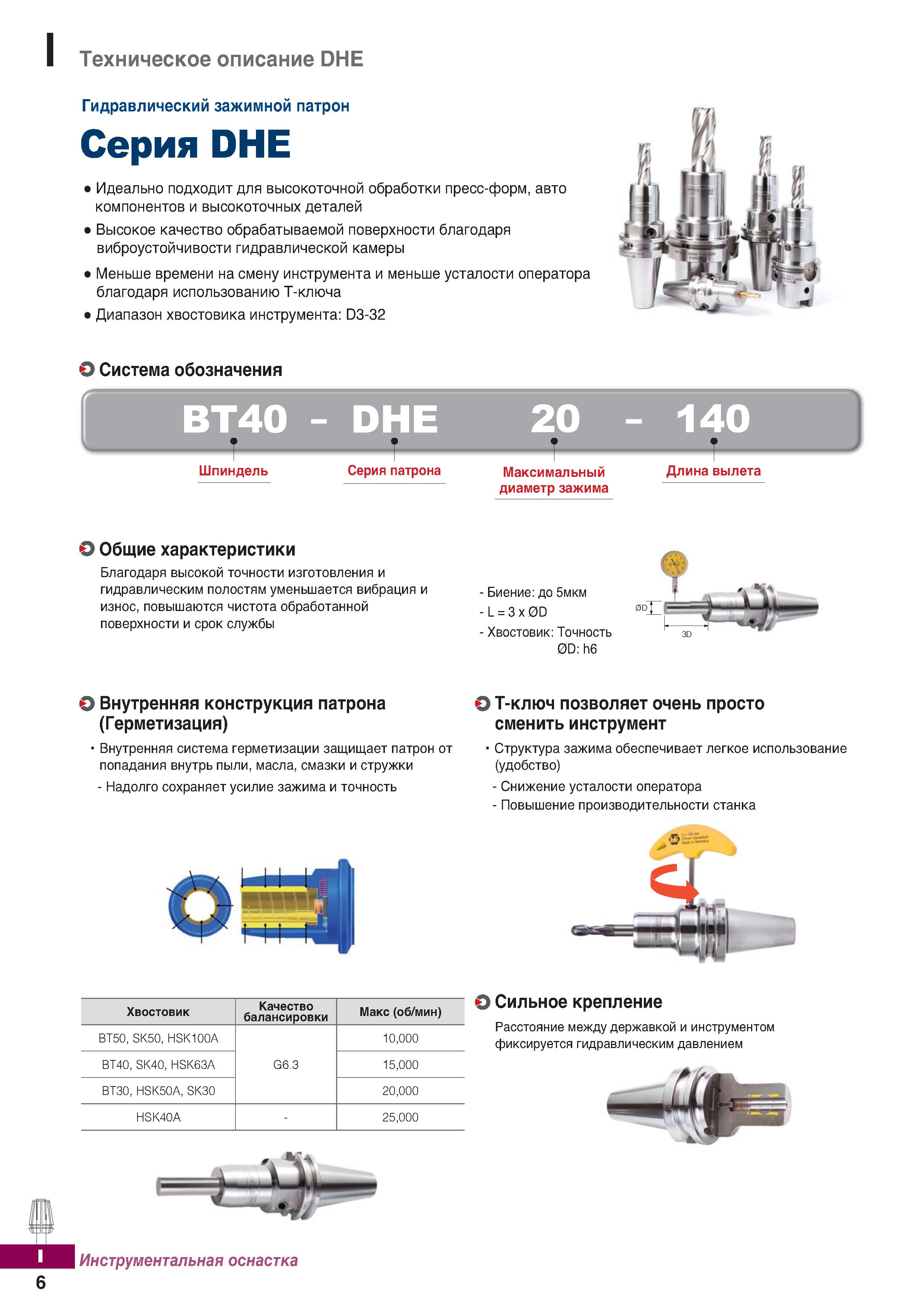

Гидравлический зажимной патрон Korloy DHE Подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей 1063 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.I6
Гидравлический зажимной патрон Korloy DHE Подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей Гидравлический зажимной патрон Korloy DHE Подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей _ Высокое качество обрабатываемой поверхности благодаря виброустойчивости гидравлической камеры Меньше времени на смену инструмента и меньше усталости оператора благодаря использованию Т-ключа Диапазон хвостовика инструмента: D3-32 Система обозначения ВТ40 - DHE Т Серия патрона 20 - 140 Т Максимальный диаметр зажима Т Длина вылета Шпиндель Общие характеристики Благодаря высокой точности изготовления и гидравлическим полостям уменьшается вибрация и износ, повышаются чистота обработанной поверхности и срок службы - Биение: до 5мкм -L=3x0D - Хвостовик: Точность 0D:h6 О Внутренняя конструкция патрона (Герметизация) Внутренняя система герметизации защищает патрон от попадания внутрь пыли, масла, смазки и стружки - Надолго сохраняет усилие зажима и точность О Т-ключ позволяет очень просто сменить инструмент Структура зажима обеспечивает легкое использование (удобство) - Снижение усталости оператора - Повышение производительности станка Хвостовик Качество балансировки Макс (об/мин) ВТ50, SK50, HSK100A G6.3 10,000 ВТ40, SK40, HSK63A 15,000 ВТЗО, HSK50A, SK30 20,000 HSK40A - 25,000 О Сильное крепление Расстояние между державкой и инструментом фиксируется гидравлическим давлением Инструментальная оснастка Техническое описание DHE
