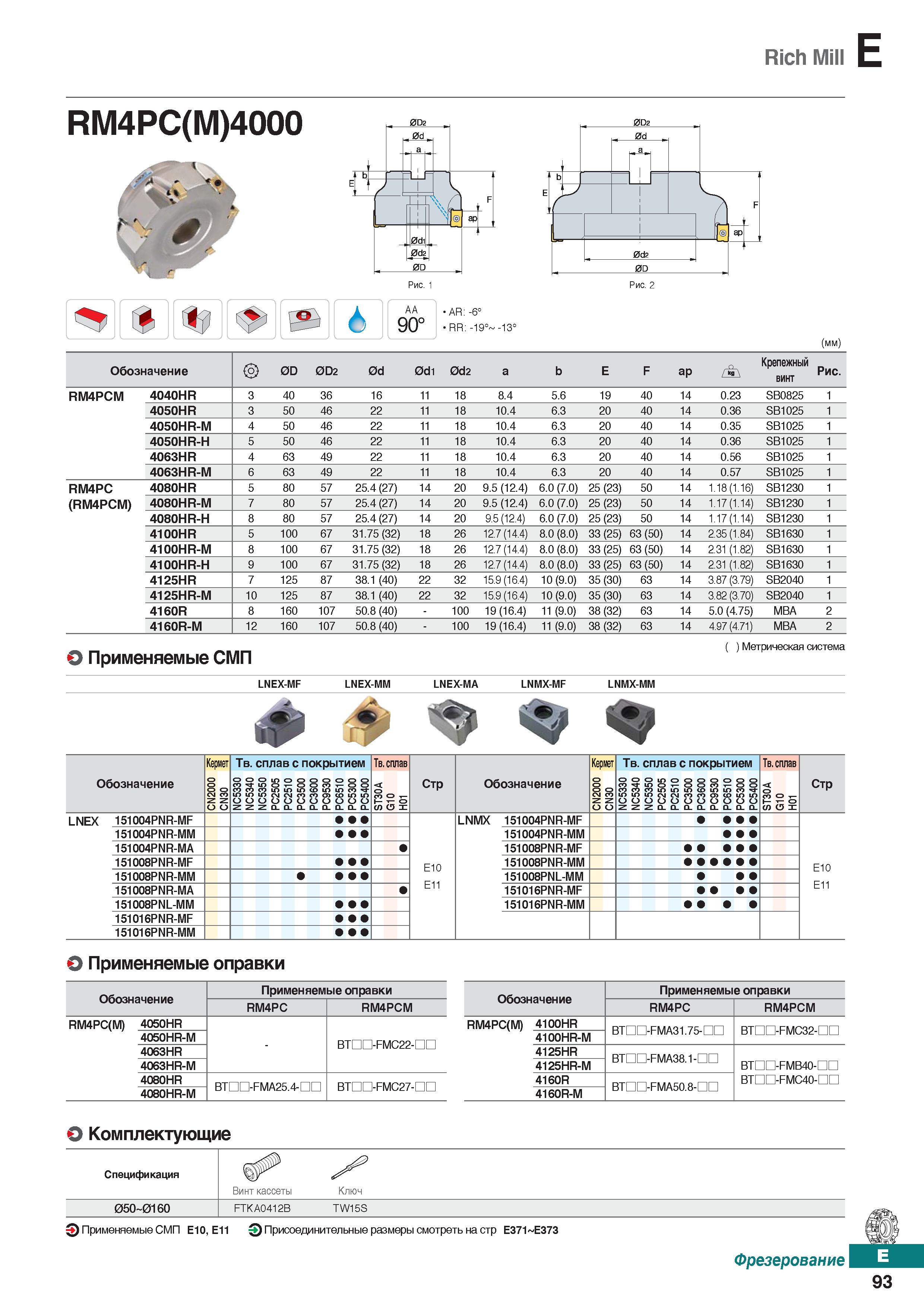

524 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E93

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E93 0524 Lab2u

Rich Mill E RM4PC(M)4000 h AA 90° AR: -6° RR: -19° -13° (mm) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap Крепежный винт Рис. RM4PCM 4040HR 3 40 36 16 11 18 8.4 5.6 19 40 14 0.23 SB0825 1 4050HR 3 50 46 22 11 18 10.4 6.3 20 40 14 0.36 SB1025 1 4050HR-M 4 50 46 22 11 18 10.4 6.3 20 40 14 0.35 SB1025 1 4050HR-H 5 50 46 22 11 18 10.4 6.3 20 40 14 0.36 SB1025 1 4063HR 4 63 49 22 11 18 10.4 6.3 20 40 14 0.56 SB1025 1 4063HR-M 6 63 49 22 11 18 10.4 6.3 20 40 14 0.57 SB1025 1 RM4PC 4080HR 5 80 57 25.4 (27) 14 20 9.5 (12.4) 6.0 (7.0) 25 (23) 50 14 1.18(1.16) SB1230 1 (RM4PCM) 4080HR-M 7 80 57 25.4 (27) 14 20 9.5 (12.4) 6.0 (7.0) 25 (23) 50 14 1.17(1.14) SB1230 1 4080HR-H 8 80 57 25.4 (27) 14 20 9.5 (12.4) 6.0 (7.0) 25 (23) 50 14 1.17(1.14) SB1230 1 4100HR 5 100 67 31.75(32) 18 26 12.7 (14.4) 8.0 (8.0) 33 (25) 63 (50) 14 2.35(1.84) SB1630 1 4100HR-M 8 100 67 31.75(32) 18 26 12.7 (14.4) 8.0 (8.0) 33 (25) 63 (50) 14 2.31 (1.82) SB1630 1 4100HR-H 9 100 67 31.75(32) 18 26 12.7 (14.4) 8.0 (8.0) 33 (25) 63 (50) 14 2.31 (1.82) SB1630 1 4125HR 7 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9.0) 35 (30) 63 14 3.87 (3.79) SB2040 1 4125HR-M 10 125 87 38.1 (40) 22 32 15.9 (16.4) 10(9.0) 35 (30) 63 14 3.82 (3.70) SB2040 1 4160R 8 160 107 50.8 (40) - 100 19(16.4) 11 (9.0) 38 (32) 63 14 5.0 (4.75) MBA 2 4160R-M 12 160 107 50.8 (40) - 100 19(16.4) 11 (9.0) 38 (32) 63 14 4.97(4.71) MBA 2 Применяемые сменные режущие пластины (СМП) ) Метрическая система LNEX-MF LNEX-MM LNEX-MA LNMX-MF LNMX-MM Обозначение Кермет 0 0 со Z Z Твердый сплав с покрытием Тв.сплав Стр Обозначение Кермет 0 0 со NN Твердый сплав с покрытием Твердый сплав Стр NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 01 X NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 0 0 4 5 C P ST30A G10 H01 LNEX 151004PNR-MF LNMX 151004PNR-MF 151004PNR-MM 151004PNR-MM 151004PNR-MA 151008PNR-MF 151008PNR-MF ЕЮ 151008PNR-MM ЕЮ 151008PNR-MM 151008PNL-MM 151008PNR-MA Е11 151016PNR-MF Е11 151008PNL-MM 151016PNR-MM 151016PNR-MF 151016PNR-MM Применяемые оправки Обозначение Применяемые оправки RM4PC RM4PCM RM4PC(M) 4050HR - BTnn-FMC22-DC 4050HR-M 4063HR 4063HR-M 4080HR ВТПП-РМА25.4-ПП BTnn-FMC27-DC 4080HR-M Обозначение Применяемые оправки RM4PC RM4PCM RM4PC(M) 4100HR BTDn-FMA31.75-nn BTnn-FMC32-DC 4100HR-M 4125HR BTDn-FMA38.1-nn BTDn-FMB40-nn BTnn-FMC40-DC 4125HR-M 4160R BTDn-FMA50.8-nn 4160R-M Комплектующие Спецификация Винт кассеты Ключ 05O 016O FTKA0412B TW15S Применяемые сменные режущие пластины (СМП) Е10,Е11 О Присоединительные размеры смотреть на стр E371 E373 Фрезерование 93
