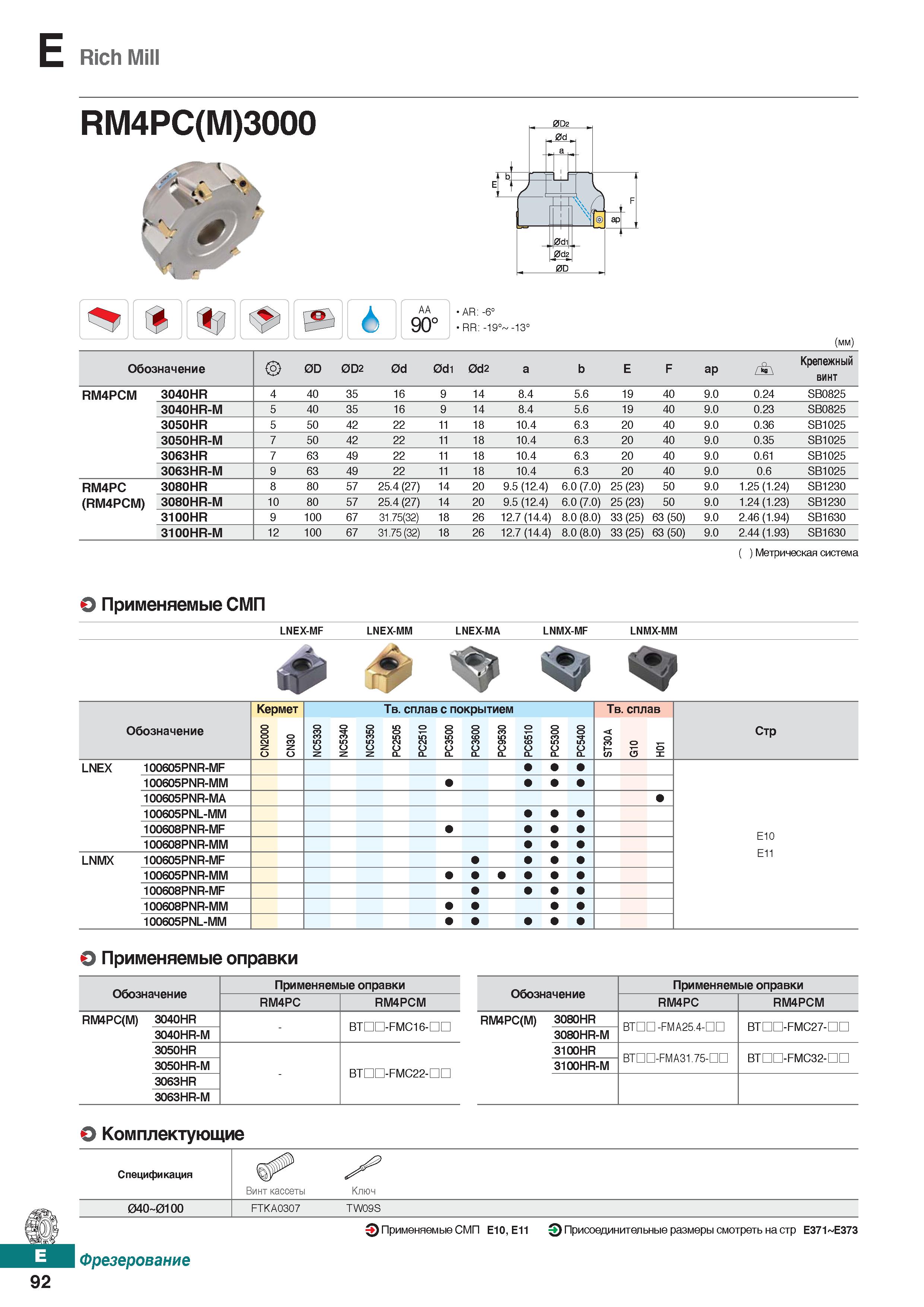

523 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E92

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E92 0523 Lab2u

E Rich Mill RM4PC(M)3000 AA 90° AR: -6° RR: -19° -13° (mm) Обозначение <£> 0D 0D2 0d 0di 0d2 a b E F ap Крепежный винт RM4PCM 3040HR 4 40 35 16 9 14 8.4 5.6 19 40 9.0 0.24 SB0825 3040HR-M 5 40 35 16 9 14 8.4 5.6 19 40 9.0 0.23 SB0825 3050HR 5 50 42 22 11 18 10.4 6.3 20 40 9.0 0.36 SB1025 3050HR-M 7 50 42 22 11 18 10.4 6.3 20 40 9.0 0.35 SB1025 3063HR 7 63 49 22 11 18 10.4 6.3 20 40 9.0 0.61 SB1025 3063HR-M 9 63 49 22 11 18 10.4 6.3 20 40 9.0 0.6 SB1025 RM4PC 3080HR 8 80 57 25.4 (27) 14 20 9.5 (12.4) 6.0 (7.0) 25 (23) 50 9.0 1.25(1.24) SB1230 (RM4PCM) 3080HR-M 10 80 57 25.4 (27) 14 20 9.5 (12.4) 6.0 (7.0) 25 (23) 50 9.0 1.24(1.23) SB1230 3100HR 9 100 67 31.75(32) 18 26 12.7 (14.4) 8.0 (8.0) 33 (25) 63 (50) 9.0 2.46(1.94) SB1630 3100HR-M 12 100 67 31.75(32) 18 26 12.7 (14.4) 8.0 (8.0) 33 (25) 63 (50) 9.0 2.44(1.93) SB1630 ) Метрическая система Применяемые сменные режущие пластины (СМП) LNEX-MF LNEX-MM LNEX-MA LNMX-MF LNMX-MM .Г Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр CN2000 CN30 0335CN 0 3 5 C N NC5350 5 0 5 2 C P PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 LNEX 100605PNR-MF 100605PNR-MM 100605PNR-MA 100605PNL-MM 100608PNR-MF ЕЮ 100608PNR-MM LNMX 100605PNR-MF 100605PNR-MM 100608PNR-MF 100608PNR-MM 100605PNL-MM Применяемые оправки Обозначение Применяемые оправки RM4PC RM4PCM RM4PC(M) 3040HR - BTnn-FMC16-DC 3040HR-M 3050HR - BTnn-FMC22-DC 3050HR-M 3063HR 3063HR-M Обозначение Применяемые оправки RM4PC RM4PCM RM4PC(M) 3080HR ВТПП -FMA25.4-nn BTDD-FMC27-nC 3080HR-M 3100HR BTDD-FMA31.75-nn BTDD-FMC32-nC 3100HR-M Комплектующие Спецификация Винт кассеты Ключ 040-0100 FTKA0307 TW09S Фрезерование Применяемые сменные режущие пластины (СМП) Е10,Е11 Присоединительныеразмерысмотретьнастр E371 E373 92
