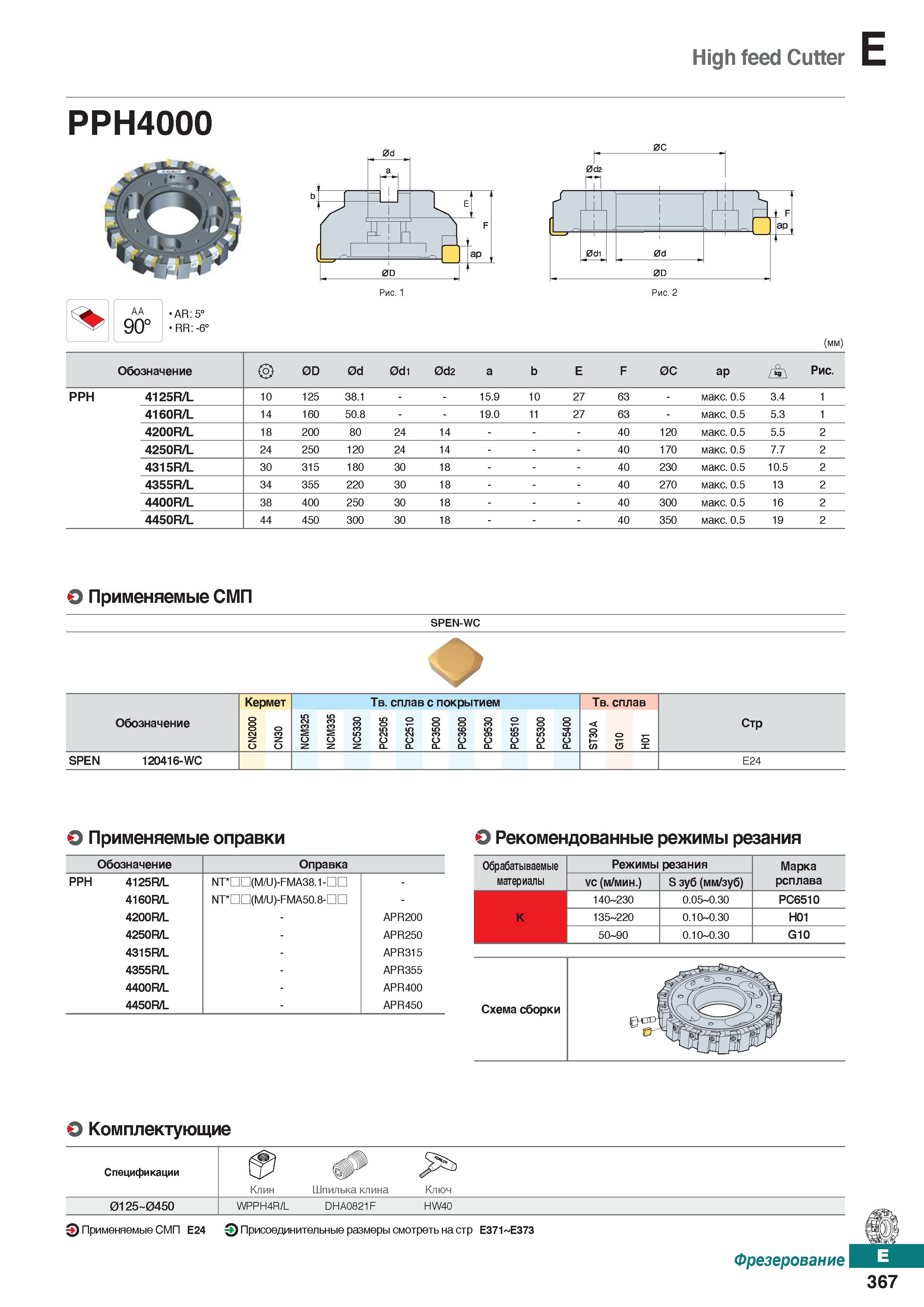

High feed Cutter PPH4000 % AA 90° AR:5° RR: -6' (mm) Обозначение 0D 0d 0di Od2 а b Е F 0С ар i Рис. РРН 4125R/L 10 125 38.1 15.9 10 27 63 - макс. 0.5 3.4 1 4160R/L 14 160 50.8 19.0 11 27 63 - макс. 0.5 5.3 1 4200R/L 18 200 80 24 14 - 40 120 макс. 0.5 5.5 2 4250R/L 24 250 120 24 14 - 40 170 макс. 0.5 7.7 2 4315R/L 30 315 180 30 18 - 40 230 макс. 0.5 10.5 2 4355R/L 34 355 220 30 18 - 40 270 макс. 0.5 13 2 4400R/L 38 400 250 30 18 - 40 300 макс. 0.5 16 2 4450R/L 44 450 300 30 18 - 40 350 макс. 0.5 19 2 Применяемые сменные режущие пластины (СМП) SPEN-WC Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 NC5330 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 < о СО О 1 1 0 СЛ О X Стр SPEN 120416-WC Е24 Применяемые оправки Обозначение Оправка РРН 4125R/L NT D (M U)-FMA38.1-D - 4160R/L NT nD(M U)-FMA50.8-nn - 4200R/L - APR200 4250R/L - APR250 4315R/L - APR315 4355R/L - APR355 4400R/L - APR400 4450R/L - APR450 Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка рсплава vc ( м/мин .) S зуб (мм/зуб) К 140 230 0.05 0.30 PC6510 135 220 0.10 0.30 Н01 50 90 0.10 0.30 G10 Схема сборки Комплектующие Спецификации Клин Шпилька клина Ключ 0125 045О WPPH4R/L DHA0821F HW40 Применяемые сменные режущие пластины (СМП) Е24 0 Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 367
