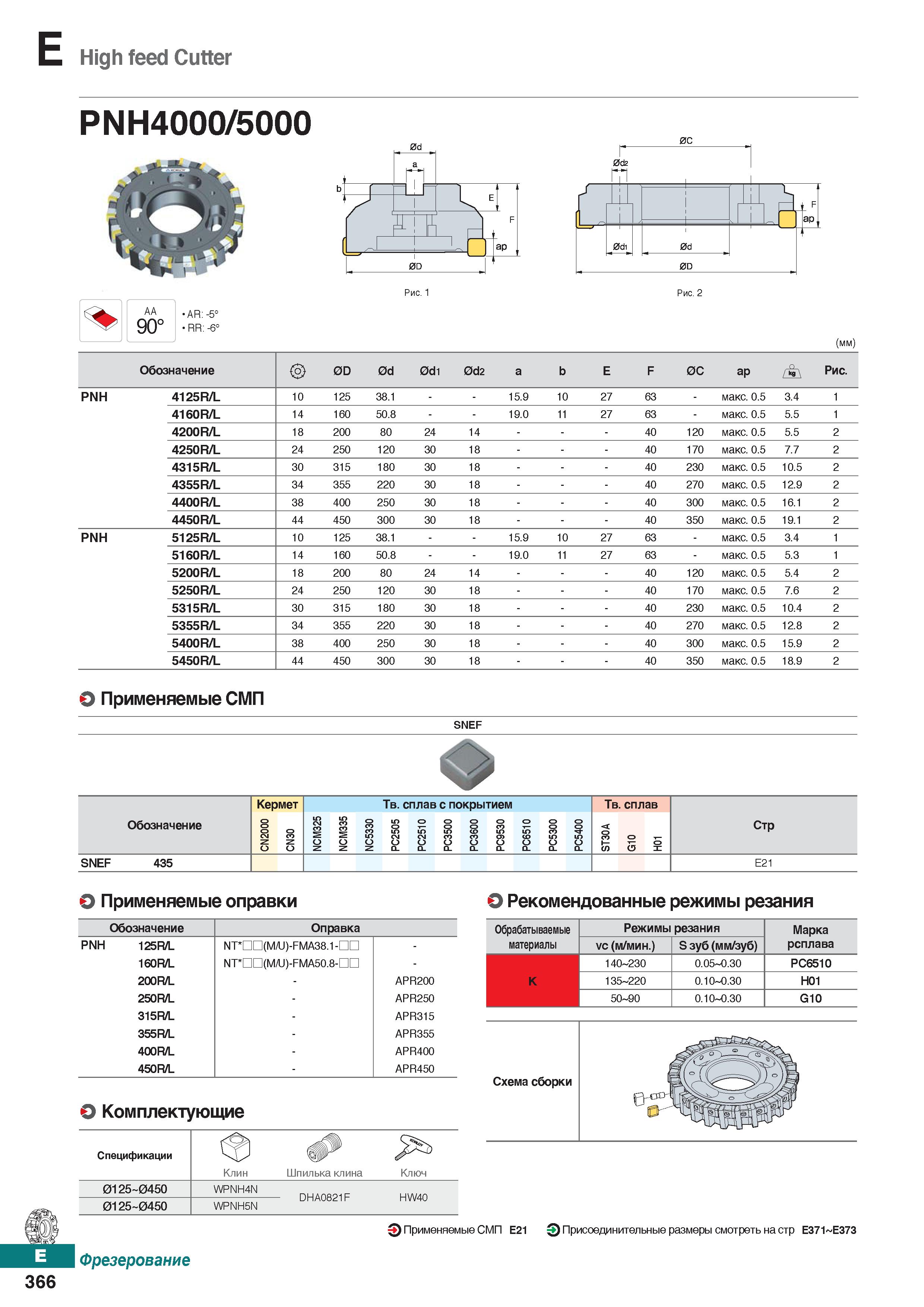

E High feed Cutter PNH4000 5000 0C AR: -5° RR: -6° Рис. 2 (мм) Обозначение 0D 0d 0di Od2 а b Е F 0С ар Рис. PNH 4125R/L 10 125 38.1 15.9 10 27 63 - макс. 0.5 3.4 1 4160R/L 14 160 50.8 19.0 11 27 63 - макс. 0.5 5.5 1 4200R/L 18 200 80 24 14 - 40 120 макс. 0.5 5.5 2 4250R/L 24 250 120 30 18 - 40 170 макс. 0.5 7.7 2 4315R/L 30 315 180 30 18 - 40 230 макс. 0.5 10.5 2 4355R/L 34 355 220 30 18 - 40 270 макс. 0.5 12.9 2 4400R/L 38 400 250 30 18 - 40 300 макс. 0.5 16.1 2 4450R/L 44 450 300 30 18 - 40 350 макс. 0.5 19.1 2 PNH 5125R/L 10 125 38.1 15.9 10 27 63 - макс. 0.5 3.4 1 5160R/L 14 160 50.8 19.0 11 27 63 - макс. 0.5 5.3 1 5200R/L 18 200 80 24 14 - 40 120 макс. 0.5 5.4 2 5250R/L 24 250 120 30 18 - 40 170 макс. 0.5 7.6 2 5315R/L 30 315 180 30 18 - 40 230 макс. 0.5 10.4 2 5355R/L 34 355 220 30 18 - 40 270 макс. 0.5 12.8 2 5400R/L 38 400 250 30 18 - 40 300 макс. 0.5 15.9 2 5450R/L 44 450 300 30 18 - 40 350 макс. 0.5 18.9 2 Применяемые сменные режущие пластины (СМП) SNEF Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 NC5330 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 < о СО О 1 TZ СЛ О X Стр SNEF 435 Е21 Применяемые оправки Обозначение Оправка PNH 125R/L 160R/L 200R/L 250R/L 315R/L 355R/L 400R/L 450R/L NT DD(M U)-FMA38.1-DC NT DD(M U)-FMA50.8-DC Комплектующие Фрезерование Рекомендованные режимы резания Обрабатываемые материалы APR200 APR250 APR315 APR355 APR400 APR450 Режимы резания vc ( м/мин .) 140 230 135 220 50 90 S зуб (мм/зуб) 0.05 0.30 0.10 0.30 0.10 0.30 Марка рсплава PC6510 Н01 G10 Спецификации Клин Шпилька клина Ключ 0125 045О WPNH4N DHA0821F HW40 0125 045О WPNH5N Применяемые сменные режущие пластины (СМП) Е21 0 Присоединительныеразмерысмотретьнастр Е371 Е373 366
