781 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E350

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E350 0781 Lab2u

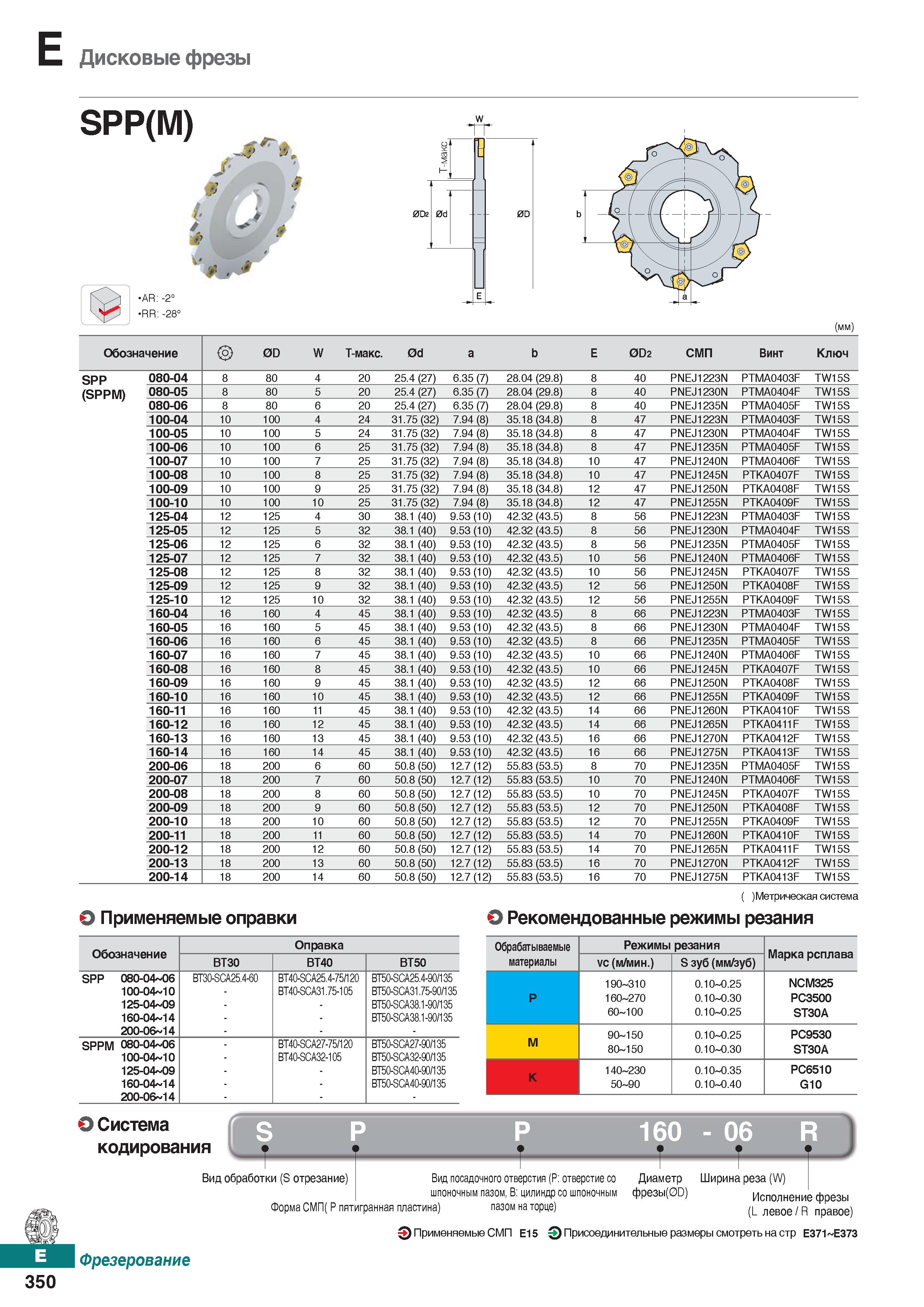

Дисковые фрезы SPP(M) яС J- l£ ‘, > ; AR: -2° RR: -28° (мм) Обозначение 0D W Т-макс. 0d а b Е 0D2 СМП Винт Ключ SPP 080-04 8 80 4 20 25.4 (27) 6.35 (7) 28.04 (29.8) 8 40 PNEJ1223N PTMA0403F TW15S (SPPM) .080-05 8 80 5 20 25.4 (27) 6.35 (7) 28.04 (29.8) 8 40 PNEJ1230N PTMA0404F TW15S 080-06 8 80 6 20 25.4 (27) 6.35 (7) 28.04 (29.8) 8 40 PNEJ1235N PTMA0405F TW15S 100-04 10 100 4 24 31.75 (32) 7.94 (8) 35.18 (34.8) 8 47 PNEJ1223N PTMA0403F TW15S 100-05 10 100 5 24 31.75 (32) 7.94 (8) 35.18 (34.8) 8 47 PNEJ1230N PTMA0404F TW15S 100-06 10 100 6 25 31.75 (32) 7.94 (8) 35.18 (34.8) 8 47 PNEJ1235N PTMA0405F TW15S 100-07 10 100 7 25 31.75 (32) 7.94 (8) 35.18 (34.8) 10 47 PNEJ1240N PTMA0406F TW15S 100-08 10 100 8 25 31.75 (32) 7.94 (8) 35.18 (34.8) 10 47 PNEJ1245N PTKA0407F TW15S 100-09 10 100 9 25 31.75 (32) 7.94 (8) 35.18 (34.8) 12 47 PNEJ1250N PTKA0408F TW15S 100-10 10 100 10 25 31.75 (32) 7.94 (8) 35.18 (34.8) 12 47 PNEJ1255N PTKA0409F TW15S 125-04 12 125 4 30 38.1 (40) 9.53 (10) 42.32 (43.5) 8 56 PNEJ1223N PTMA0403F TW15S 125-05 12 125 5 32 38.1 (40) 9.53 (10) 42.32 (43.5) 8 56 PNEJ1230N PTMA0404F TW15S 125-06 12 125 6 32 38.1 (40) 9.53 (10) 42.32 (43.5) 8 56 PNEJ1235N PTMA0405F TW15S 125-07 12 125 7 32 38.1 (40) 9.53 (10) 42.32 (43.5) 10 56 PNEJ1240N PTMA0406F TW15S 125-08 12 125 8 32 38.1 (40) 9.53 (10) 42.32 (43.5) 10 56 PNEJ1245N PTKA0407F TW15S 125-09 12 125 9 32 38.1 (40) 9.53 (10) 42.32 (43.5) 12 56 PNEJ1250N PTKA0408F TW15S 125-10 12 125 10 32 38.1 (40) 9.53 (10) 42.32 (43.5) 12 56 PNEJ1255N PTKA0409F TW15S 160-04 16 160 4 45 38.1 (40) 9.53 (10) 42.32 (43.5) 8 66 PNEJ1223N PTMA0403F TW15S 160-05 16 160 5 45 38.1 (40) 9.53 (10) 42.32 (43.5) 8 66 PNEJ1230N PTMA0404F TW15S 160-06 16 160 6 45 38.1 (40) 9.53 (10) 42.32 (43.5) 8 66 PNEJ1235N PTMA0405F TW15S 160-07 16 160 7 45 38.1 (40) 9.53 (10) 42.32 (43.5) 10 66 PNEJ1240N PTMA0406F TW15S 160-08 16 160 8 45 38.1 (40) 9.53 (10) 42.32 (43.5) 10 66 PNEJ1245N PTKA0407F TW15S 160-09 16 160 9 45 38.1 (40) 9.53 (10) 42.32 (43.5) 12 66 PNEJ1250N PTKA0408F TW15S 160-10 16 160 10 45 38.1 (40) 9.53 (10) 42.32 (43.5) 12 66 PNEJ1255N PTKA0409F TW15S 160-11 16 160 11 45 38.1 (40) 9.53 (10) 42.32 (43.5) 14 66 PNEJ1260N PTKA0410F TW15S 160-12 16 160 12 45 38.1 (40) 9.53 (10) 42.32 (43.5) 14 66 PNEJ1265N PTKA0411F TW15S 160-13 16 160 13 45 38.1 (40) 9.53 (10) 42.32 (43.5) 16 66 PNEJ1270N PTKA0412F TW15S 160-14 16 160 14 45 38.1 (40) 9.53 (10) 42.32 (43.5) 16 66 PNEJ1275N PTKA0413F TW15S 200-06 18 200 6 60 50.8 (50) 12.7 (12) 55.83 (53.5) 8 70 PNEJ1235N PTMA0405F TW15S 200-07 18 200 7 60 50.8 (50) 12.7 (12) 55.83 (53.5) 10 70 PNEJ1240N PTMA0406F TW15S 200-08 18 200 8 60 50.8 (50) 12.7 (12) 55.83 (53.5) 10 70 PNEJ1245N PTKA0407F TW15S 200-09 18 200 9 60 50.8 (50) 12.7 (12) 55.83 (53.5) 12 70 PNEJ1250N PTKA0408F TW15S 200-10 18 200 10 60 50.8 (50) 12.7 (12) 55.83 (53.5) 12 70 PNEJ1255N PTKA0409F TW15S 200-11 18 200 11 60 50.8 (50) 12.7 (12) 55.83 (53.5) 14 70 PNEJ1260N PTKA0410F TW15S 200-12 18 200 12 60 50.8 (50) 12.7 (12) 55.83 (53.5) 14 70 PNEJ1265N PTKA0411F TW15S 200-13 18 200 13 60 50.8 (50) 12.7 (12) 55.83 (53.5) 16 70 PNEJ1270N PTKA0412F TW15S 200-14 18 200 14 60 50.8 (50) 12.7 (12) 55.83 (53.5) 16 70 PNEJ1275N PTKA0413F TW15S Применяемые оправки ( (Метрическаясистема Рекомендованные режимы резания Обозначение Оправка ВТЗО ВТ40 ВТ50 SPP 080-04 06 100-04 10 125-04 09 160-04 14 200-06 14 BT30-SCA25.4-60 BT40-SCA25.4-75 120 BT40-SCA31.75-105 BT50-SCA25.4-90 135 BT50-SCA31.75-90 135 BT50-SCA38.1-90 135 BT50-SCA38.1-90 135 SPPM 080-04 06 100-04 10 125-04 09 160-04 14 200-06 14 BT40-SCA27-75 120 BT40-SCA32-105 BT50-SCA27-90 135 BT50-SCA32-90 135 BT50-SCA40-90 135 BT50-SCA40-90 135 Обрабатываемые материалы Режимы резания Марка рсплава vc ( м/мин .) S зуб (ммЛзуб) P 190 310 160 270 60 100 0.10 0.25 0.10 0.30 0.10 0.25 NCM325 PC3500 ST30A М 90 150 80 150 0.10 0.25 0.10 0.30 PC9530 ST30A К 140 230 50 90 0.10 0.35 0.10 0.40 PC6510 G10 О Система кодирования Вид обработки (S отрезание) Вид посадочного отверстия (Р: отверстие со шпоночным пазом, В: цилиндр со шпоночным Форма СМП( Р пятигранная пластина) пазом на торце) Диаметр Ширина реза ( ФРезы(0О) Исполнение фрезы (L левое IR правое) Применяемые сменные режущие пластины (СМП) Е15 0 Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 350
