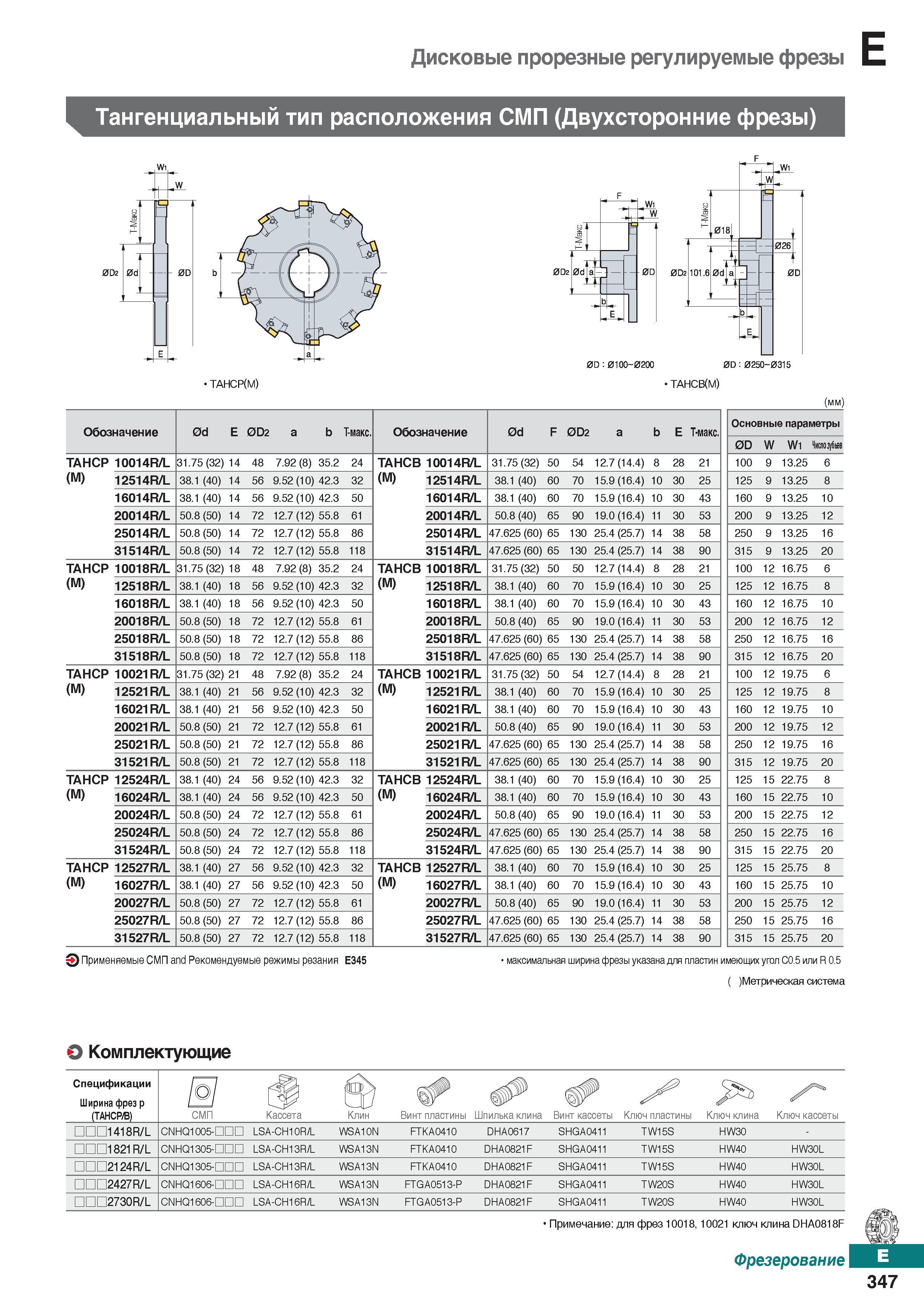

778 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E347
Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E347 0778 Lab2u Дисковые прорезные регулируемые фрезы Тангенциальный тип расположения СМП (Двухсторонние фрезы) 002 06 0D TAHCP(M) TAHCB(M) Обозначение Od Е 0D2 a b Т-макс. Обозначение Od F 0D2 а b Е Т-макс. ТАНСР 10014R/L 31.75 (32) 14 48 7.92 (8) 35.2 24 TAHCB 10014R/L 31.75 (32) 50 54 12.7 (14.4) 8 28 21 (М) 12514R/L 38.1 (40) 14 56 9.52 (10) 42.3 32 (М) 12514R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 25 16014R/L 38.1 (40) 14 56 9.52 (10) 42.3 50 16014R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 43 20014R/L 50.8 (50) 14 72 12.7 (12) 55.8 61 20014R/L 50.8 (40) 65 90 19.0 (16.4) 11 30 53 25014R/L 50.8 (50) 14 72 12.7 (12) 55.8 86 25014R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 58 31514R/L 50.8 (50) 14 72 12.7 (12) 55.8 118 31514R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 90 ТАНСР 10018R/L 31.75 (32) 18 48 7.92 (8) 35.2 24 TAHCB 10018R/L 31.75 (32) 50 50 12.7 (14.4) 8 28 21 (М) 12518R/L 38.1 (40) 18 56 9.52 (10) 42.3 32 (М) 12518R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 25 16018R/L 38.1 (40) 18 56 9.52 (10) 42.3 50 16018R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 43 20018R/L 50.8 (50) 18 72 12.7 (12) 55.8 61 20018R/L 50.8 (40) 65 90 19.0 (16.4) 11 30 53 25018R/L 50.8 (50) 18 72 12.7 (12) 55.8 86 25018R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 58 31518R/L 50.8 (50) 18 72 12.7 (12) 55.8 118 31518R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 90 ТАНСР 10021R/L 31.75 (32) 21 48 7.92 (8) 35.2 24 TAHCB 10021R/L 31.75 (32) 50 54 12.7 (14.4) 8 28 21 (М) 12521R/L 38.1 (40) 21 56 9.52 (10) 42.3 32 (М) 12521R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 25 16021R/L 38.1 (40) 21 56 9.52 (10) 42.3 50 16021R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 43 20021R/L 50.8 (50) 21 72 12.7 (12) 55.8 61 20021R/L 50.8 (40) 65 90 19.0 (16.4) 11 30 53 25021R/L 50.8 (50) 21 72 12.7 (12) 55.8 86 25021R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 58 31521R/L 50.8 (50) 21 72 12.7 (12) 55.8 118 31521R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 90 ТАНСР 12524R/L 38.1 (40) 24 56 9.52 (10) 42.3 32 TAHCB 12524R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 25 (М) 16024R/L 38.1 (40) 24 56 9.52 (10) 42.3 50 (М) 16024R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 43 20024R/L 50.8 (50) 24 72 12.7 (12) 55.8 61 20024R/L 50.8 (40) 65 90 19.0 (16.4) 11 30 53 25024R/L 50.8 (50) 24 72 12.7 (12) 55.8 86 25024R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 58 31524R/L 50.8 (50) 24 72 12.7 (12) 55.8 118 31524R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 90 ТАНСР 12527R/L 38.1 (40) 27 56 9.52 (10) 42.3 32 TAHCB 12527R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 25 (М) 16027R/L 38.1 (40) 27 56 9.52 (10) 42.3 50 (М) 16027R/L 38.1 (40) 60 70 15.9 (16.4) 10 30 43 20027R/L 50.8 (50) 27 72 12.7 (12) 55.8 61 20027R/L 50.8 (40) 65 90 19.0 (16.4) 11 30 53 25027R/L 50.8 (50) 27 72 12.7 (12) 55.8 86 25027R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 58 31527R/L 50.8 (50) 27 72 12.7 (12) 55.8 118 31527R/L 47.625 (60) 65 130 25.4 (25.7) 14 38 90 (мм) Основные параметры 0D W W1 СЛ0 1 100 9 13.25 6 125 9 13.25 8 160 9 13.25 10 200 9 13.25 12 250 9 13.25 16 315 9 13.25 20 100 12 16.75 6 125 12 16.75 8 160 12 16.75 10 200 12 16.75 12 250 12 16.75 16 315 12 16.75 20 100 12 19.75 6 125 12 19.75 8 160 12 19.75 10 200 12 19.75 12 250 12 19.75 16 315 12 19.75 20 125 15 22.75 8 160 15 22.75 10 200 15 22.75 12 250 15 22.75 16 315 15 22.75 20 125 15 25.75 8 160 15 25.75 10 200 15 25.75 12 250 15 25.75 16 315 15 25.75 20 9 Применяемые сменные режущие пластины (СМП) and Рекомендуемые режимы резания Е345 максимальная ширина фрезы указана для пластин имеющих угол С0.5 или R0.5 ( (Метрическая система Комплектующие Спецификации Ширина фрез р (ТАНСРУВ) СМП Кассета Клин Винт пластины Шпилька клина Винт кассеты Ключ пластины Ключ клина Ключ кассеты 1418R/L CNHQ1005-DDD LSA-CH10R/L WSA10N FTKA0410 DHA0617 SHGA0411 TW15S HW30 1821R/L CNHQ1305-DDD LSA-CH13R/L WSA13N FTKA0410 DHA0821F SHGA0411 TW15S HW40 HW30L 2124R/L CNHQ1305-DDD LSA-CH13R/L WSA13N FTKA0410 DHA0821F SHGA0411 TW15S HW40 HW30L 2427R/L CNHQ1606-DDD LSA-CH16R/L WSA13N FTGA0513-P DHA0821F SHGA0411 TW20S HW40 HW30L 2730R/L CNHQ1606-DDD LSA-CH16R/L WSA13N FTGA0513-P DHA0821F SHGA0411 TW20S HW40 HW30L Примечание: для фрез10018,10021 ключ клина DHA0818F Фрезерование 347
