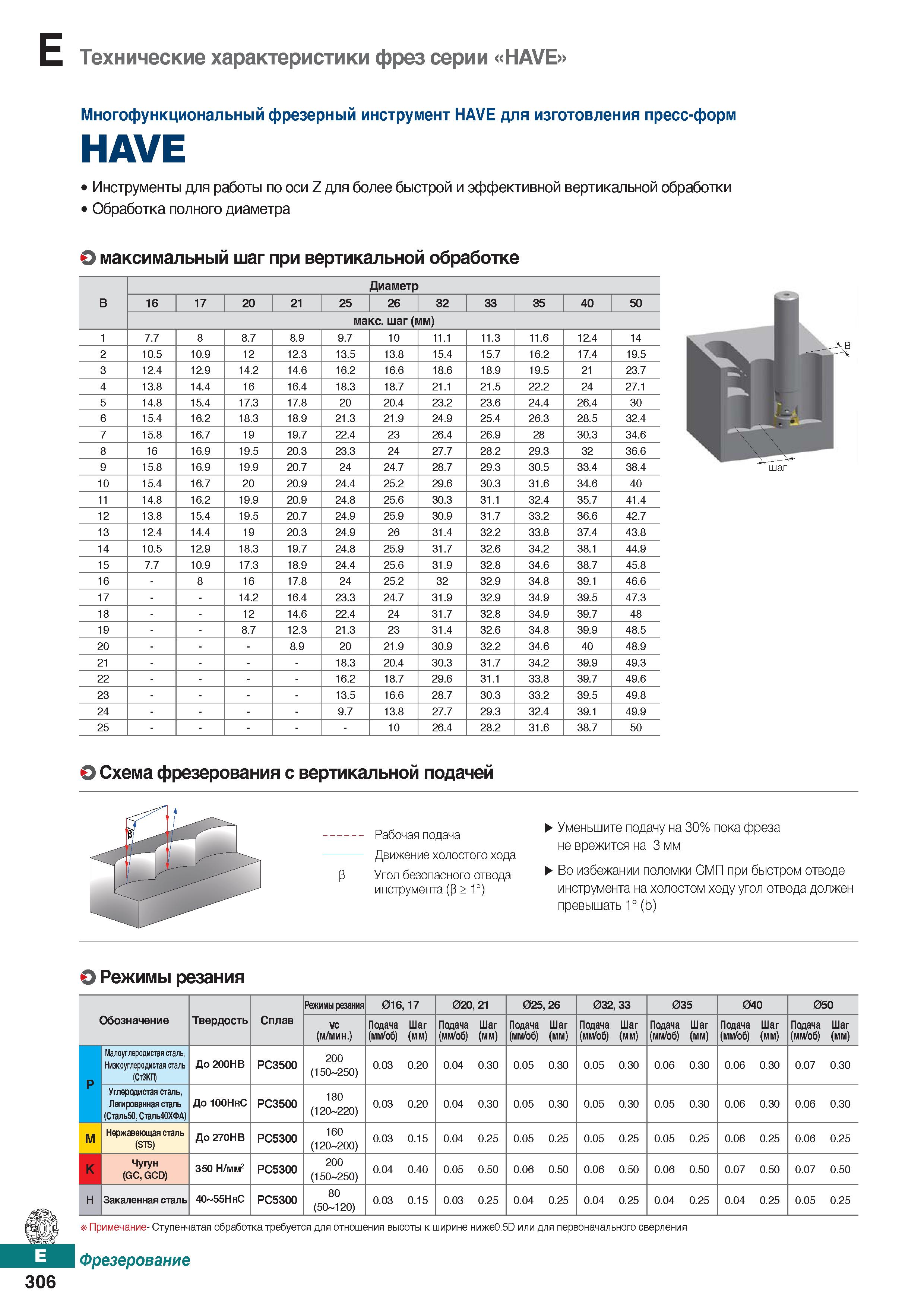

E Технические характеристики фрез серии HAVE Многофункциональный фрезерный инструмент HAVE для изготовления пресс-форм HAVE Инструменты для работы по оси Z для более быстрой и эффективной вертикальной обработки Обработка полного диаметра О максимальный шаг при вертикальной обработке в Диаметр 16 17 20 21 25 26 32 33 35 40 50 макс. шаг (мм) 1 7.7 8 8.7 8.9 9.7 10 11.1 11.3 11.6 12.4 14 2 10.5 10.9 12 12.3 13.5 13.8 15.4 15.7 16.2 17.4 19.5 3 12.4 12.9 14.2 14.6 16.2 16.6 18.6 18.9 19.5 21 23.7 4 13.8 14.4 16 16.4 18.3 18.7 21.1 21.5 22.2 24 27.1 5 14.8 15.4 17.3 17.8 20 20.4 23.2 23.6 24.4 26.4 30 6 15.4 16.2 18.3 18.9 21.3 21.9 24.9 25.4 26.3 28.5 32.4 7 15.8 16.7 19 19.7 22.4 23 26.4 26.9 28 30.3 34.6 8 16 16.9 19.5 20.3 23.3 24 27.7 28.2 29.3 32 36.6 9 15.8 16.9 19.9 20.7 24 24.7 28.7 29.3 30.5 33.4 38.4 10 15.4 16.7 20 20.9 24.4 25.2 29.6 30.3 31.6 34.6 40 11 14.8 16.2 19.9 20.9 24.8 25.6 30.3 31.1 32.4 35.7 41.4 12 13.8 15.4 19.5 20.7 24.9 25.9 30.9 31.7 33.2 36.6 42.7 13 12.4 14.4 19 20.3 24.9 26 31.4 32.2 33.8 37.4 43.8 14 10.5 12.9 18.3 19.7 24.8 25.9 31.7 32.6 34.2 38.1 44.9 15 7.7 10.9 17.3 18.9 24.4 25.6 31.9 32.8 34.6 38.7 45.8 16 - 8 16 17.8 24 25.2 32 32.9 34.8 39.1 46.6 17 14.2 16.4 23.3 24.7 31.9 32.9 34.9 39.5 47.3 18 12 14.6 22.4 24 31.7 32.8 34.9 39.7 48 19 8.7 12.3 21.3 23 31.4 32.6 34.8 39.9 48.5 20 - 8.9 20 21.9 30.9 32.2 34.6 40 48.9 21 18.3 20.4 30.3 31.7 34.2 39.9 49.3 22 16.2 18.7 29.6 31.1 33.8 39.7 49.6 23 13.5 16.6 28.7 30.3 33.2 39.5 49.8 24 9.7 13.8 27.7 29.3 32.4 39.1 49.9 25 - 10 26.4 28.2 31.6 38.7 50 О Схема фрезерования с вертикальной подачей Рабочая подача Движение холостого хода Угол безопасного отвода инструмента (Р> 1°) Уменьшите подачу на 30% пока фреза не врежится на 3 мм Во избежании поломки СМП при быстром отводе инструмента на холостом ходу угол отвода должен превышать 1° (Ь) О Режимы резания Режимы резания 016,17 020, 21 025,26 032,33 035 040 050 Обозначение Твердость Сплав vc ( м/мин .) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) P Малоуглеродистая сталь, Низкоуглеродистая сталь (СтЗКП) ДО200НВ PC3500 200 (150 250) 0.03 0.20 0.04 0.30 0.05 0.30 0.05 0.30 0.06 0.30 0.06 0.30 0.07 0.30 Углеродистая сталь, Легированная сталь (Сталь50, Сталь40ХФА) До 100HRC PC3500 180 (120 220) 0.03 0.20 0.04 0.30 0.05 0.30 0.05 0.30 0.05 0.30 0.06 0.30 0.06 0.30 М Нержавеющая сталь (STS) ДО270НВ PC5300 160 (120 200) 0.03 0.15 0.04 0.25 0.05 0.25 0.05 0.25 0.05 0.25 0.06 0.25 0.06 0.25 к Чугун (GC, GCD) 350 Н мм2 PC5300 200 (150 250) 0.04 0.40 0.05 0.50 0.06 0.50 0.06 0.50 0.06 0.50 0.07 0.50 0.07 0.50 Закаленная сталь 40 55HrC PC5300 80 (50 120) 0.03 0.15 0.03 0.25 0.04 0.25 0.04 0.25 0.04 0.25 0.04 0.25 0.05 0.25 Примечание- Ступенчатая обработка требуется для отношения высоты к ширине ниже0.50 или для первоначального сверления Фрезерование 306
