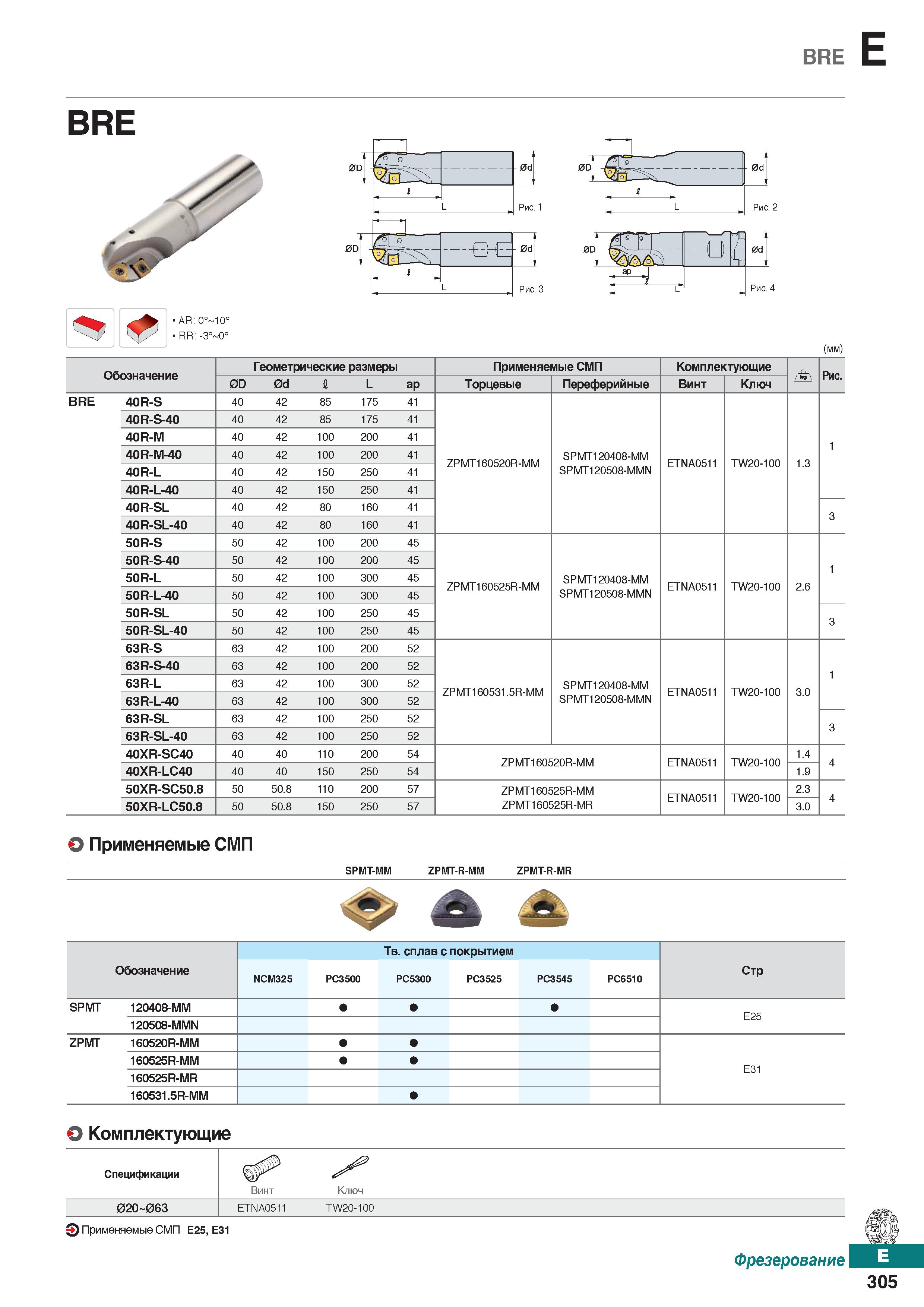

BRE E BRE g ’ LOj£e" - I 0d Рис. 2 AR: 0° 10° RR: -3° 0° (mm) Обозначение Геометрические размеры Применяемые сменные режущие пластины (СМП) Комплектующие Рис. 0D 0d I L ap Торцевые Переферийные Винт Ключ BRE 40R-S 40 42 85 175 41 40R-S-40 40 42 85 175 41 40R-M 40 42 100 200 41 40R-M-40 40 42 100 200 41 ZPMT160520R-MM SPMT120408-MM ETNA0511 TW20-100 1.3 1 40R-L 40 42 150 250 41 SPMT120508-MMN 40R-L-40 40 42 150 250 41 40R-SL 40 42 80 160 41 3 40R-SL-40 40 42 80 160 41 50R-S 50 42 100 200 45 50R-S-40 50 42 100 200 45 50R-L 50 42 100 300 45 ZPMT160525R-MM SPMT120408-MM ETNA0511 TW20-100 2.6 1 50R-L-40 50 42 100 300 45 SPMT120508-MMN 50R-SL 50 42 100 250 45 3 50R-SL-40 50 42 100 250 45 63R-S 63 42 100 200 52 63R-S-40 63 42 100 200 52 63R-L 63 42 100 300 52 ZPMT160531.5R-MM SPMT120408-MM ETNA0511 TW20-100 3.0 1 63R-L-40 63 42 100 300 52 SPMT120508-MMN 63R-SL 63 42 100 250 52 3 63R-SL-40 63 42 100 250 52 40XR-SC40 40 40 110 200 54 ZPMT160520R-MM ETNA0511 TW20-100 1.4 4 40XR-LC40 40 40 150 250 54 1.9 50XR-SC50.8 50 50.8 110 200 57 ZPMT160525R-MM ETNA0511 TW20-100 2.3 4 50XR-LC50.8 50 50.8 150 250 57 ZPMT160525R-MR 3.0 Применяемые сменные режущие пластины (СМП) SPMT-MM ZPMT-R-MM ZPMT-R-MR Твердый сплав с покрытием Обозначение NCM325 PC3500 PC5300 PC3525 PC3545 PC6510 Стр SPMT 120408-ММ Е25 120508-MMN ZPMT 160520R-MM 160525R-MM Е31 160525R-MR 160531.5R-MM Комплектующие Спецификации Винт Ключ 02О 063 ETNA0511 TW20-100 9 Применяемые сменные режущие пластины (СМП) Е25, Е31 Фрезерование 305
