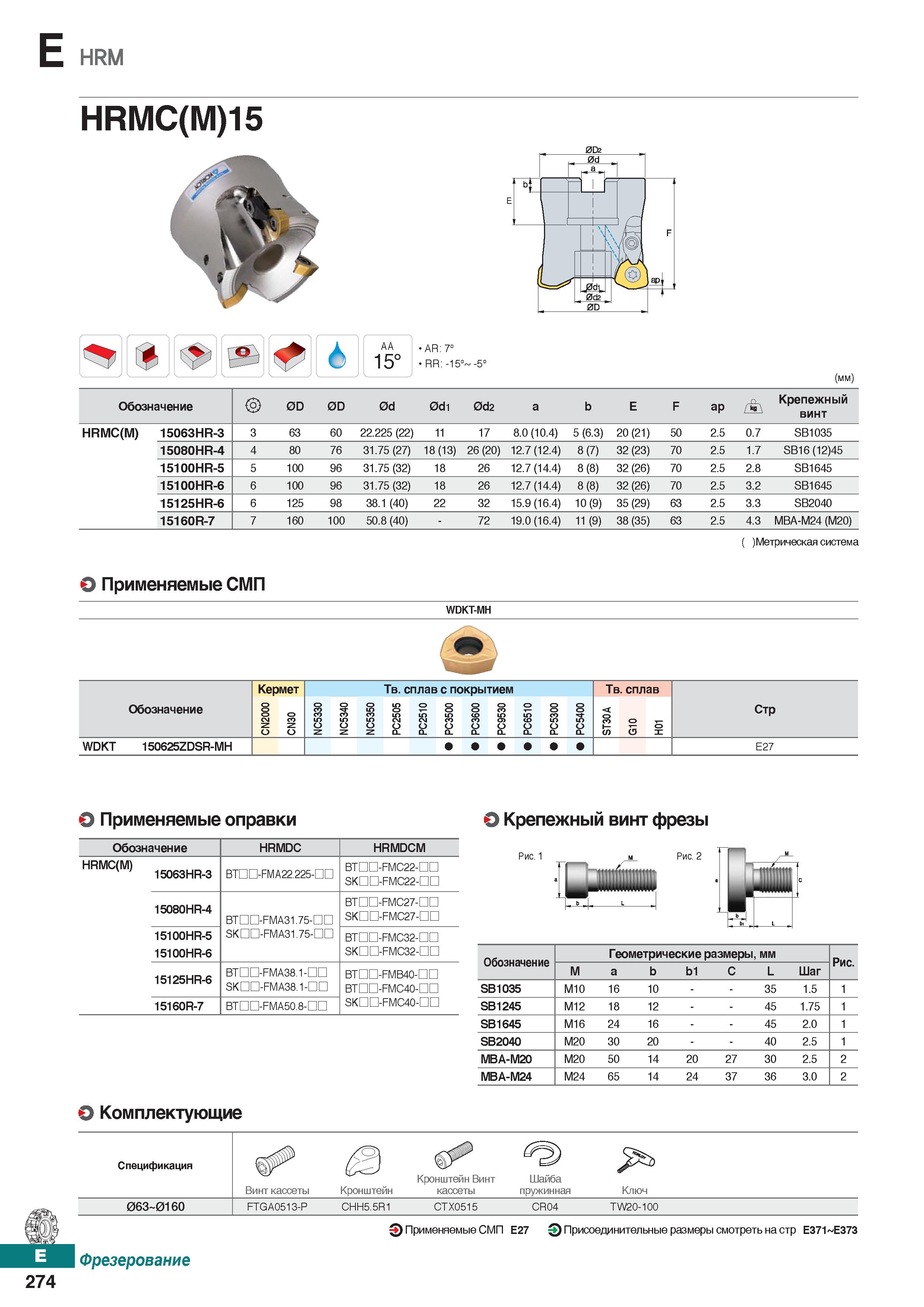

705 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E274

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E274 0705 Lab2u

E HRM HRMC(M)15 6 AA 15° AR: 7° RR: -15° -5° (mm) Обозначение 0D 0D 0d 0di 0d2 а b E F ap Крепежный винт HRMC(M) 15063HR-3 3 63 60 22.225 (22) 11 17 8.0(10.4) 5 (6.3) 20(21) 50 2.5 0.7 SB1035 15080HR-4 4 80 76 31.75(27) 18(13) 26 (20) 12.7(12.4) 8(7) 32 (23) 70 2.5 1.7 SB16 (12)45 15100HR-5 5 100 96 31.75(32) 18 26 12.7(14.4) 8(8) 32 (26) 70 2.5 2.8 SB1645 15100HR-6 6 100 96 31.75(32) 18 26 12.7(14.4) 8(8) 32 (26) 70 2.5 3.2 SB1645 15125HR-6 6 125 98 38.1 (40) 22 32 15.9(16.4) 10(9) 35 (29) 63 2.5 3.3 SB2040 15160R-7 7 160 100 50.8 (40) - 72 19.0(16.4) 11(9) 38 (35) 63 2.5 4.3 MBA-M24 (M20) (Метрическая система Применяемые сменные режущие пластины (СМП) WDKT-MH Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр WDKT 150625ZDSR-MH Е27 Применяемые оправки Обозначение HRMDC HRMDCM HRMC(M) 15063HR-3 BTDn-FMA22.225-nn BTDD-FMC22-nn SKDD-FMC22-nn 15080HR-4 BTDD-FMA31.75-nn SKDD-FMA31.75-nn BTDD-FMC27-nn SKDD-FMC27-nn 15100HR-5 15100HR-6 BTDD-FMC32-nn SKDD-FMC32-nn 15125HR-6 BTDD-FMA38.1-nn SKDD-FMA38.1-nn BTDD-FMB40-nn BTDD-FMC40-nn SKDD-FMC40-nn 15160R-7 BTDD-FMA50.8-nn О Крепежный винт фрезы I Рис. 1 Рис. 2 Обозначение Геометрические размеры, мм Рис. M а b b1 C L Шаг SB1035 M10 16 10 35 1.5 1 SB1245 M12 18 12 45 1.75 1 SB1645 M16 24 16 45 2.0 1 SB2040 M20 30 20 40 2.5 1 MBA-M20 M20 50 14 20 27 30 2.5 2 MBA-M24 M24 65 14 24 37 36 3.0 2 Комплектующие Спецификация Винт кассеты Кронштейн Кронштейн Винт кассеты Шайба пружинная Ключ 063 016O FTGA0513-P CHH5.5R1 СТХ0515 CR04 TW20-100 Применяемые сменные режущие пластины (СМП) Е27 0 Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 274
