Фрезы Korloy с твердосплавными пластинами HRM HRMC(M)13

Фрезы Korloy с твердосплавными пластинами HRM HRMC(M)13

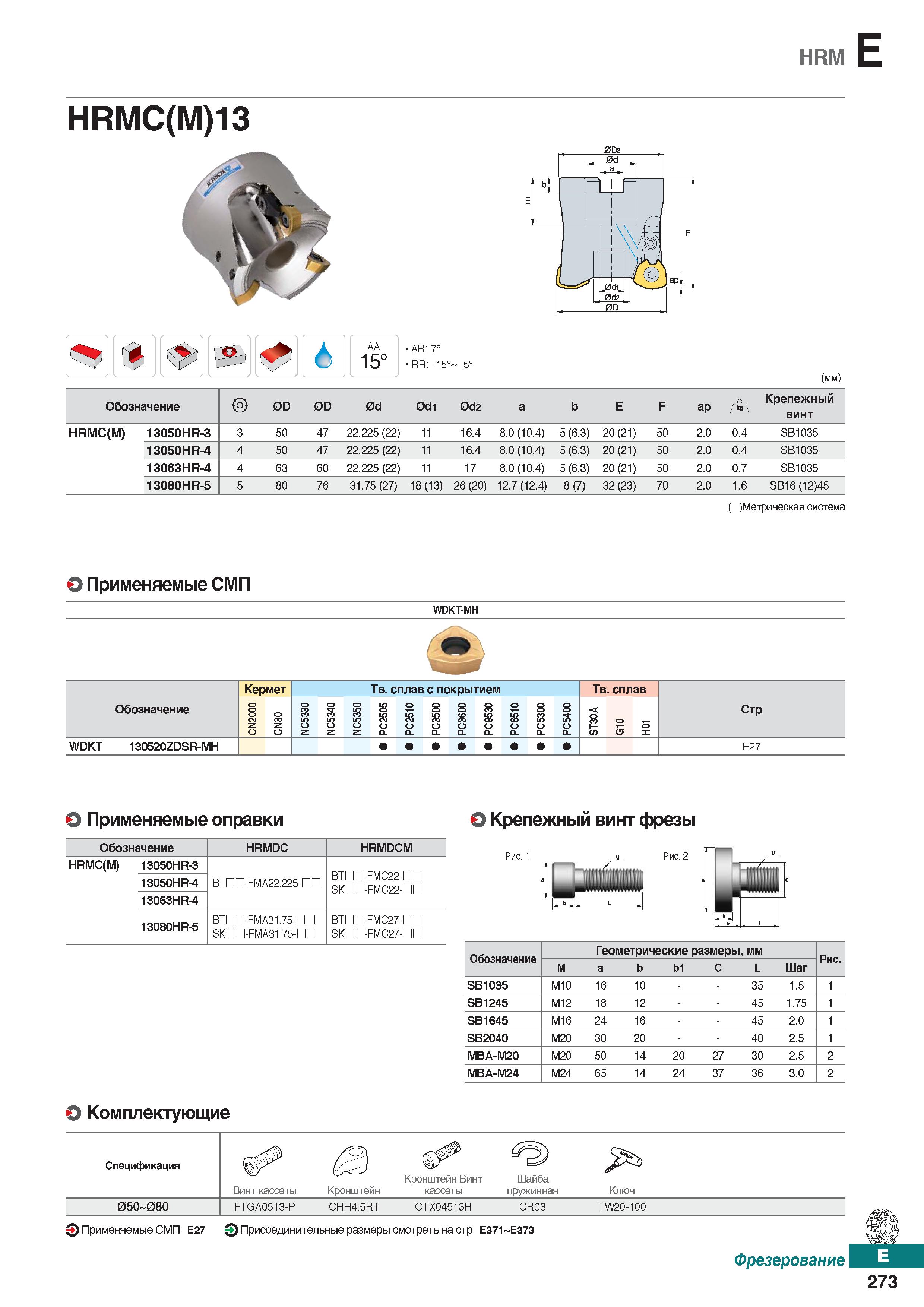

Фрезы Korloy с твердосплавными пластинами HRM HRMC(M)13 _ ж AA 6 15° AR: 7° RR: -15° -5° (mm) Обозначение 0D 0D 0d 0di 0d2 a b E F ap Крепежный винт HRMC(M) 13050HR-3 3 50 47 22.225 (22) 11 16.4 8.0 (10.4) 5 (6.3) 20(21) 50 2.0 0.4 SB1035 13050HR-4 4 50 47 22.225 (22) 11 16.4 8.0 (10.4) 5 (6.3) 20(21) 50 2.0 0.4 SB1035 13063HR-4 4 63 60 22.225 (22) 11 17 8.0 (10.4) 5 (6.3) 20(21) 50 2.0 0.7 SB1035 13080HR-5 5 80 76 31.75(27) 18(13) 26 (20) 12.7 (12.4) 8(7) 32 (23) 70 2.0 1.6 SB16 (12)45 (Метрическая система Применяемые сменные режущие пластины (СМП) WDKT-MH Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 РС2505 РС2510 РС3500 РС3600 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр WDKT 130520ZDSR-MH Е27 Применяемые оправки Обозначение HRMDC HRMDCM HRMC(M) 13050HR-3 BTDn-FMA22.225-nn BTDD-FMC22-nn SKDD-FMC22-DC 13050HR-4 13063HR-4 13080HR-5 BTDD-FMA31.75-nn SKDD-FMA31.75-nn BTDD-FMC27-nn SKDD-FMC27-nn О Крепежный винт фрезы Рис. 1 Рис. 2 ГГЪ . мшш, 40 Обозначение Геометрические размеры, мм Рис. M а b b1 C L Шаг SB1035 М10 16 10 35 1.5 1 SB1245 М12 18 12 45 1.75 1 SB1645 М16 24 16 45 2.0 1 SB2040 М20 30 20 40 2.5 1 MBA-M20 М20 50 14 20 27 30 2.5 2 MBA-M24 М24 65 14 24 37 36 3.0 2 Комплектующие Спецификация Винт кассеты Кронштейн Кронштейн Винт кассеты Шайба пружинная Ключ 05O 08O FTGA0513-P CHH4.5R1 СТХ04513Н CR03 TW20-100 Применяемые сменные режущие пластины (СМП) Е27 Q Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование 273
