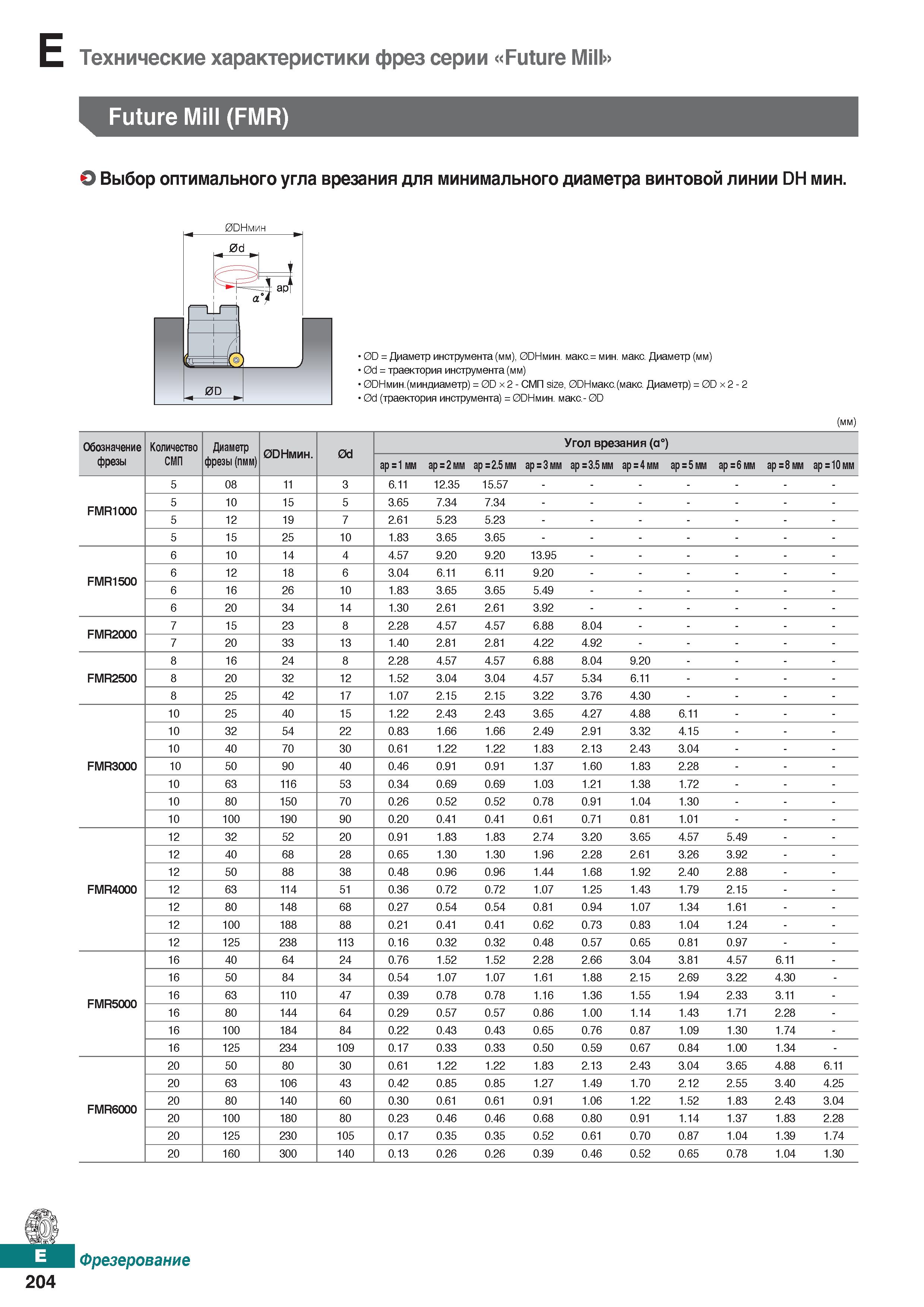

Технические характеристики фрез серии Future Mill Future Mill (FMR) Выбор оптимального угла врезания для минимального диаметра винтовой линии DH мин. 0D = Диаметр инструмента (мм), 0DHmhh. макс.= мин. макс. Диаметр (мм) 0d = траектория инструмента (мм) 0ОНмин.(миндиаметр) = 0Dx2- СМП size, 0ОНмакс.(макс. Диаметр ) = 0Dx2-2 0d (траектория инструмента) = 0DHmhh. макс.- 0D (мм) Обозначение Количество Диаметр 0DHmmh. 0d Угол врезания (а°) фрезы СИП фрезы (пмм) ар=1 мм ар=2мм ар =2.5 мм ар=3мм ар =3.5 мм ар=4мм ар=5мм ар=6мм ар=8мм ар=10мм 5 08 11 3 6.11 12.35 15.57 - FMR1000 5 10 15 5 3.65 7.34 7.34 - 5 12 19 7 2.61 5.23 5.23 - 5 15 25 10 1.83 3.65 3.65 - 6 10 14 4 4.57 9.20 9.20 13.95 FMR1500 6 12 18 6 3.04 6.11 6.11 9.20 6 16 26 10 1.83 3.65 3.65 5.49 6 20 34 14 1.30 2.61 2.61 3.92 FMR2000 7 15 23 8 2.28 4.57 4.57 6.88 8.04 - 7 20 33 13 1.40 2.81 2.81 4.22 4.92 - 8 16 24 8 2.28 4.57 4.57 6.88 8.04 9.20 FMR2500 8 20 32 12 1.52 3.04 3.04 4.57 5.34 6.11 8 25 42 17 1.07 2.15 2.15 3.22 3.76 4.30 10 25 40 15 1.22 2.43 2.43 3.65 4.27 4.88 6.11 - 10 32 54 22 0.83 1.66 1.66 2.49 2.91 3.32 4.15 - 10 40 70 30 0.61 1.22 1.22 1.83 2.13 2.43 3.04 - FMR3000 10 50 90 40 0.46 0.91 0.91 1.37 1.60 1.83 2.28 - 10 63 116 53 0.34 0.69 0.69 1.03 1.21 1.38 1.72 - 10 80 150 70 0.26 0.52 0.52 0.78 0.91 1.04 1.30 - 10 100 190 90 0.20 0.41 0.41 0.61 0.71 0.81 1.01 - 12 32 52 20 0.91 1.83 1.83 2.74 3.20 3.65 4.57 5.49 12 40 68 28 0.65 1.30 1.30 1.96 2.28 2.61 3.26 3.92 12 50 88 38 0.48 0.96 0.96 1.44 1.68 1.92 2.40 2.88 FMR4000 12 63 114 51 0.36 0.72 0.72 1.07 1.25 1.43 1.79 2.15 12 80 148 68 0.27 0.54 0.54 0.81 0.94 1.07 1.34 1.61 12 100 188 88 0.21 0.41 0.41 0.62 0.73 0.83 1.04 1.24 12 125 238 113 0.16 0.32 0.32 0.48 0.57 0.65 0.81 0.97 16 40 64 24 0.76 1.52 1.52 2.28 2.66 3.04 3.81 4.57 6.11 - 16 50 84 34 0.54 1.07 1.07 1.61 1.88 2.15 2.69 3.22 4.30 - FMR5000 16 63 110 47 0.39 0.78 0.78 1.16 1.36 1.55 1.94 2.33 3.11 - 16 80 144 64 0.29 0.57 0.57 0.86 1.00 1.14 1.43 1.71 2.28 - 16 100 184 84 0.22 0.43 0.43 0.65 0.76 0.87 1.09 1.30 1.74 - 16 125 234 109 0.17 0.33 0.33 0.50 0.59 0.67 0.84 1.00 1.34 - 20 50 80 30 0.61 1.22 1.22 1.83 2.13 2.43 3.04 3.65 4.88 6.11 20 63 106 43 0.42 0.85 0.85 1.27 1.49 1.70 2.12 2.55 3.40 4.25 FMR6000 20 80 140 60 0.30 0.61 0.61 0.91 1.06 1.22 1.52 1.83 2.43 3.04 20 100 180 80 0.23 0.46 0.46 0.68 0.80 0.91 1.14 1.37 1.83 2.28 20 125 230 105 0.17 0.35 0.35 0.52 0.61 0.70 0.87 1.04 1.39 1.74 20 160 300 140 0.13 0.26 0.26 0.39 0.46 0.52 0.65 0.78 1.04 1.30 Фрезерование 204
