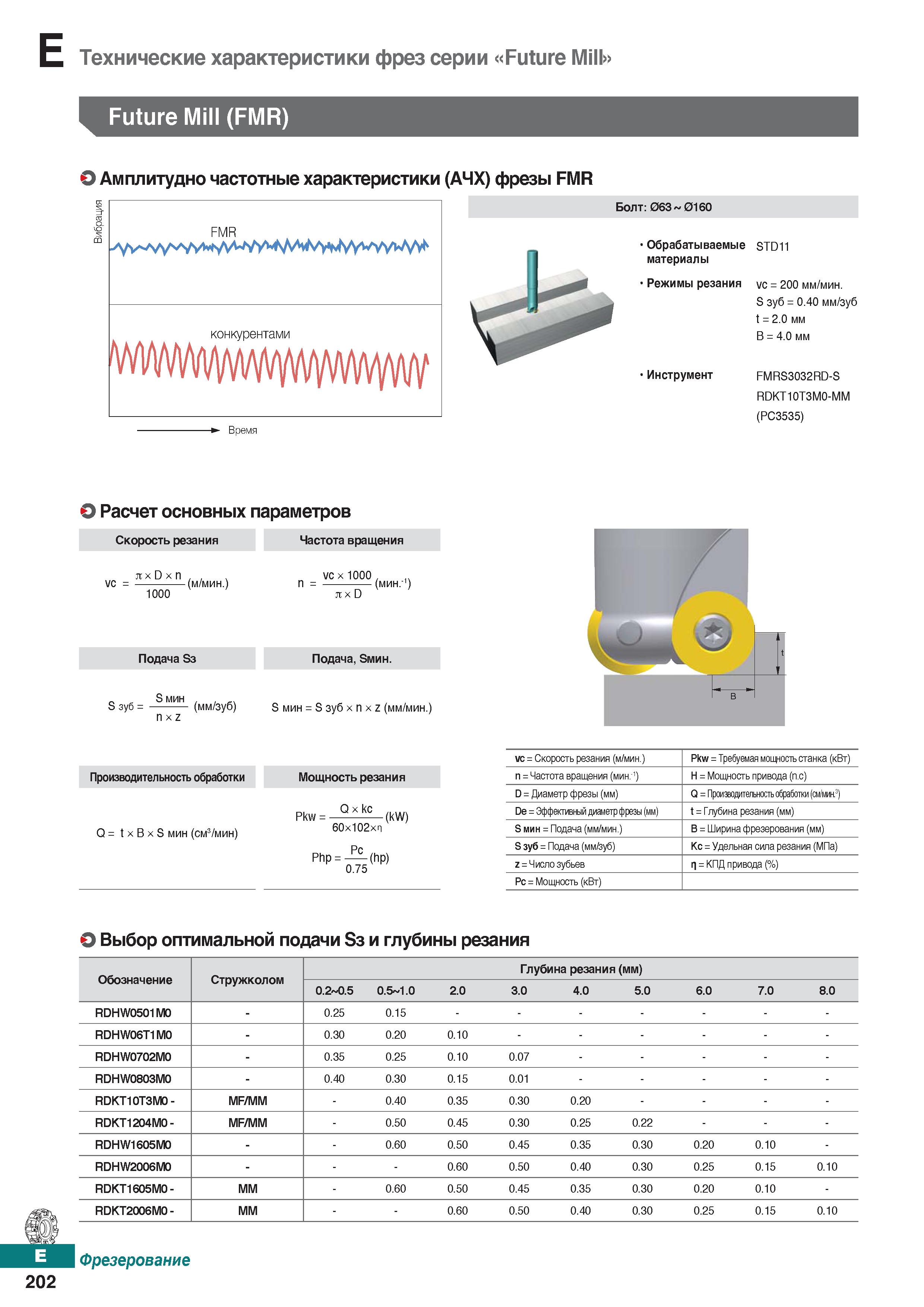

Технические характеристики фрез серии Future Mill Future Mill (FMR) Амплитудно частотные характеристики (АЧХ) фрезы FMR FMR конкурентами Болт: 063 016О Обрабатываемые STD11 материалы Режимы резания vc = 200 мм/мин . S зуб = 0.40 мм/зуб t = 2.0 мм В = 4.0 мм Инструмент Время FMRS3032RD-S RDKT10T3M0-MM (РС3535) Расчет основных параметров Скорость резания Частота вращения лxDxn . , vc = ( м/мин .) 1000 VCx 1000, = (мин.1) ixD Подача S3 Подача, Smhh. „ S мин S зуб = (мм/зуб) nxZ S мин = S зуб xnxz (мм/мин .) Производительность обработки Мощность резания Q= txBxS мин (см3 мин) г-.. Qx kc ...... Pkw = -(kW) 60x102xn Php = (hP) 0.75 vc = Скорость резания ( м/мин .) Pkw = Требуемая мощность станка (кВт) n = Частота вращения (мин:1) H = Мощность привода (п.с) D = Диаметр фрезы (мм) Q = Производительность обработки (с м/мин .3) De = Эффективный диаметр фрезы (мм) t = Глубина резания (мм) S мин = Подача (мм/мин .) В = Ширина фрезерования (мм) S зуб = Подача (мм/зуб) Kc = Удельная сила резания (МПа) z = Числозубьев П = КПД привода (%) Рс = Мощность (кВт) О Выбор оптимальной подачи S3 и глубины резания Обозначение Стружколом Глубина резания (мм) 0.2 0.5 0.5 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 RDHW0501M0 - 0.25 0.15 - RDHW06T1M0 - 0.30 0.20 0.10 RDHW0702M0 - 0.35 0.25 0.10 0.07 - RDHW0803M0 - 0.40 0.30 0.15 0.01 - RDKT10T3M0- MF MM - 0.40 0.35 0.30 0.20 RDKT1204M0- MF MM - 0.50 0.45 0.30 0.25 0.22 - RDHW1605M0 0.60 0.50 0.45 0.35 0.30 0.20 0.10 - RDHW2006M0 - 0.60 0.50 0.40 0.30 0.25 0.15 0.10 RDKT1605M0- MM - 0.60 0.50 0.45 0.35 0.30 0.20 0.10 - RDKT2006M0- MM 0.60 0.50 0.40 0.30 0.25 0.15 0.10 в - фрезерование 202
