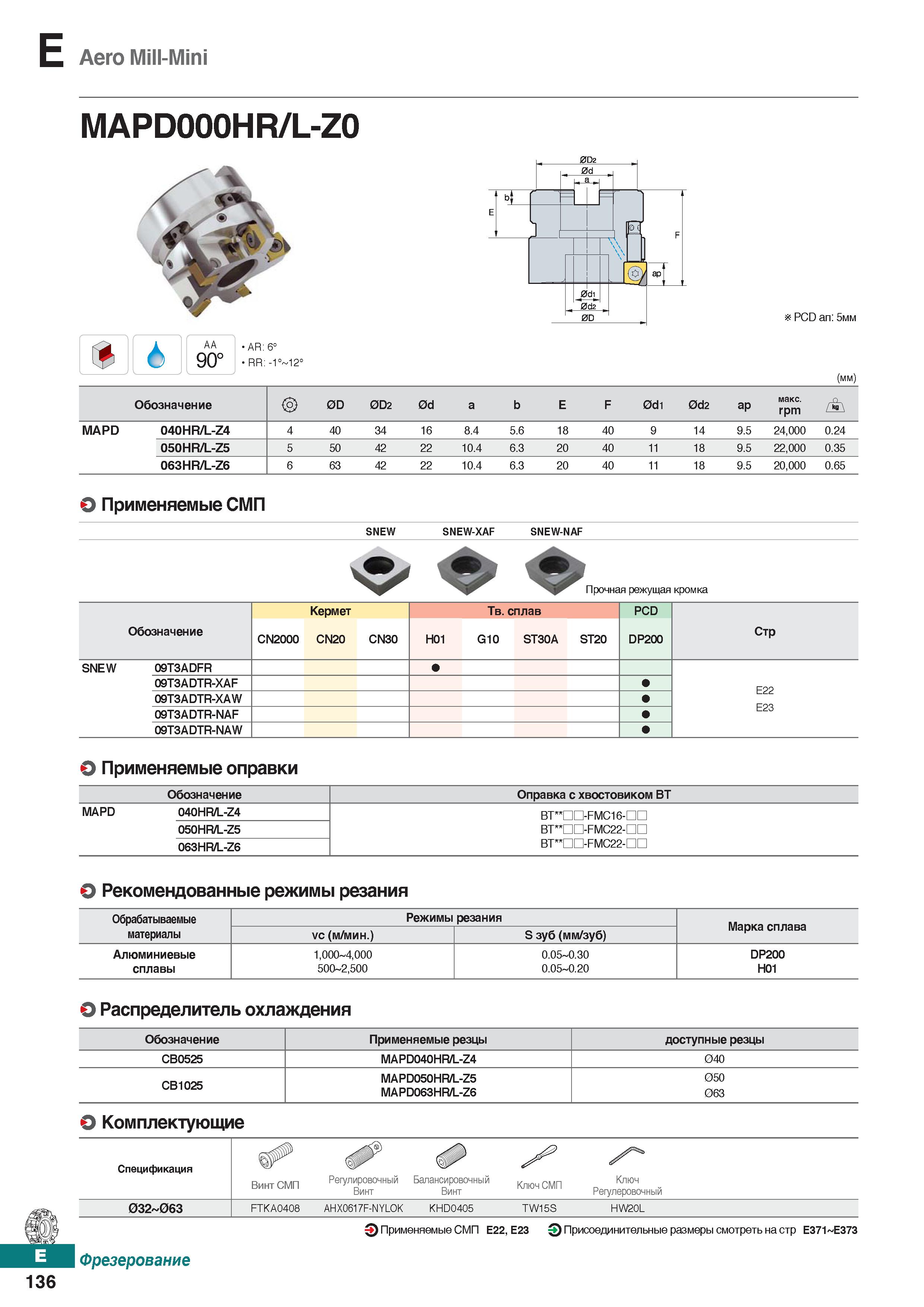

Aero Mill-Mini MAPD000HR/L-Z0 PCD an: 5mm (mm) Обозначение 0D 0D2 0d a b E F 0di 0d2 ap макс. rpm A MAPD 040HR/L-Z4 4 40 34 16 8.4 5.6 18 40 9 14 9.5 24,000 0.24 050HR/L-Z5 5 50 42 22 10.4 6.3 20 40 11 18 9.5 22,000 0.35 063HR/L-Z6 6 63 42 22 10.4 6.3 20 40 11 18 9.5 20,000 0.65 Применяемые сменные режущие пластины (СМП) SNEW SNEW-XAF SNEW-NAF Прочная режущая кромка Обозначение Кермет Твердый сплав PCD Стр CN2000 CN20 CN30 H01 G10 ST30A ST20 DP200 SNEW 09T3ADFR 09T3ADTR-XAF 09T3ADTR-XAW E23 09T3ADTR-NAF 09T3ADTR-NAW Применяемые оправки Обозначение Оправка с хвостовиком ВТ MAPD 040HR/L-Z4 ВТ Ш-РМС16-Ш 050HR/L-Z5 BT DD-FMC22-nC 063HR/L-Z6 BT DD-FMC22-nC Рекомендованные режимы резания Обрабатываемые Режимы резания Марка сплава материалы vc ( м/мин .) S зуб (мм/зуб) Алюминиевые 1,000-4,000 0.05-0.30 DP200 сплавы 500-2,500 0.05-0.20 H01 О Распределитель охлаждения Обозначение Применяемые резцы доступные резцы CB0525 MAPD040HR/L-Z4 040 CB1025 MAPD050HR/L-Z5 MAPD063HR/L-Z6 050 063 Комплектующие Спецификация Винт СМП Регулировочный Винт Балансировочный Винт Ключ СМП Ключ Регулеровочный 032 063 FTKA0408 AHXQ617F-NYLOK KHD0405 TW15S HW20L Применяемые сменные режущие пластины (СМП) Е22,Е23 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 136
