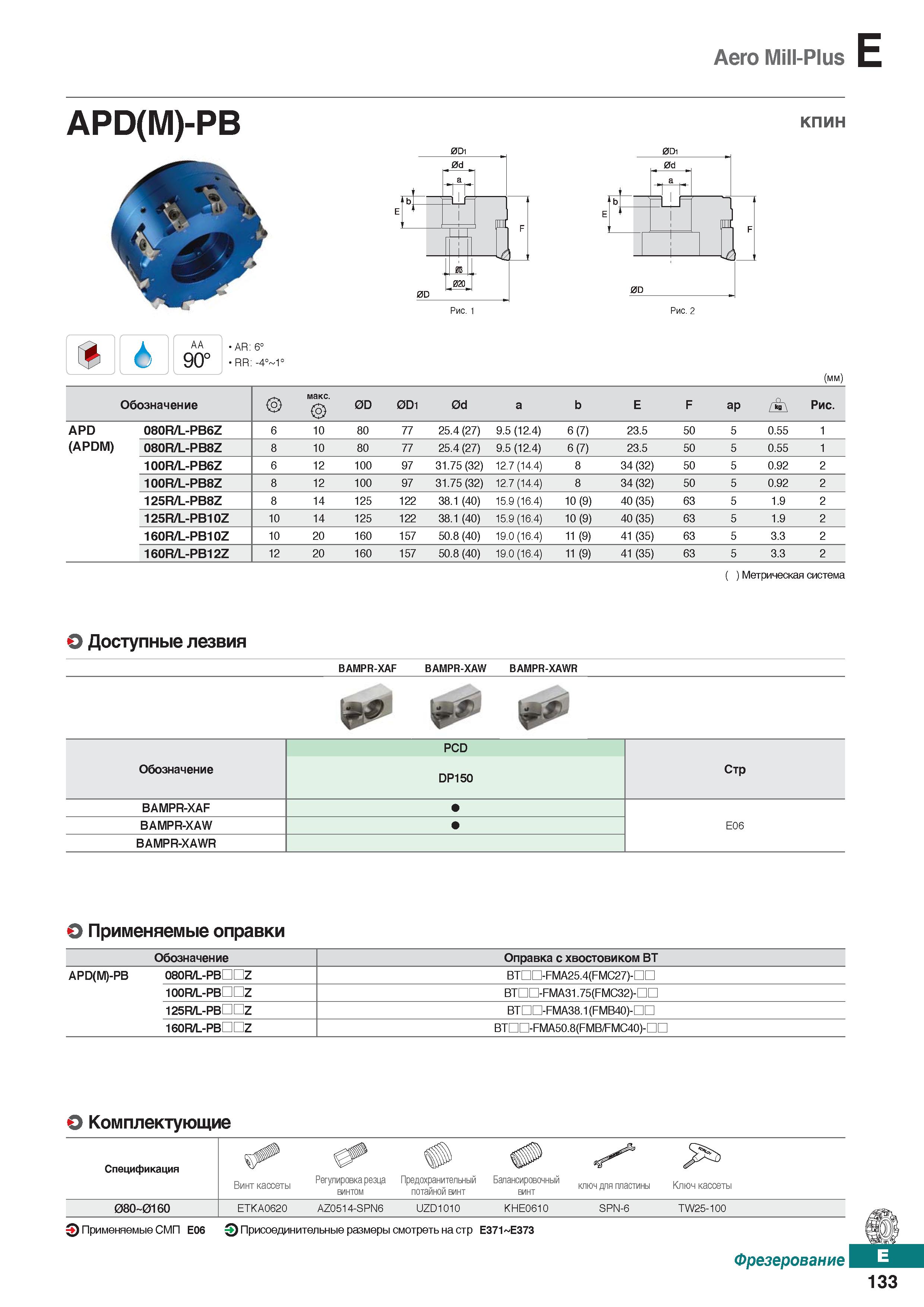

Aero Mill-Plus APD(M)-PB 0D1 0D JT кпин Рис. 2 6 AA 90° AR: 6° . RR; (mm) Обозначение макс. 0D 0D1 0d a b E F ap Гъ' Рис. APD 080R/L-PB6Z 6 10 80 77 25.4 (27) 9.5 (12.4) 6(7) 23.5 50 5 0.55 1 (APDM) 080R/L-PB8Z 8 10 80 77 25.4 (27) 9.5 (12.4) 6(7) 23.5 50 5 0.55 1 100R/L-PB6Z 6 12 100 97 31.75(32) 12.7(14.4) 8 34 (32) 50 5 0.92 2 100R/L-PB8Z 8 12 100 97 31.75(32) 12.7(14.4) 8 34 (32) 50 5 0.92 2 125R/L-PB8Z 8 14 125 122 38.1 (40) 15.9(16.4) 10(9) 40 (35) 63 5 1.9 2 125R/L-PB10Z 10 14 125 122 38.1 (40) 15.9(16.4) 10(9) 40 (35) 63 5 1.9 2 160R/L-PB10Z 10 20 160 157 50.8 (40) 19.0(16.4) 11 (9) 41 (35) 63 5 3.3 2 160R/L-PB12Z 12 20 160 157 50.8 (40) 19.0(16.4) 11 (9) 41 (35) 63 5 3.3 2 ) Метрическая система О Доступные лезвия BAMPR-XAF BAMPR-XAW BAMPR-XAWR Обозначение PCD Стр DP150 BAMPR-XAF BAMPR-XAW E06 BAMPR-XAWR Применяемые оправки Обозначение Оправка с хвостовиком ВТ APD(M)-PB 080R/L-PBDDZ BTDn-FMA25.4(FMC27)-nn 100R/L-PBDDZ BTDn-FMA31.75(FMC32)-nn 125R/L-PBDDZ BTDn-FMA38.1(FMB40)-nn 160R/L-PBDDZ BTDn-FMA50.8(FMB FMC40)-nn Комплектующие Спецификация Винт кассеты Регулировка резца ВИНТОМ Предохранительный потайной винт Балансировочный винт ключ для пластины Ключ кассеты 08O 016O ETKA0620 AZ0514-SPN6 UZD1010 КНЕ0610 SPN-6 TW25-100 Применяемые сменные режущие пластины (СМП) E06 0 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 133
