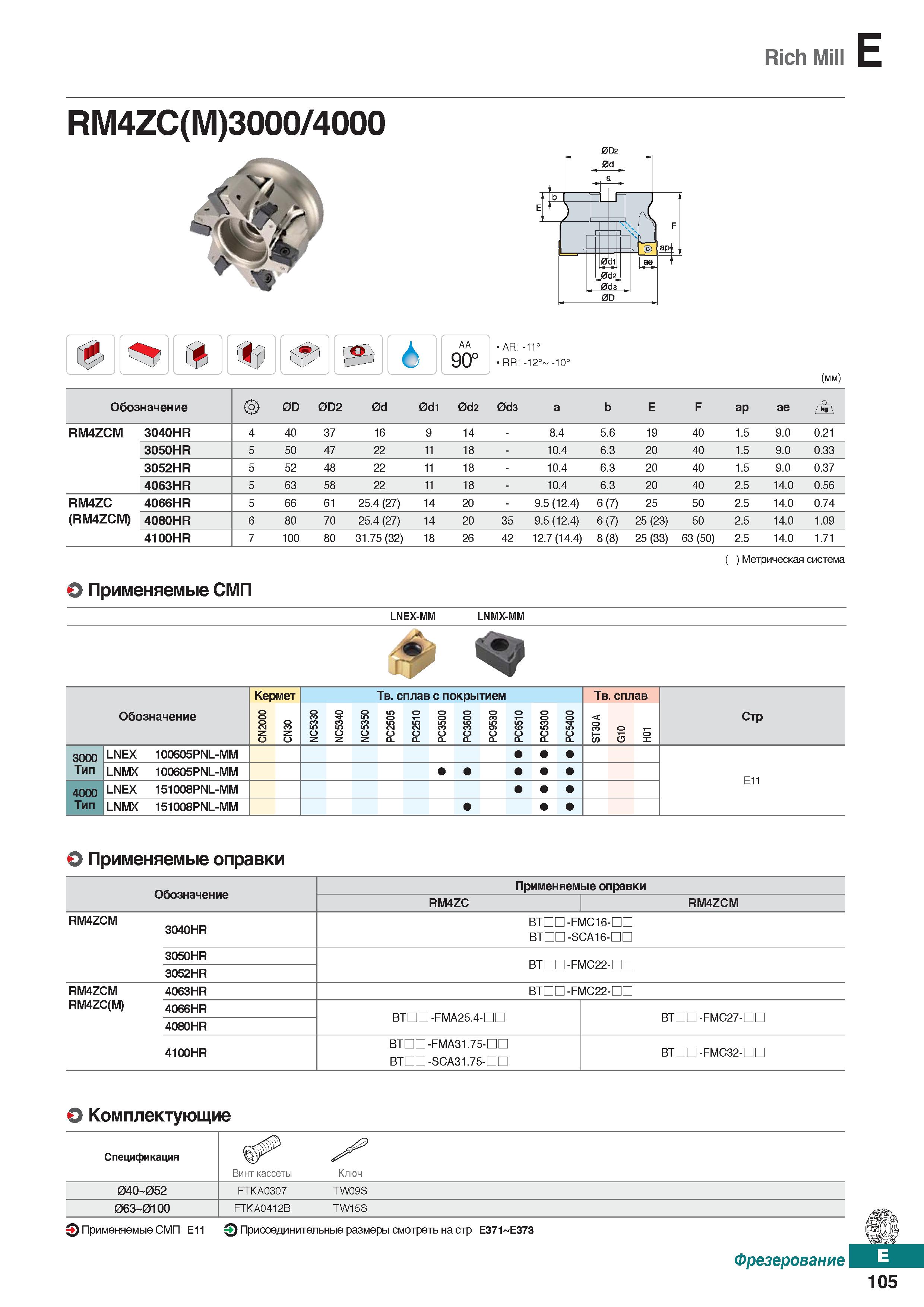

536 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E105

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E105 0536 Lab2u

Rich Mill E RM4ZC(M)3000 4000 0D2 h AA 90° AR: -11° RR: -12° -10° (mm) Обозначение 0D 0D2 0d 0d1 0d2 0d3 a b E F ap ae RM4ZCM 3040HR 4 40 37 16 9 14 - 8.4 5.6 19 40 1.5 9.0 0.21 3050HR 5 50 47 22 11 18 - 10.4 6.3 20 40 1.5 9.0 0.33 3052HR 5 52 48 22 11 18 - 10.4 6.3 20 40 1.5 9.0 0.37 4063HR 5 63 58 22 11 18 - 10.4 6.3 20 40 2.5 14.0 0.56 RM4ZC 4066HR 5 66 61 25.4 (27) 14 20 - 9.5 (12.4) 6(7) 25 50 2.5 14.0 0.74 (RM4ZCM) 4080HR 6 80 70 25.4 (27) 14 20 35 9.5 (12.4) 6(7) 25 (23) 50 2.5 14.0 1.09 4100HR 7 100 80 31.75 (32) 18 26 42 12.7 (14.4) 8(8) 25 (33) 63 (50) 2.5 14.0 1.71 ) Метрическая система Применяемые сменные режущие пластины (СМП) LNEX-MM LNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NC5330 NC5340 NC5350 PC2505 PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр 3000 LNEX 100605PNL-MM Тип LNMX 100605PNL-MM Е11 4000 LNEX 151008PNL-MM Тип LNMX 151008PNL-MM Применяемые оправки Обозначение Применяемые оправки RM4ZC RM4ZCM RM4ZCM 3040HR ВТПП-FMC16-nn ВТПП -SCA16-nn 3050HR ВТПП-FMC22-nn 3052HR RM4ZCM 4063HR ВТПП-FMC22-nn RM4ZC(M) 4066HR ВТПП -FMA25.4-nn ВТПП -FMC27-nn 4080HR 4100HR ВТПП-FMA31.75-nn ВТПП -SCA31.75-nn ВТПП -FMC32-nn Комплектующие Спецификация У Винт кассеты Ключ 04О 052 FTKA0307 TW09S 063 01ОО FTKA0412B TW15S Применяемые сменные режущие пластины (СМП) E11 Присоединительные размеры смотреть на стр E371 E373 Фрезерование 105
