535 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E104

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E104 0535 Lab2u

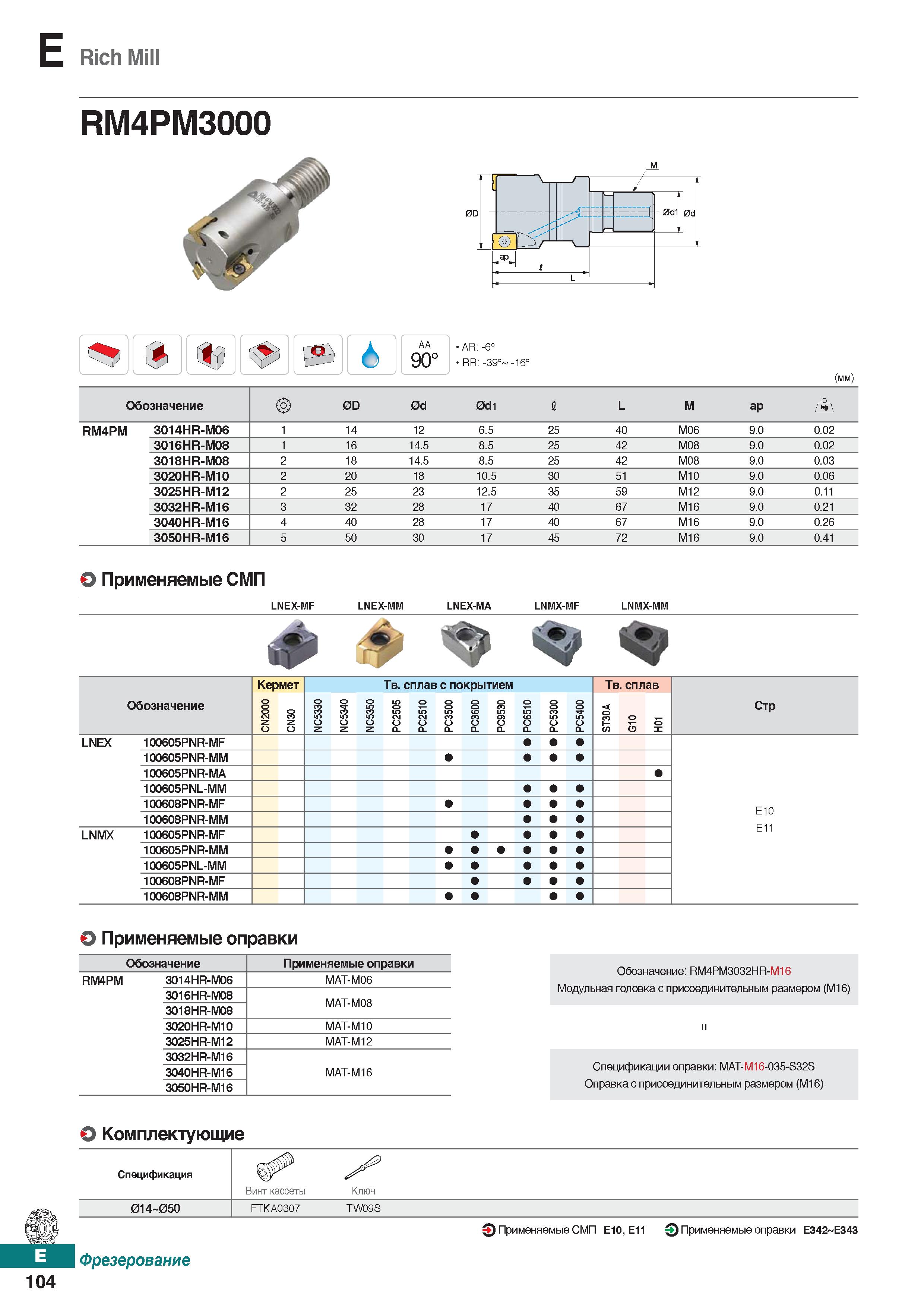

E Rich Mill AA 90° AR: -6° RR: -39° -16° (mm) Обозначение 0D 0d 0di I L M ap RM4PM 3014HR-M06 1 14 12 6.5 25 40 M06 9.0 0.02 3016HR-M08 1 16 14.5 8.5 25 42 M08 9.0 0.02 3018HR-M08 2 18 14.5 8.5 25 42 M08 9.0 0.03 3020HR-M10 2 20 18 10.5 30 51 M10 9.0 0.06 3025HR-M12 2 25 23 12.5 35 59 M12 9.0 0.11 3032HR-M16 3 32 28 17 40 67 M16 9.0 0.21 3040HR-M16 4 40 28 17 40 67 M16 9.0 0.26 3050HR-M16 5 50 30 17 45 72 M16 9.0 0.41 Применяемые сменные режущие пластины (СМП) LNEX-MF LNEX-ММ LNEX-МА LNMX-MF LNMX-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр CN2000 CN30 NC5330 NC5340 NC5350 5 0 5 CN C P PC2510 PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 LNEX 100605PNR-MF 100605PNR-MM 100605PNR-MA 100605PNL-MM 100608PNR-MF ЕЮ 100608PNR-MM LNMX 100605PNR-MF 100605PNR-MM 100605PNL-MM 100608PNR-MF 100608PNR-MM Применяемые оправки Обозначение Применяемые оправки RM4PM 3014HR-M06 МАТ-М06 3016HR-M08 МАТ-М08 3018HR-M08 3020HR-M10 МАТ-М10 3025HR-M12 МАТ-М12 3032HR-M16 МАТ-М16 3040HR-M16 3050HR-M16 Обозначение RM4PM3032HR-M16 Модульная головка с присоединительным размером (М16) = Спецификации оправки: MAT-M16-035-S32S Оправкасприсоединительным размером (М16) Комплектующие Спецификация Винт кассеты Ключ 014 05О FTKA0307 TW09S Фрезерование Применяемые сменные режущие пластины (СМП) Е10,Е11 Применяемые оправки E342 E343 104
