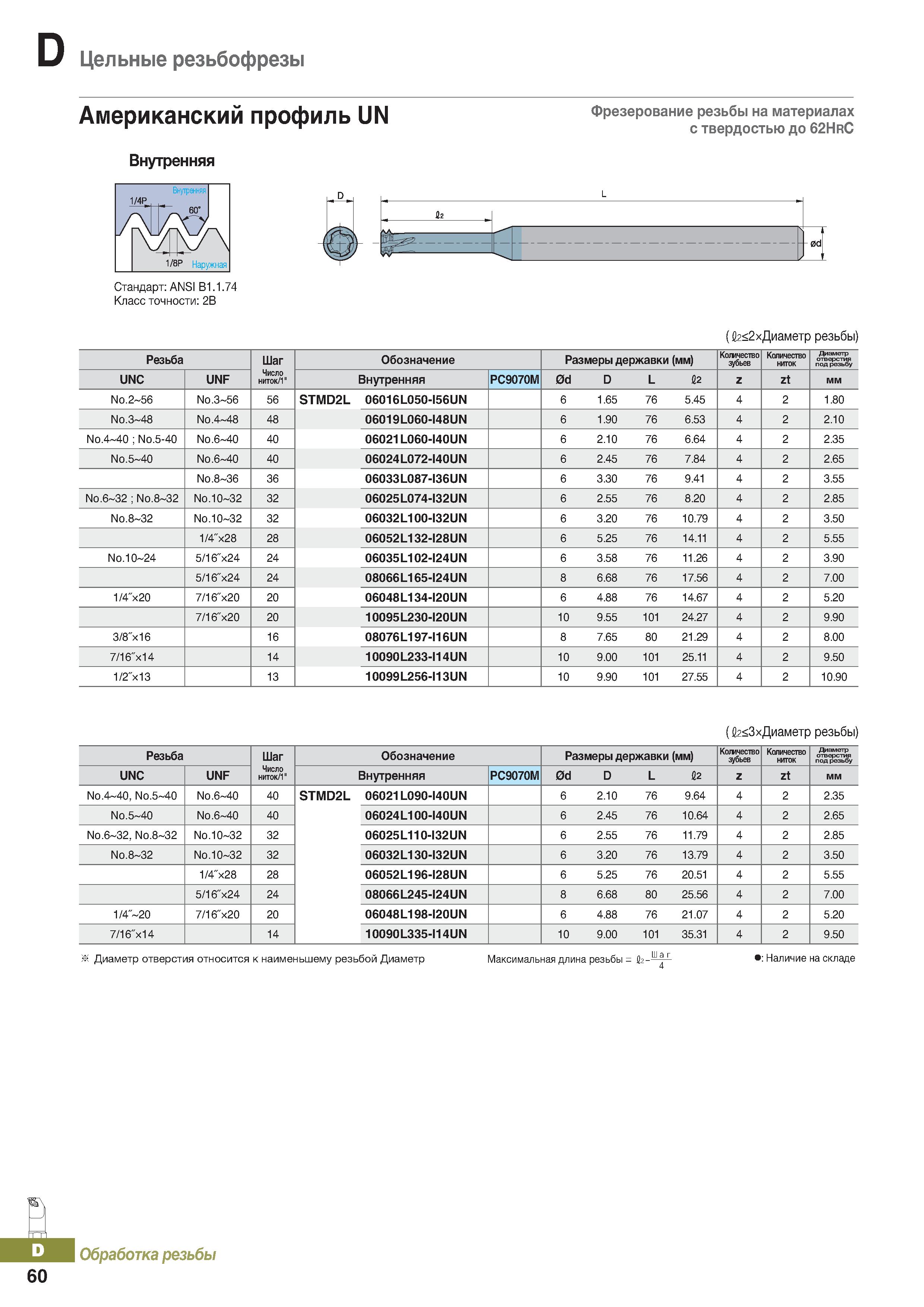

Цельные резьбофрезы Американский профиль UN Внутренняя Фрезерование резьбы на материалах с твердостью до 62HrC 0d Стандарт: ANSI В1.1.74 Класс точности: 2В (Й2<2х Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество ниток Диаметр отверстия под резьбу UNC UNF Число ниток 1" Внутренняя РС9070М 0d D L 12 z Zt ММ N0.2-56 No.3 56 56 STMD2L 06016L050-I56UN 6 1.65 76 5.45 4 2 1.80 N0.3-48 No.4 48 48 06019L060-I48UN 6 1.90 76 6.53 4 2 2.10 No.4 40 ; No.5-40 No.6 40 40 06021L060-I40UN 6 2.10 76 6.64 4 2 2.35 No.5 40 No.6 40 40 06024L072-I40UN 6 2.45 76 7.84 4 2 2.65 No.8-36 36 06033L087-I36UN 6 3.30 76 9.41 4 2 3.55 No.6 32 ; No.8 32 No.10 32 32 06025L074-I32UN 6 2.55 76 8.20 4 2 2.85 No.8 32 No.10 32 32 06032L100-I32UN 6 3.20 76 10.79 4 2 3.50 1 4"x28 28 06052L132-I28UN 6 5.25 76 14.11 4 2 5.55 No.10 24 5 16"x24 24 06035L102-I24UN 6 3.58 76 11.26 4 2 3.90 5 16"x24 24 08066L165-I24UN 8 6.68 76 17.56 4 2 7.00 1 4"x20 7 16"x20 20 06048L134-I20UN 6 4.88 76 14.67 4 2 5.20 7 16"x20 20 10095L230-I20UN 10 9.55 101 24.27 4 2 9.90 3 8"x16 16 08076L197-I16UN 8 7.65 80 21.29 4 2 8.00 7 16"x14 14 10090L233-I14UN 10 9.00 101 25.11 4 2 9.50 1 2"x13 13 10099L256-I13UN 10 9.90 101 27.55 4 2 10.90 (Й2<Зх Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество ниток Диаметр отверстия под резьбу UNC UNF Число ниток 1" Внутренняя РС9070М 0d D L 12 z Zt ММ No.4-40, No.5-40 No.6-40 40 STMD2L 06021L090-I40UN 6 2.10 76 9.64 4 2 2.35 No.5 40 No.6-40 40 06024L100-I40UN 6 2.45 76 10.64 4 2 2.65 No.6-32, No.8-32 No.10-32 32 06025L110-I32UN 6 2.55 76 11.79 4 2 2.85 No.8-32 No.10-32 32 06032L130-I32UN 6 3.20 76 13.79 4 2 3.50 1 4"x28 28 06052L196-I28UN 6 5.25 76 20.51 4 2 5.55 5 16"x24 24 08066L245-I24UN 8 6.68 80 25.56 4 2 7.00 1 4" 20 7 16"x20 20 06048L198-I20UN 6 4.88 76 21.07 4 2 5.20 7 16"x14 14 10090L335-I14UN 10 9.00 101 35.31 4 2 9.50 Диаметр отверстия относится к наименьшему резьбой Диаметр Максимальная длина резьбы = Й2 - Наличие инструмента на складе .L Обработка резьбы 60
