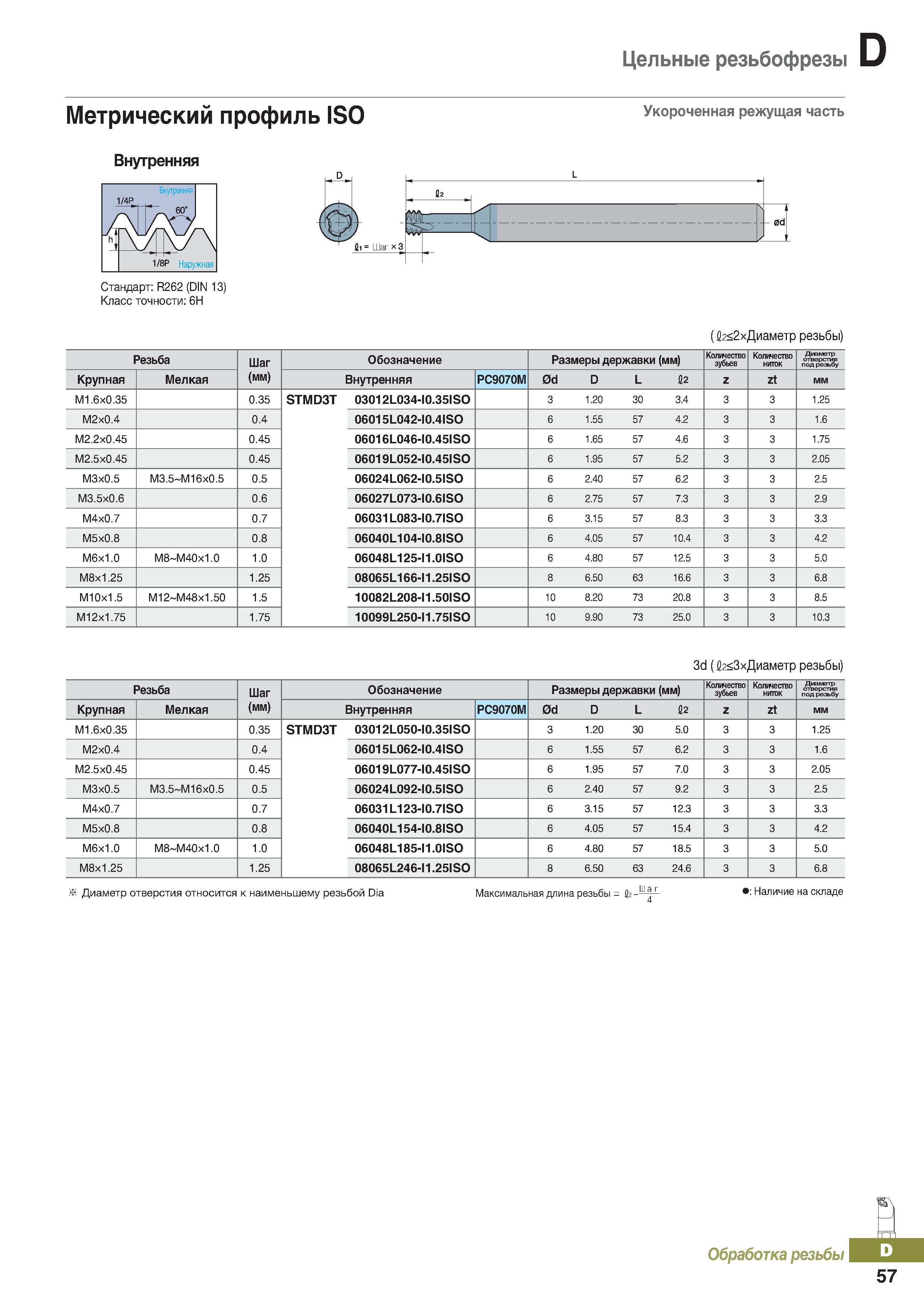

414 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.D57

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. D57 0414 Lab2u

Цельные резьбофрезы МетрИЧеСКИЙ ПрОфИЛЬ ISO Укороченная режущая часть Внутренняя Стандарт: R262 (DIN 13) Класс точности: 6Н (Й2<2х Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество ниток Диаметр отверстия под резьбу Крупная Мелкая (мм) Внутренняя РС9070М 0d D L 12 z Zt ММ М1.6х0.35 0.35 STMD3T 03012L034-I0.35is0 3 1.20 30 3.4 3 3 1.25 М2х0.4 0.4 06015L042-I0.4is0 6 1.55 57 4.2 3 3 1.6 М2.2х0.45 0.45 06016L046-I0.45is0 6 1.65 57 4.6 3 3 1.75 М2.5х0.45 0.45 06019L052-I0.45is0 6 1.95 57 5.2 3 3 2.05 МЗхО.5 М3.5 М16х0.5 0.5 06024L062-I0.5is0 6 2.40 57 6.2 3 3 2.5 МЗ.бхО.6 0.6 06027L073-I0.6is0 6 2.75 57 7.3 3 3 2.9 М4х0.7 0.7 06031L083-I0.7is0 6 3.15 57 8.3 3 3 3.3 М5х0.8 0.8 06040L104-I0.8is0 6 4.05 57 10.4 3 3 4.2 М6х1.0 М8 М40х1.0 1.0 06048L125-I1.0is0 6 4.80 57 12.5 3 3 5.0 М8х1.25 1.25 08065L166-I1.25ISO 8 6.50 63 16.6 3 3 6.8 М10х1.5 М12 М48х1.50 1.5 10082L208-I1.50is0 10 8.20 73 20.8 3 3 8.5 М12х1.75 1.75 10099L250-I1.75is0 10 9.90 73 25.0 3 3 10.3 3d (Й2<Зх Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество ниток Диаметр отверстия под резьбу Крупная Мелкая (мм) Внутренняя РС9070М 0d D L 12 z Zt ММ М1.6х0.35 0.35 STMD3T 03012L050-I0.35is0 3 1.20 30 5.0 3 3 1.25 М2х0.4 0.4 06015L062-I0.4is0 6 1.55 57 6.2 3 3 1.6 М2.5х0.45 0.45 06019L077-I0.45is0 6 1.95 57 7.0 3 3 2.05 М3х0.5 М3.5 М16х0.5 0.5 06024L092-I0.5is0 6 2.40 57 9.2 3 3 2.5 М4х0.7 0.7 06031L123-I0.7is0 6 3.15 57 12.3 3 3 3.3 М5х0.8 0.8 06040L154-I0.8is0 6 4.05 57 15.4 3 3 4.2 М6х1.0 М8 М40х1.0 1.0 06048L185-I1.0is0 6 4.80 57 18.5 3 3 5.0 М8х1.25 1.25 08065L246-I1.25ISO 8 6.50 63 24.6 3 3 6.8 Диаметр отверстия относится к наименьшему резьбой Dia Максимальная длина резьбы = Й2 - Наличие инструмента на складе Обработка резьбы 57
