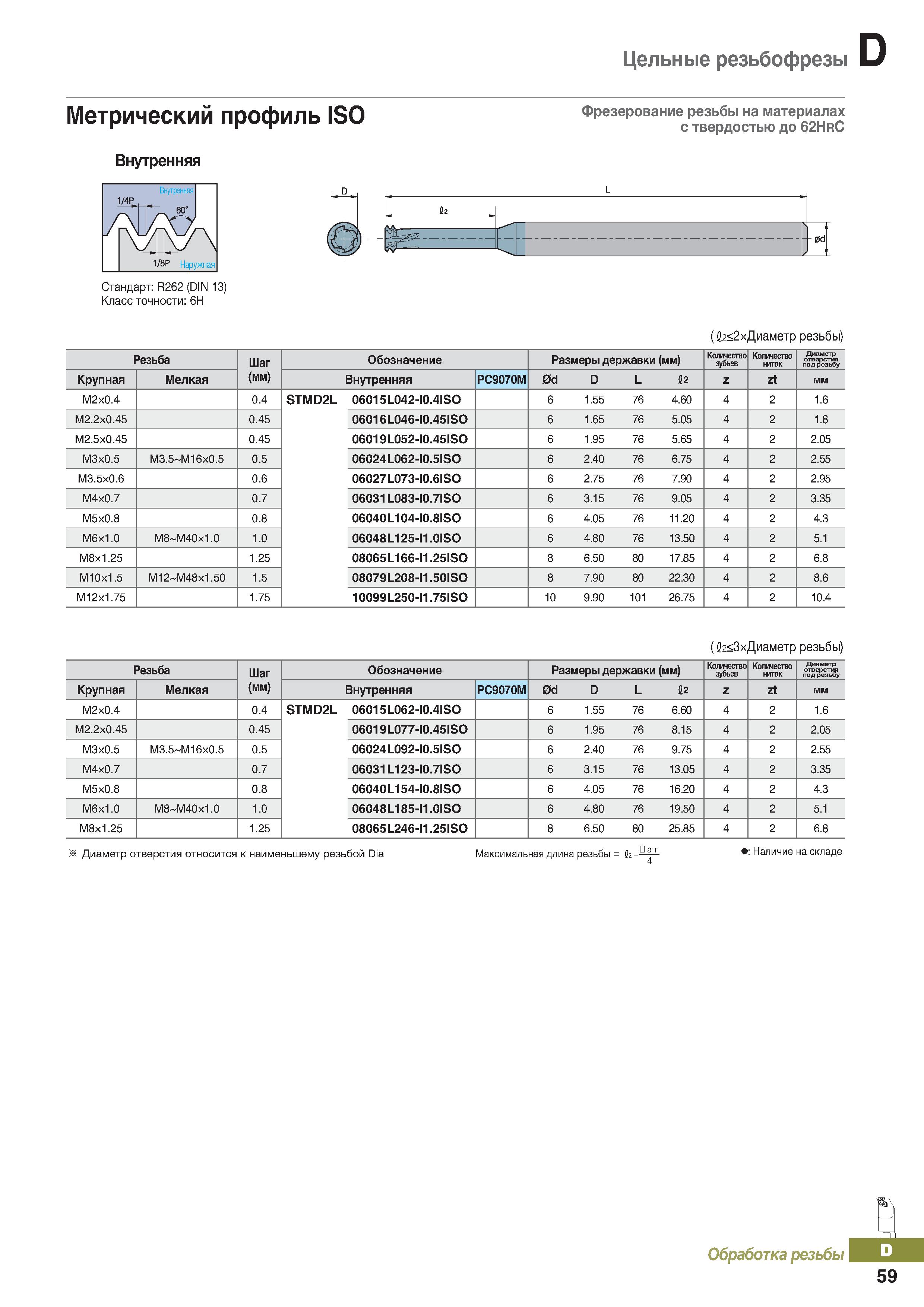

Цельные резьбофрезы Метрический профиль ISO Внутренняя Фрезерование резьбы на материалах с твердостью до 62HrC Стандарт: R262 (DIN 13) Класс точности: 6Н (Й2<2х Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество ниток Диаметр отверстия под резьбу Крупная Мелкая (мм) Внутренняя РС9070М 0d D L 12 z Zt ММ М2х0.4 0.4 STMD2L 06015L042-I0.4is0 6 1.55 76 4.60 4 2 1.6 М2.2х0.45 0.45 06016L046-I0.45is0 6 1.65 76 5.05 4 2 1.8 М2.5х0.45 0.45 06019L052-I0.45is0 6 1.95 76 5.65 4 2 2.05 М3х0.5 М3.5 М16х0.5 0.5 06024L062-I0.5is0 6 2.40 76 6.75 4 2 2.55 М3.5х0.6 0.6 06027L073-I0.6is0 6 2.75 76 7.90 4 2 2.95 М4х0.7 0.7 06031L083-I0.7is0 6 3.15 76 9.05 4 2 3.35 М5х0.8 0.8 06040L104-I0.8is0 6 4.05 76 11.20 4 2 4.3 М6х1.0 М8 М40х1.0 1.0 06048L125-I1.0is0 6 4.80 76 13.50 4 2 5.1 М8х1.25 1.25 08065L166-I1.25ISO 8 6.50 80 17.85 4 2 6.8 М10х1.5 М12 М48х1.50 1.5 08079L208-I1.50is0 8 7.90 80 22.30 4 2 8.6 М12х1.75 1.75 10099L250-I1.75is0 10 9.90 101 26.75 4 2 10.4 (Й2<Зх Диаметр резьбы) Резьба Шаг Обозначение Размеры державки (мм) Количество зубьев Количество ниток Диаметр отверстия под резьбу Крупная Мелкая (мм) Внутренняя РС9070М 0d D L 12 z Zt ММ М2х0.4 0.4 STMD2L 06015L062-I0.4is0 6 1.55 76 6.60 4 2 1.6 М2.2х0.45 0.45 06019L077-I0.45is0 6 1.95 76 8.15 4 2 2.05 М3х0.5 М3.5 М16х0.5 0.5 06024L092-I0.5is0 6 2.40 76 9.75 4 2 2.55 М4х0.7 0.7 06031L123-I0.7is0 6 3.15 76 13.05 4 2 3.35 М5х0.8 0.8 06040L154-I0.8is0 6 4.05 76 16.20 4 2 4.3 М6х1.0 М8 М40х1.0 1.0 06048L185-I1.0is0 6 4.80 76 19.50 4 2 5.1 М8х1.25 1.25 08065L246-I1.25ISO 8 6.50 80 25.85 4 2 6.8 Диаметр отверстия относится к наименьшему резьбой Dia Максимальная длина резьбы = Й2 Шаг 4 Наличие инструмента на складе Обработка резьбы 59
