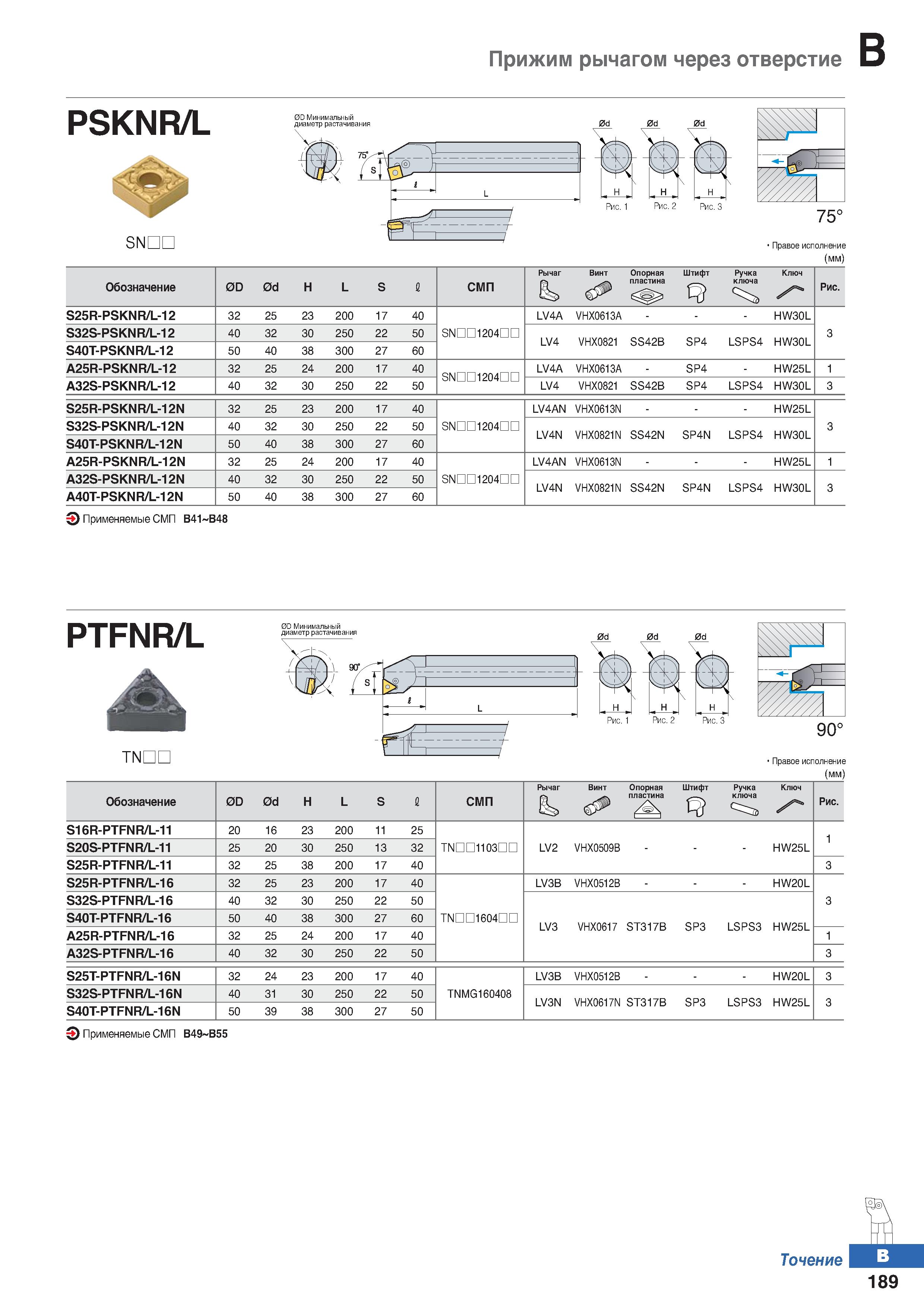

256 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B189

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B189 0256 Lab2u

Прижим рычагом через отверстие PSKNR/L 0D Минимальный диаметр растачивания SNDL Рис. 2 Рис. 3 Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Рычаг 1з> Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S25R-PSKNR/L-12 32 25 23 200 17 40 LV4A VHX0613A - HW30L S32S-PSKNR/L-12 40 32 30 250 22 50 SNDD1204nn LV4 VHX0821 SS42B SP4 LSPS4 HW30L 3 S40T-PSKNR/L-12 50 40 38 300 27 60 A25R-PSKNR/L-12 32 25 24 200 17 40 SNDD1204nn LV4A VHX0613A - SP4 - HW25L 1 A32S-PSKNR/L-12 40 32 30 250 22 50 LV4 VHX0821 SS42B SP4 LSPS4 HW30L 3 S25R-PSKNR/L-12N 32 25 23 200 17 40 LV4AN VHX0613N - HW25L S32S-PSKNR/L-12N 40 32 30 250 22 50 SNDD1204nn LV4N VHX0821N SS42N SP4N LSPS4 HW30L 3 S40T-PSKNR/L-12N 50 40 38 300 27 60 A25R-PSKNR/L-12N 32 25 24 200 17 40 LV4AN VHX0613N - HW25L 1 A32S-PSKNR/L-12N 40 32 30 250 22 50 SNDD1204nn LV4N VHX0821N SS42N SP4N LSPS4 HW30L 3 A40T-PSKNR/L-12N 50 40 38 300 27 60 Применяемые сменные режущие пластины (СМП) В41 В48 PTFNR/L TNDL Обозначение 0D 0d Н L S 1 СМП Рычаг 6s. Винт Опорная пластина & Штифт Ручка ключа Ключ Рис. S16R-PTFNR/L-11 20 16 23 200 11 25 1 S20S-PTFNR/L-11 25 20 30 250 13 32 TNDD1103nn LV2 VHX0509B - HW25L S25R-PTFNR/L-11 32 25 38 200 17 40 3 S25R-PTFNR/L-16 32 25 23 200 17 40 LV3B VHX0512B - HW20L S32S-PTFNR/L-16 40 32 30 250 22 50 3 S40T-PTFNR/L-16 50 40 38 300 27 60 TNH0604DD LV3 VHX0617 ST317B SP3 LSPS3 HW25L A25R-PTFNR/L-16 32 25 24 200 17 40 1 A32S-PTFNR/L-16 40 32 30 250 22 50 3 S25T-PTFNR/L-16N 32 24 23 200 17 40 LV3B VHX0512B - HW20L 3 S32S-PTFNR/L-16N 40 31 30 250 22 50 TNMG160408 LV3N VHX0617N ST317B SP3 LSPS3 HW25L 3 S40T-PTFNR/L-16N 50 39 38 300 27 50 Применяемые сменные режущие пластины (СМП) В49 В55 Правое исполнение (мм)
