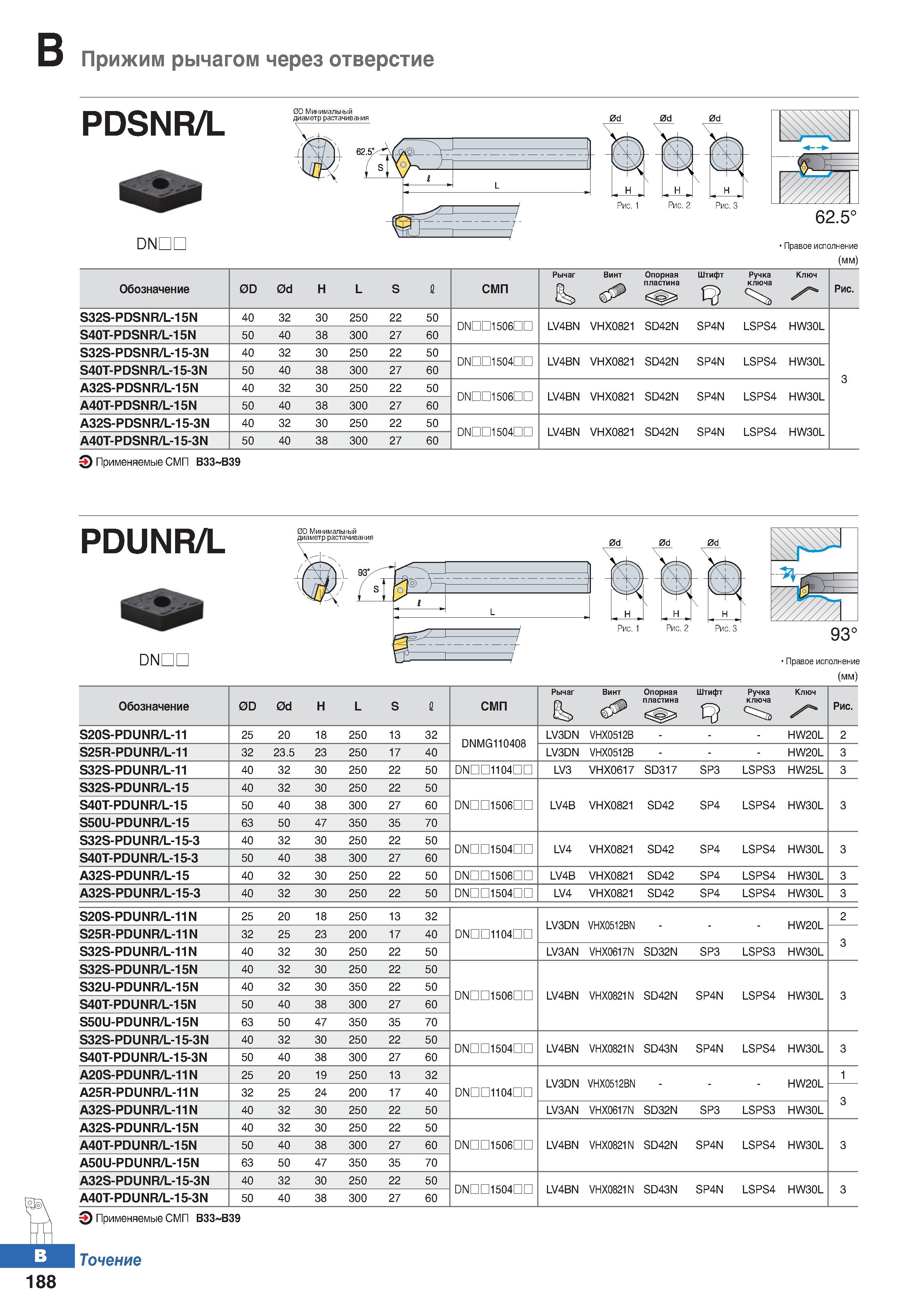

Прижим рычагом через отверстие PDSNR/L 0D Минимальный диаметр растачивания DNDL Рис. 2 Рис. 3 62.5° Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Рычаг & Винт Опорная пластина Штифт Ручка ключа Ключ У Рис. S32S-PDSNR/L-15N 40 32 30 250 22 50 DNDD1506nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L S40T-PDSNR/L-15N 50 40 38 300 27 60 S32S-PDSNR/L-15-3N 40 32 30 250 22 50 DNDD1504nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L S40T-PDSNR/L-15-3N 50 40 38 300 27 60 3 A32S-PDSNR/L-15N 40 32 30 250 22 50 DNDD1506nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L A40T-PDSNR/L-15N 50 40 38 300 27 60 A32S-PDSNR/L-15-3N 40 32 30 250 22 50 DNDD1504nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L A40T-PDSNR/L-15-3N 50 40 38 300 27 60 Применяемые сменные режущие пластины (СМП) B33 B39 PDUNR/L 0D Минимальный диаметр растачивания DNDL Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Рычаг 6s Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S20S-PDUNR/L-11 25 20 18 250 13 32 DNMG110408 LV3DN VHX0512B - HW20L 2 S25R-PDUNR/L-11 32 23.5 23 250 17 40 LV3DN VHX0512B - HW20L 3 S32S-PDUNR/L-11 40 32 30 250 22 50 DNHOwnn LV3 VHX0617 SD317 SP3 LSPS3 HW25L 3 S32S-PDUNR/L-15 40 32 30 250 22 50 S40T-PDUNR/L-15 50 40 38 300 27 60 DNH0506DD LV4B VHX0821 SD42 SP4 LSPS4 HW30L 3 S50U-PDUNR/L-15 63 50 47 350 35 70 S32S-PDUNR/L-15-3 40 32 30 250 22 50 DNH0504DD LV4 VHX0821 SD42 SP4 LSPS4 HW30L 3 S40T-PDUNR/L-15-3 50 40 38 300 27 60 A32S-PDUNR/L-15 40 32 30 250 22 50 DNH0506DD LV4B VHX0821 SD42 SP4 LSPS4 HW30L 3 A32S-PDUNR/L-15-3 40 32 30 250 22 50 DNH0504DD LV4 VHX0821 SD42 SP4 LSPS4 HW30L 3 S20S-PDUNR/L-11N 25 20 18 250 13 32 LV3DN VHX0512BN HW20L 2 S25R-PDUNR/L-11N 32 25 23 200 17 40 DNH0104DD 3 S32S-PDUNR/L-11N 40 32 30 250 22 50 LV3AN VHX0617N SD32N SP3 LSPS3 HW30L S32S-PDUNR/L-15N 40 32 30 250 22 50 S32U-PDUNR/L-15N 40 32 30 350 22 50 DNH0506DD LV4BN VHX0821N SD42N SP4N LSPS4 HW30L 3 S40T-PDUNR/L-15N 50 40 38 300 27 60 S50U-PDUNR/L-15N 63 50 47 350 35 70 S32S-PDUNR/L-15-3N 40 32 30 250 22 50 DNH0504DD LV4BN VHX0821N SD43N SP4N LSPS4 HW30L 3 S40T-PDUNR/L-15-3N 50 40 38 300 27 60 A20S-PDUNR/L-11N 25 20 19 250 13 32 LV3DN VHX0512BN HW20L 1 A25R-PDUNR/L-11N 32 25 24 200 17 40 DNH0104DD 3 A32S-PDUNR/L-11N 40 32 30 250 22 50 LV3AN VHX0617N SD32N SP3 LSPS3 HW30L A32S-PDUNR/L-15N 40 32 30 250 22 50 A40T-PDUNR/L-15N 50 40 38 300 27 60 DNH0506DD LV4BN VHX0821N SD42N SP4N LSPS4 HW30L 3 A50U-PDUNR/L-15N 63 50 47 350 35 70 A32S-PDUNR/L-15-3N 40 32 30 250 22 50 DNH0504DD LV4BN VHX0821N SD43N SP4N LSPS4 HW30L 3 A40T-PDUNR/L-15-3N 50 40 38 300 27 60 Применяемые сменные режущие пластины (СМП) B33 B39 Точение 188
