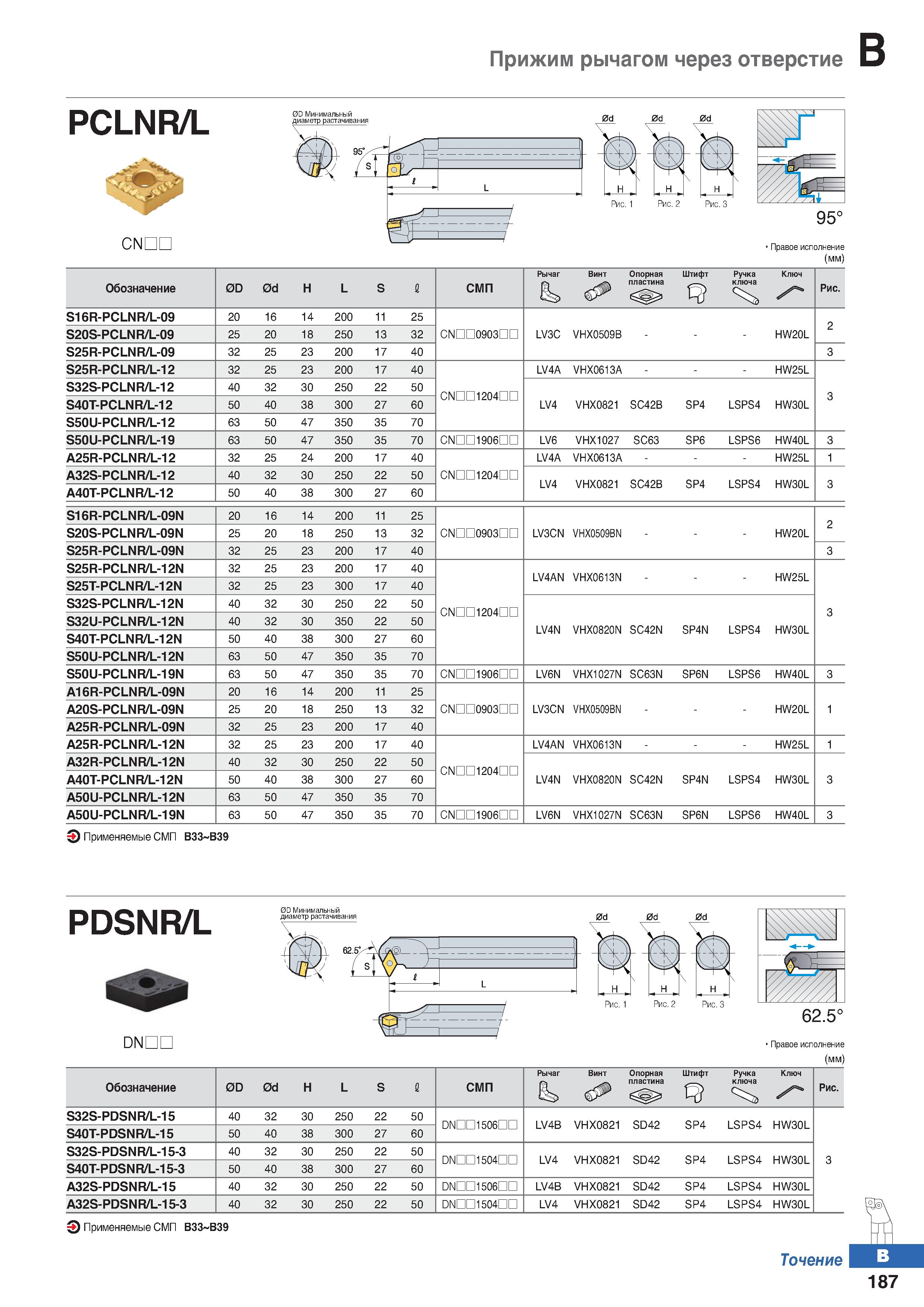

Прижим рычагом через отверстие (мм) Обозначение 0D 0d Н L S 1 СМП Рычаг Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S16R-PCLNR/L-09 20 16 14 200 11 25 2 S20S-PCLNR/L-09 25 20 18 250 13 32 CNDD0903nn LV3C VHX0509B - HW20L S25R-PCLNR/L-09 32 25 23 200 17 40 3 S25R-PCLNR/L-12 32 25 23 200 17 40 LV4A VHX0613A - HW25L S32S-PCLNR/L-12 40 32 30 250 22 50 CNDD1204nn 3 S40T-PCLNR/L-12 50 40 38 300 27 60 LV4 VHX0821 SC42B SP4 LSPS4 HW30L S50U-PCLNR/L-12 63 50 47 350 35 70 S50U-PCLNR/L-19 63 50 47 350 35 70 CNDD1906nn LV6 VHX1027 SC63 SP6 LSPS6 HW40L 3 A25R-PCLNR/L-12 32 25 24 200 17 40 LV4A VHX0613A - HW25L 1 A32S-PCLNR/L-12 40 32 30 250 22 50 CNDD1204nn LV4 VHX0821 SC42B SP4 LSPS4 HW30L 3 A40T-PCLNR/L-12 50 40 38 300 27 60 S16R-PCLNR/L-09N 20 16 14 200 11 25 2 S20S-PCLNR/L-09N 25 20 18 250 13 32 CNDD0903nn LV3CN VHX0509BN - HW20L S25R-PCLNR/L-09N 32 25 23 200 17 40 3 S25R-PCLNR/L-12N 32 25 23 200 17 40 LV4AN VHX0613N HW25L S25T-PCLNR/L-12N 32 25 23 300 17 40 S32S-PCLNR/L-12N 40 32 30 250 22 50 CNDD1204nn 3 S32U-PCLNR/L-12N 40 32 30 350 22 50 LV4N VHX0820N SC42N SP4N LSPS4 HW30L S40T-PCLNR/L-12N 50 40 38 300 27 60 S50U-PCLNR/L-12N 63 50 47 350 35 70 S50U-PCLNR/L-19N 63 50 47 350 35 70 CNDD1906nn LV6N VHX1027N SC63N SP6N LSPS6 HW40L 3 A16R-PCLNR/L-09N 20 16 14 200 11 25 A20S-PCLNR/L-09N 25 20 18 250 13 32 CNDD0903nn LV3CN VHX0509BN - HW20L 1 A25R-PCLNR/L-09N 32 25 23 200 17 40 A25R-PCLNR/L-12N 32 25 23 200 17 40 LV4AN VHX0613N - HW25L 1 A32R-PCLNR/L-12N 40 32 30 250 22 50 CNDD1204nn A40T-PCLNR/L-12N 50 40 38 300 27 60 LV4N VHX0820N SC42N SP4N LSPS4 HW30L 3 A50U-PCLNR/L-12N 63 50 47 350 35 70 A50U-PCLNR/L-19N 63 50 47 350 35 70 CNDD1906nn LV6N VHX1027N SC63N SP6N LSPS6 HW40L 3 Применяемые сменные режущие пластины (СМП) B33 B39 PDSNR/L DNDL Рис. 2 Рис. 3 62.5° Правое исполнение (мм) Обозначение 0D 0d L S 1 СМП Рычаг Ss. Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S32S-PDSNR/L-15 40 32 30 250 22 50 DNHO506IIO LV4B VHX0821 SD42 SP4 LSPS4 HW30L S40T-PDSNR/L-15 50 40 38 300 27 60 S32S-PDSNR/L-15-3 40 32 30 250 22 50 DNHO504IIO LV4 VHX0821 SD42 SP4 LSPS4 HW30L 3 S40T-PDSNR/L-15-3 50 40 38 300 27 60 A32S-PDSNR/L-15 40 32 30 250 22 50 DNHO506IIO LV4B VHX0821 SD42 SP4 LSPS4 HW30L A32S-PDSNR/L-15-3 40 32 30 250 22 50 DNHO504IIO LV4 VHX0821 SD42 SP4 LSPS4 HW30L Применяемые сменные режущие пластины (СМП) B33 B39 Точение 187
