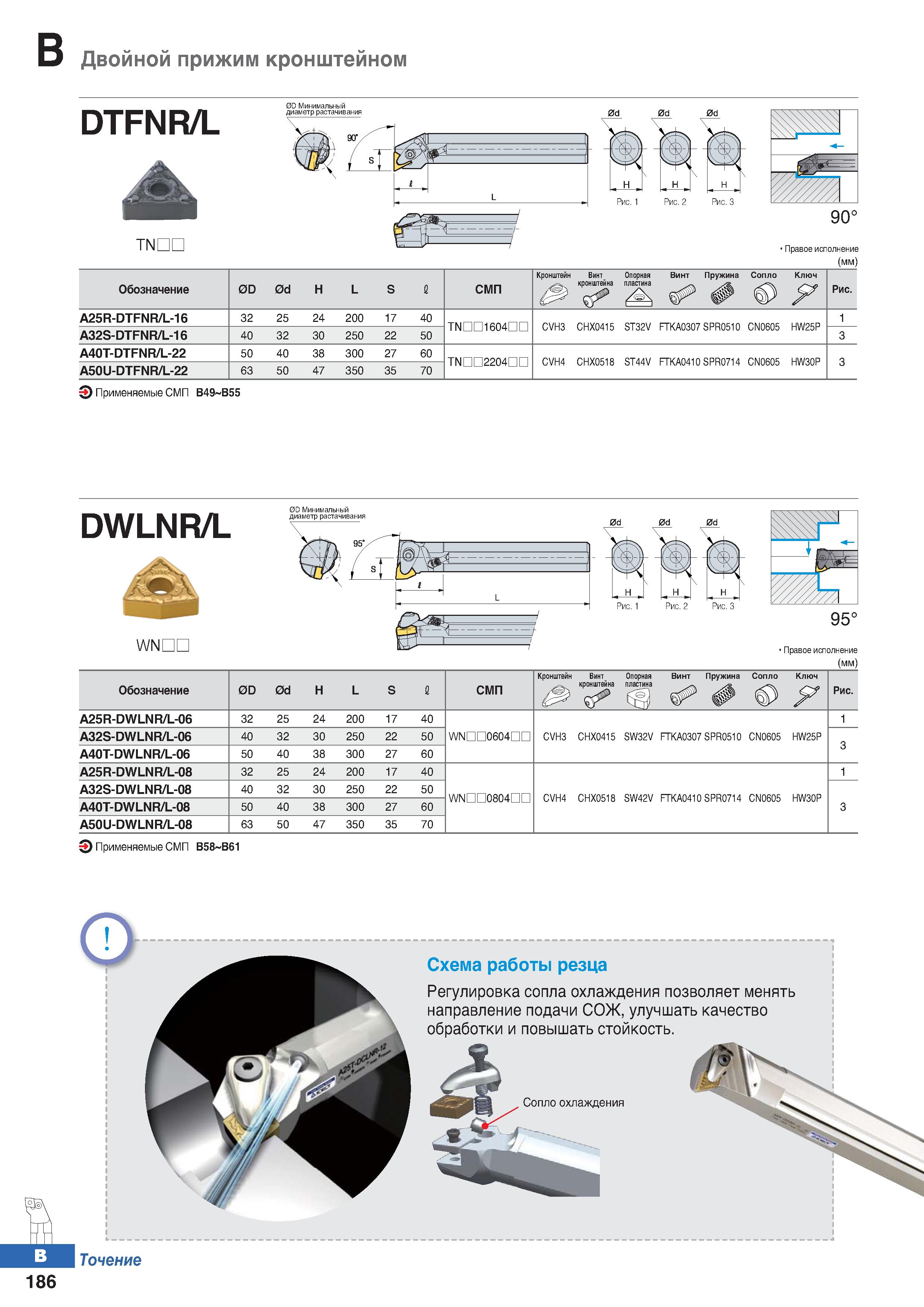

253 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B186

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B186 0253 Lab2u

Двойной прижим кронштейном DTFNR/L 0D Минимальный диаметр растачивания TNDL Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Кронштейн Винт Опорная Винт Пружина Сопло Ключ кронштейна пластина v-s 0 W У Рис. A25R-DTFNR/L-16 32 25 24 200 17 40 TNDD1604nn CVH3 СНХ0415 ST32V FTKA0307 SPR0510 CN0605 HW25P 1 A32S-DTFNR/L-16 40 32 30 250 22 50 3 A40T-DTFNR/L-22 50 40 38 300 27 60 TNDD2204nn CVH4 СНХ0518 ST44V FTKA0410 SPR0714 CN0605 HW30P 3 A50U-DTFNR/L-22 63 50 47 350 35 70 Применяемые сменные режущие пластины (СМП) В49 В55 DWLNR/L 0D Минимальный диаметр растачивания WNDL Рис. 2 Рис. 3 Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Кронштейн Винт кронштейна 0 & Опорная пластина Винт Пружина Сопло Ключ F Рис. A25R-DWLNR/L-06 32 25 24 200 17 40 1 A32S-DWLNR/L-06 40 32 30 250 22 50 WNDD0604nn CVH3 CHXQ415 SW32V FTKA0307 SPR0510 CN0605 HW25P 3 A40T-DWLNR/L-06 50 40 38 300 27 60 A25R-DWLNR/L-08 32 25 24 200 17 40 1 A32S-DWLNR/L-08 40 32 30 250 22 50 WNDD0804nn CVH4 СНХ0518 SW42V FTKA0410SPR0714 CN0605 HW30P A40T-DWLNR/L-08 50 40 38 300 27 60 3 A50U-DWLNR/L-08 63 50 47 350 35 70 Применяемые сменные режущие пластины (СМП) В58 В61 Схема работы резца Регулировка сопла охлаждения позволяет менять направление подачи СОЖ, улучшать качество обработки и повышать стойкость. Сопло охлаждения Точение 186
