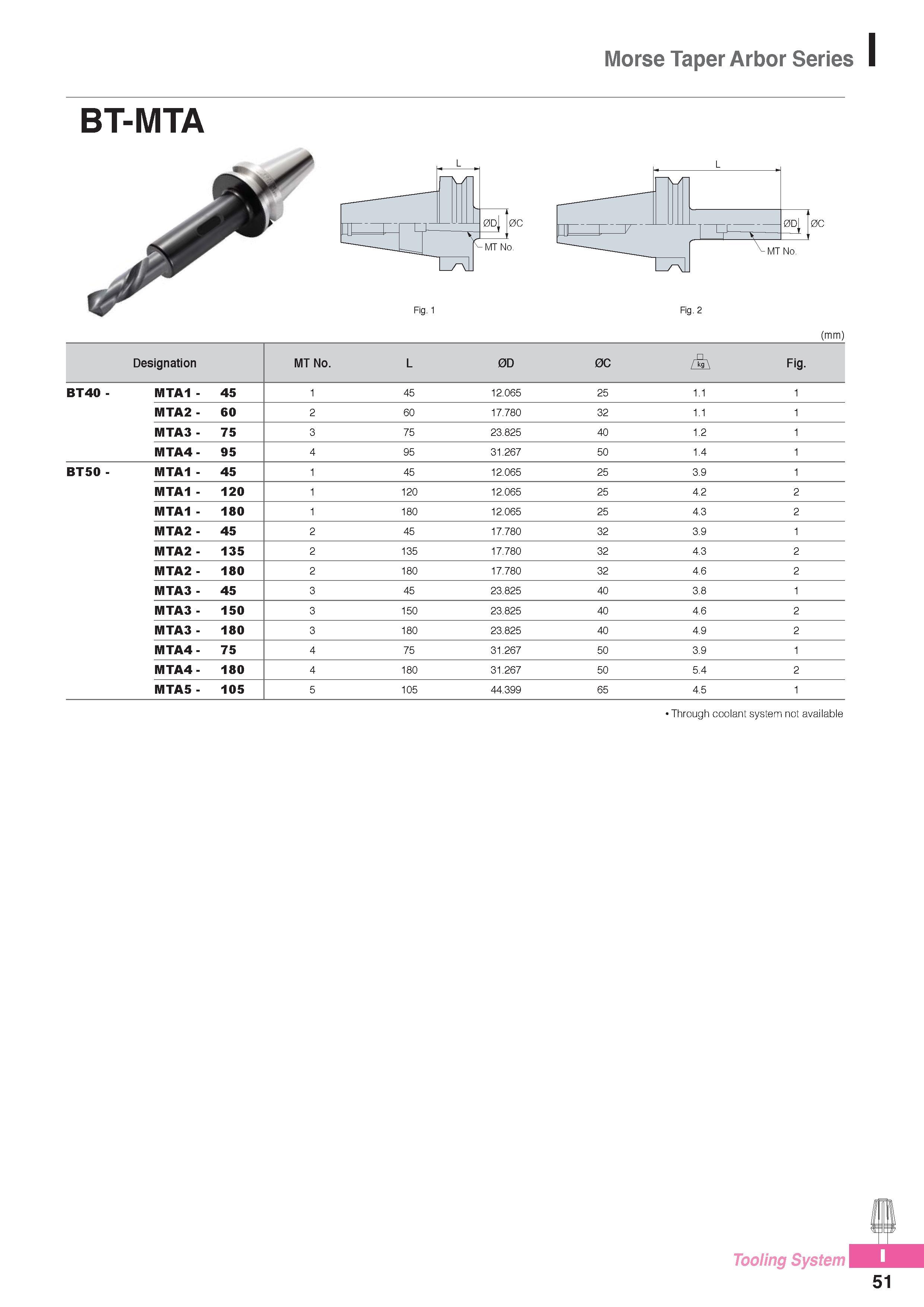

Morse Taper Arbor Series BT-MTA Fig. 1 0C Fig. 2 MT No. (mm) Designation MT No. L 0D 0C Fig. BT40 - MTA1 - 45 1 45 12.065 25 1.1 1 MTA2 - 60 2 60 17.780 32 1.1 1 MTA3 - 75 3 75 23.825 40 1.2 1 MTA4 - 95 4 95 31.267 50 1.4 1 BT50 - MTA1 - 45 1 45 12.065 25 3.9 1 MTA1 - 120 1 120 12.065 25 4.2 2 MTA1 - 180 1 180 12.065 25 4.3 2 MTA2 - 45 2 45 17.780 32 3.9 1 MTA2 - 135 2 135 17.780 32 4.3 2 MTA2 - 180 2 180 17.780 32 4.6 2 MTA3 - 45 3 45 23.825 40 3.8 1 MTA3 - 150 3 150 23.825 40 4.6 2 MTA3 - 180 3 180 23.825 40 4.9 2 MTA4 - 75 4 75 31.267 50 3.9 1 MTA4 - 180 4 180 31.267 50 5.4 2 MTA5 - 105 5 105 44.399 65 4.5 1 Through coolant system not available Tooling System 51
