987 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка ENG Стр.I46

Каталог KORLOY 2016 Инструмент и оснастка Стр. I46 0987 ENG Lab2u

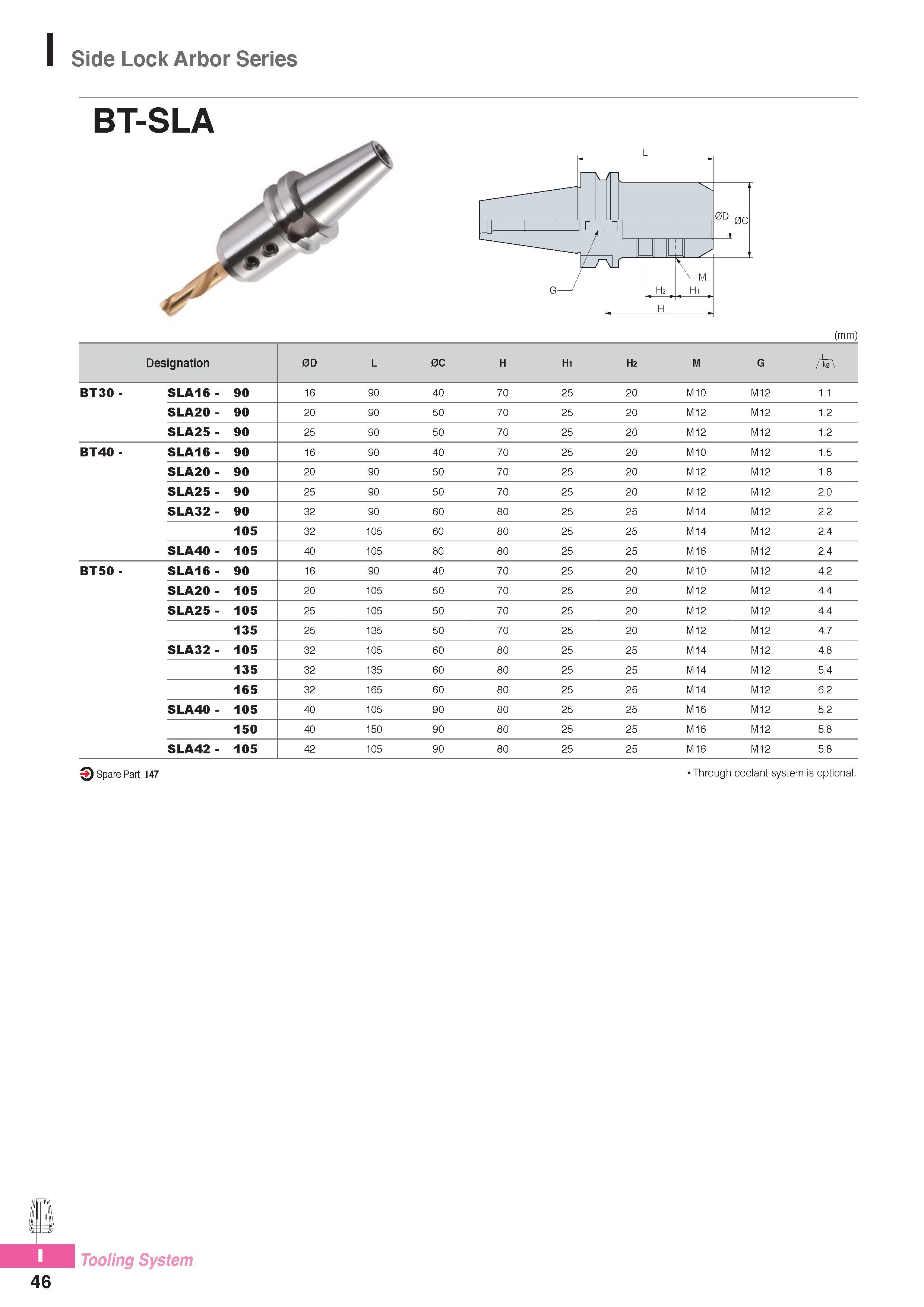

Side Lock Arbor Series BT-SLA (mm) Designation 0D L 0C H H1 H2 M G BT30 - SLA16 - 90 16 90 40 70 25 20 M10 M12 1.1 SLA20 - 90 20 90 50 70 25 20 M12 M12 1.2 SLA25 - 90 25 90 50 70 25 20 M12 M12 1.2 BT40 - SLA16 - 90 16 90 40 70 25 20 M10 M12 1.5 SLA20 - 90 20 90 50 70 25 20 M12 M12 1.8 SLA25 - 90 25 90 50 70 25 20 M12 M12 2.0 SLA32 - 90 32 90 60 80 25 25 M14 M12 2.2 105 32 105 60 80 25 25 M14 M12 2.4 SLA40 - 105 40 105 80 80 25 25 M16 M12 2.4 BT50 - SLA16 - 90 16 90 40 70 25 20 M10 M12 4.2 SLA20 - 105 20 105 50 70 25 20 M12 M12 4.4 SLA25 - 105 25 105 50 70 25 20 M12 M12 4.4 135 25 135 50 70 25 20 M12 M12 4.7 SLA32 - 105 32 105 60 80 25 25 M14 M12 4.8 135 32 135 60 80 25 25 M14 M12 5.4 165 32 165 60 80 25 25 M14 M12 6.2 SLA40 - 105 40 105 90 80 25 25 M16 M12 5.2 150 40 150 90 80 25 25 M16 M12 5.8 SLA42 - 105 42 105 90 80 25 25 M16 M12 5.8 Spare Part I47 Through coolant system is optional. Tooling System
