KORLOY | Каталог KORLOY 2016 Инструмент и оснастка (Всего 1142 стр.) |
|||||
986 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка ENG Стр.I45 |
|||||

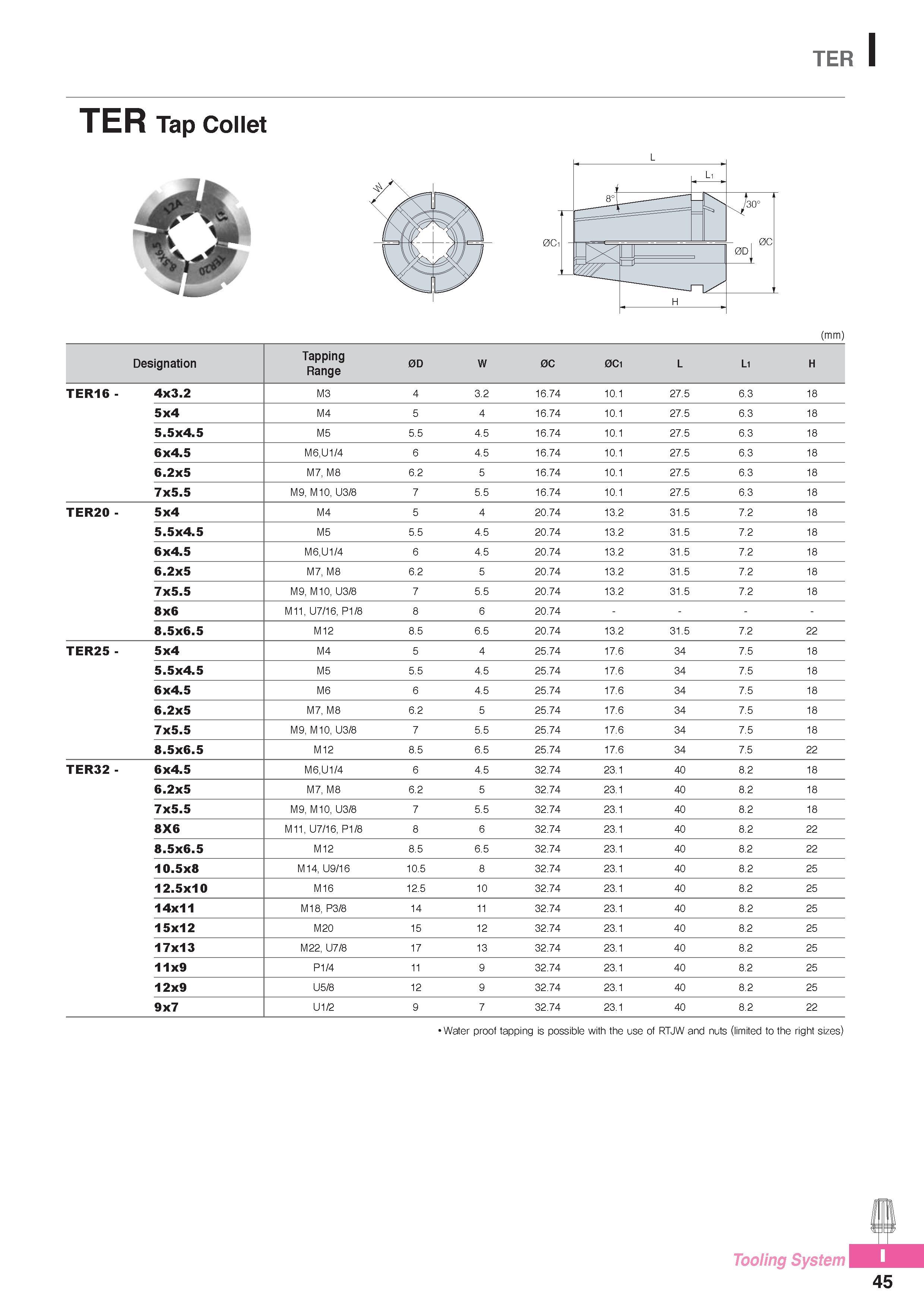

Каталог KORLOY 2016 Инструмент и оснастка Стр. I45 0986 ENG Lab2u TER I TER Tap Collet (mm) Designation Tapping Range 0D W 0C 0C1 L L1 H TER16 - 4x3.2 M3 4 3.2 16.74 10.1 27.5 6.3 18 5x4 M4 5 4 16.74 10.1 27.5 6.3 18 5.5x4.5 M5 5.5 4.5 16.74 10.1 27.5 6.3 18 6x4.5 M6,U1/4 6 4.5 16.74 10.1 27.5 6.3 18 6.2x5 M7, M8 6.2 5 16.74 10.1 27.5 6.3 18 7x5.5 M9, M10, U3/8 7 5.5 16.74 10.1 27.5 6.3 18 TER20 - 5x4 M4 5 4 20.74 13.2 31.5 7.2 18 5.5x4.5 M5 5.5 4.5 20.74 13.2 31.5 7.2 18 6x4.5 M6,U1/4 6 4.5 20.74 13.2 31.5 7.2 18 6.2x5 M7, M8 6.2 5 20.74 13.2 31.5 7.2 18 7x5.5 M9, M10, U3/8 7 5.5 20.74 13.2 31.5 7.2 18 8x6 M11, U7/16, P1/8 8 6 20.74 8.5x6.5 M12 8.5 6.5 20.74 13.2 31.5 7.2 22 TER25 - 5x4 M4 5 4 25.74 17.6 34 7.5 18 5.5x4.5 M5 5.5 4.5 25.74 17.6 34 7.5 18 6x4.5 M6 6 4.5 25.74 17.6 34 7.5 18 6.2x5 M7, M8 6.2 5 25.74 17.6 34 7.5 18 7x5.5 M9, M10, U3/8 7 5.5 25.74 17.6 34 7.5 18 8.5x6.5 M12 8.5 6.5 25.74 17.6 34 7.5 22 TER32 - 6x4.5 M6,U1/4 6 4.5 32.74 23.1 40 8.2 18 6.2x5 M7, M8 6.2 5 32.74 23.1 40 8.2 18 7x5.5 M9, M10, U3/8 7 5.5 32.74 23.1 40 8.2 18 8X6 M11, U7/16, P1/8 8 6 32.74 23.1 40 8.2 22 8.5x6.5 M12 8.5 6.5 32.74 23.1 40 8.2 22 10.5x8 M14, U9/16 10.5 8 32.74 23.1 40 8.2 25 12.5x10 M16 12.5 10 32.74 23.1 40 8.2 25 14x11 M18, P3/8 14 11 32.74 23.1 40 8.2 25 15x12 M20 15 12 32.74 23.1 40 8.2 25 17x13 M22, U7/8 17 13 32.74 23.1 40 8.2 25 11x9 P1/4 11 9 32.74 23.1 40 8.2 25 12x9 U5/8 12 9 32.74 23.1 40 8.2 25 9x7 U1/2 9 7 32.74 23.1 40 8.2 22 Water proof tapping is possible with the use of RTJW and nuts (limited to the right sizes) Tooling System 45 |
|||||
