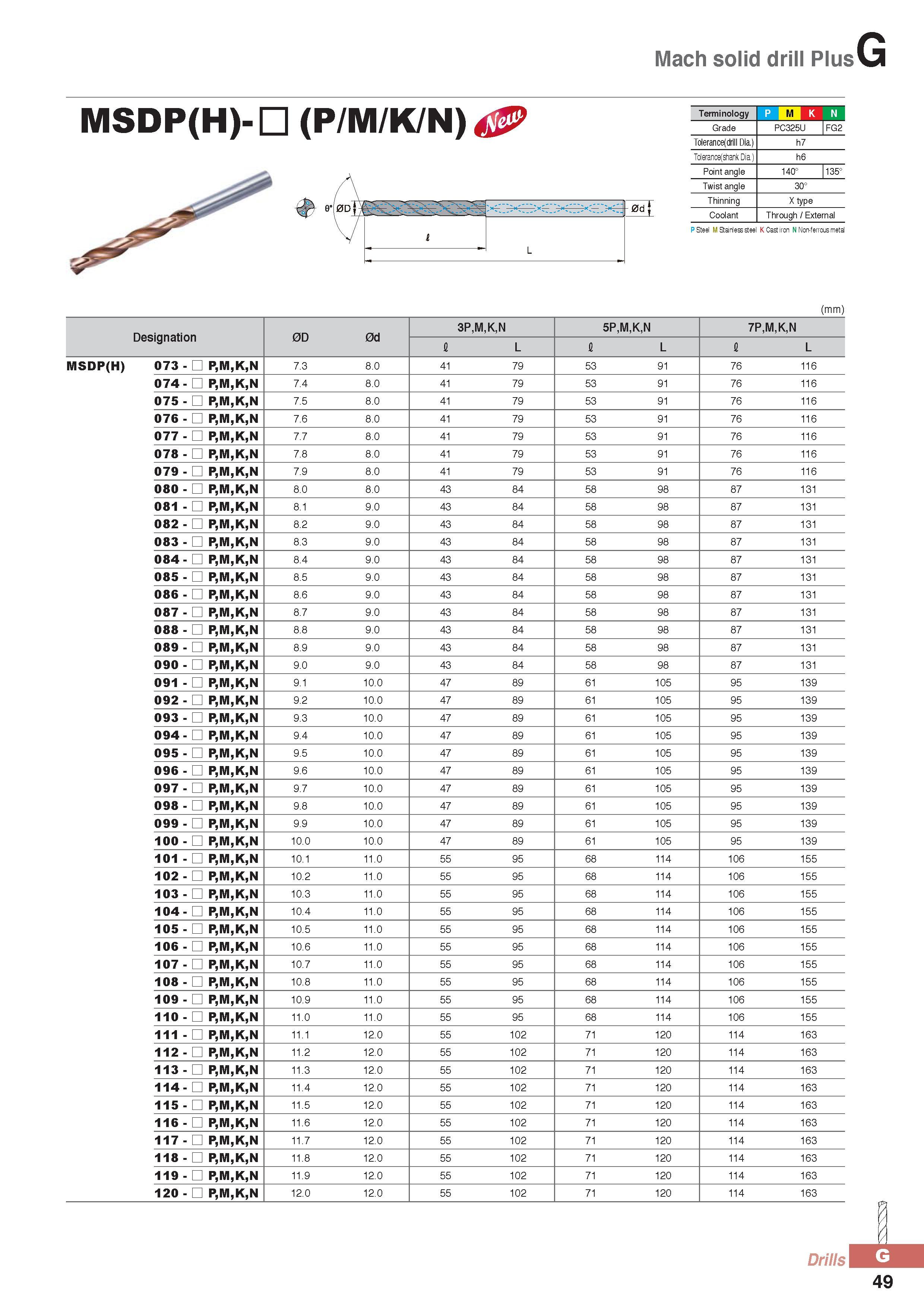

Mach solid drill Plus MSDP(H)- (P/M/K/N) Terminology M Grade PC325U FG2 Tolerance(drill Dia.) h7 Tolerance(shank Dia.) h6 Point angle 140° 1135° Twist angle 30° Thinning X type Coolant Through External P Steel M Stainless steel K Cast iron N Non-ferrous metal (mm) 0D 0d 3P,M,K,N 5P,M,K,N 7P,M,K,N I L I L I L MSDP(H) 073 P,M,K,N 7.3 8.0 41 79 53 91 76 116 074 P,M,K,N 7.4 8.0 41 79 53 91 76 116 075 P,M,K,N 7.5 8.0 41 79 53 91 76 116 076 P,M,K,N 7.6 8.0 41 79 53 91 76 116 077 P,M,K,N 7.7 8.0 41 79 53 91 76 116 078 P,M,K,N 7.8 8.0 41 79 53 91 76 116 079 P,M,K,N 7.9 8.0 41 79 53 91 76 116 080 P,M,K,N 8.0 8.0 43 84 58 98 87 131 081 P,M,K,N 8.1 9.0 43 84 58 98 87 131 082 P,M,K,N 8.2 9.0 43 84 58 98 87 131 083 - P,M,K,N 8.3 9.0 43 84 58 98 87 131 084 - P,M,K,N 8.4 9.0 43 84 58 98 87 131 085 - P,M,K,N 8.5 9.0 43 84 58 98 87 131 086 - P,M,K,N 8.6 9.0 43 84 58 98 87 131 087 - P,M,K,N 8.7 9.0 43 84 58 98 87 131 088 - P,M,K,N 8.8 9.0 43 84 58 98 87 131 089 - P,M,K,N 8.9 9.0 43 84 58 98 87 131 090 - P,M,K,N 9.0 9.0 43 84 58 98 87 131 091 - P,M,K,N 9.1 10.0 47 89 61 105 95 139 092 - P,M,K,N 9.2 10.0 47 89 61 105 95 139 093 - P,M,K,N 9.3 10.0 47 89 61 105 95 139 094 - P,M,K,N 9.4 10.0 47 89 61 105 95 139 095 - P,M,K,N 9.5 10.0 47 89 61 105 95 139 096 - P,M,K,N 9.6 10.0 47 89 61 105 95 139 097 - P,M,K,N 9.7 10.0 47 89 61 105 95 139 098 - P,M,K,N 9.8 10.0 47 89 61 105 95 139 099 - P,M,K,N 9.9 10.0 47 89 61 105 95 139 100 P,M,K,N 10.0 10.0 47 89 61 105 95 139 101 P,M,K,N 10.1 11.0 55 95 68 114 106 155 102 P,M,K,N 10.2 11.0 55 95 68 114 106 155 103 P,M,K,N 10.3 11.0 55 95 68 114 106 155 104 P,M,K,N 10.4 11.0 55 95 68 114 106 155 105 P,M,K,N 10.5 11.0 55 95 68 114 106 155 106 P,M,K,N 10.6 11.0 55 95 68 114 106 155 107 P,M,K,N 10.7 11.0 55 95 68 114 106 155 108 P,M,K,N 10.8 11.0 55 95 68 114 106 155 109 P,M,K,N 10.9 11.0 55 95 68 114 106 155 110 - P,M,K,N 11.0 11.0 55 95 68 114 106 155 111 - P,M,K,N 11.1 12.0 55 102 71 120 114 163 112 - P,M,K,N 11.2 12.0 55 102 71 120 114 163 113 - P,M,K,N 11.3 12.0 55 102 71 120 114 163 114 P,M,K,N 11.4 12.0 55 102 71 120 114 163 115 - P,M,K,N 11.5 12.0 55 102 71 120 114 163 116 - P,M,K,N 11.6 12.0 55 102 71 120 114 163 117 - P,M,K,N 11.7 12.0 55 102 71 120 114 163 118 - P,M,K,N 11.8 12.0 55 102 71 120 114 163 119 - P,M,K,N 11.9 12.0 55 102 71 120 114 163 120 P,M,K,N 12.0 12.0 55 102 71 120 114 163 J. Drills 49
