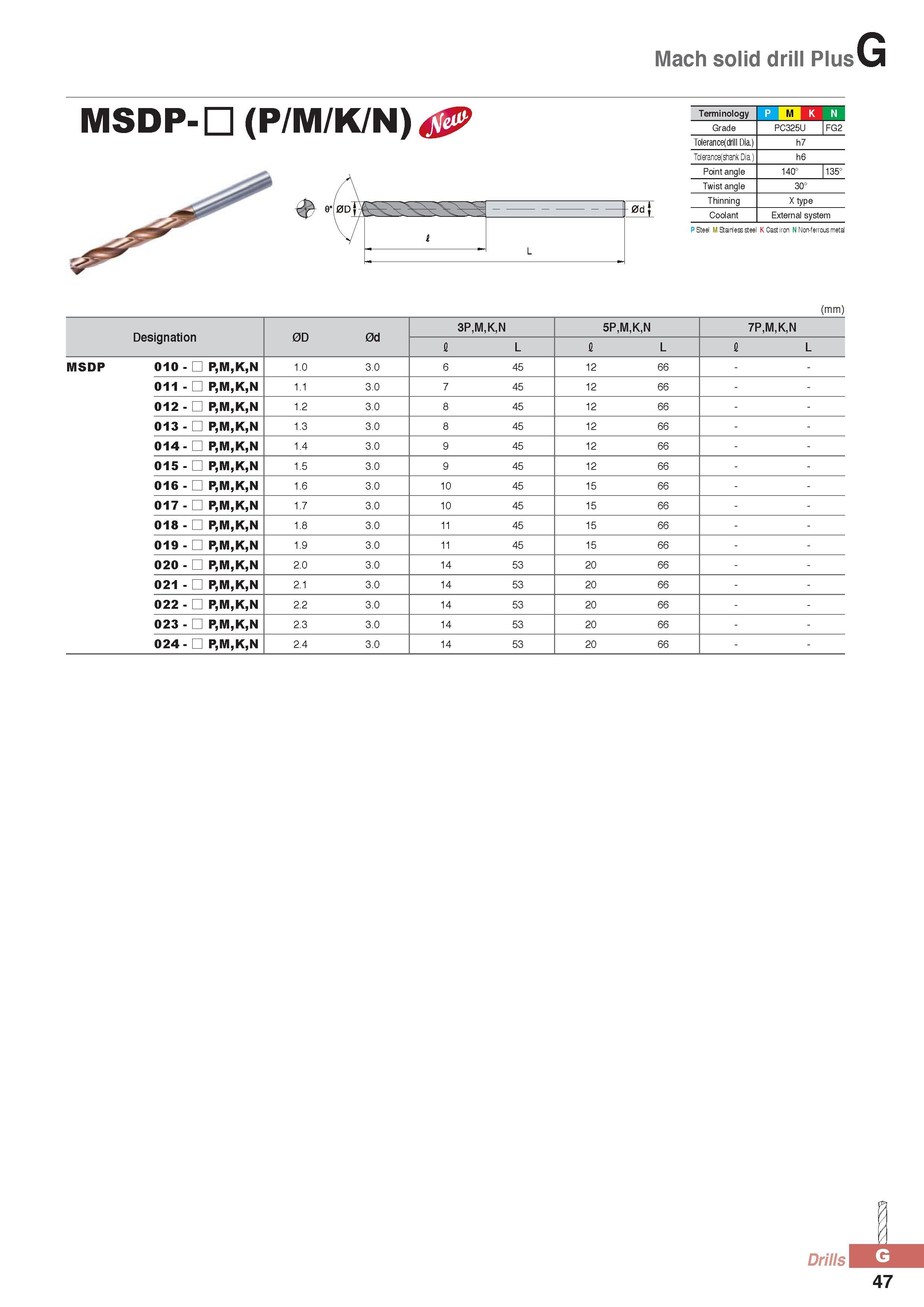

Mach solid drill Plus MSDP- (P/M/K/N) Terminology M Grade PC325U FG2 Tolerance(drill Dia.) h7 Tolerance(shank Dia.) h6 Point angle 140° 1135° Twist angle 30° Thinning X type Coolant External system P Steel M Stainless steel K Cast iron N Non-ferrous metal (mm) Designation 0D 0d 3P,M,K,N 5P,M,K,N 7P,M,K,N I L I L I L MSDP 010 - P,M,K,N 1.0 3.0 6 45 12 66 011 - P,M,K,N 1.1 3.0 7 45 12 66 012 - P,M,K,N 1.2 3.0 8 45 12 66 013 - P,M,K,N 1.3 3.0 8 45 12 66 014 - P,M,K,N 1.4 3.0 9 45 12 66 015 - P,M,K,N 1.5 3.0 9 45 12 66 016 - P,M,K,N 1.6 3.0 10 45 15 66 017 - P,M,K,N 1.7 3.0 10 45 15 66 018 - P,M,K,N 1.8 3.0 11 45 15 66 019 - P,M,K,N 1.9 3.0 11 45 15 66 020 - P,M,K,N 2.0 3.0 14 53 20 66 021 - P,M,K,N 2.1 3.0 14 53 20 66 022 - P,M,K,N 2.2 3.0 14 53 20 66 023 - P,M,K,N 2.3 3.0 14 53 20 66 024 - P,M,K,N 2.4 3.0 14 53 20 66 Drills J. 47
