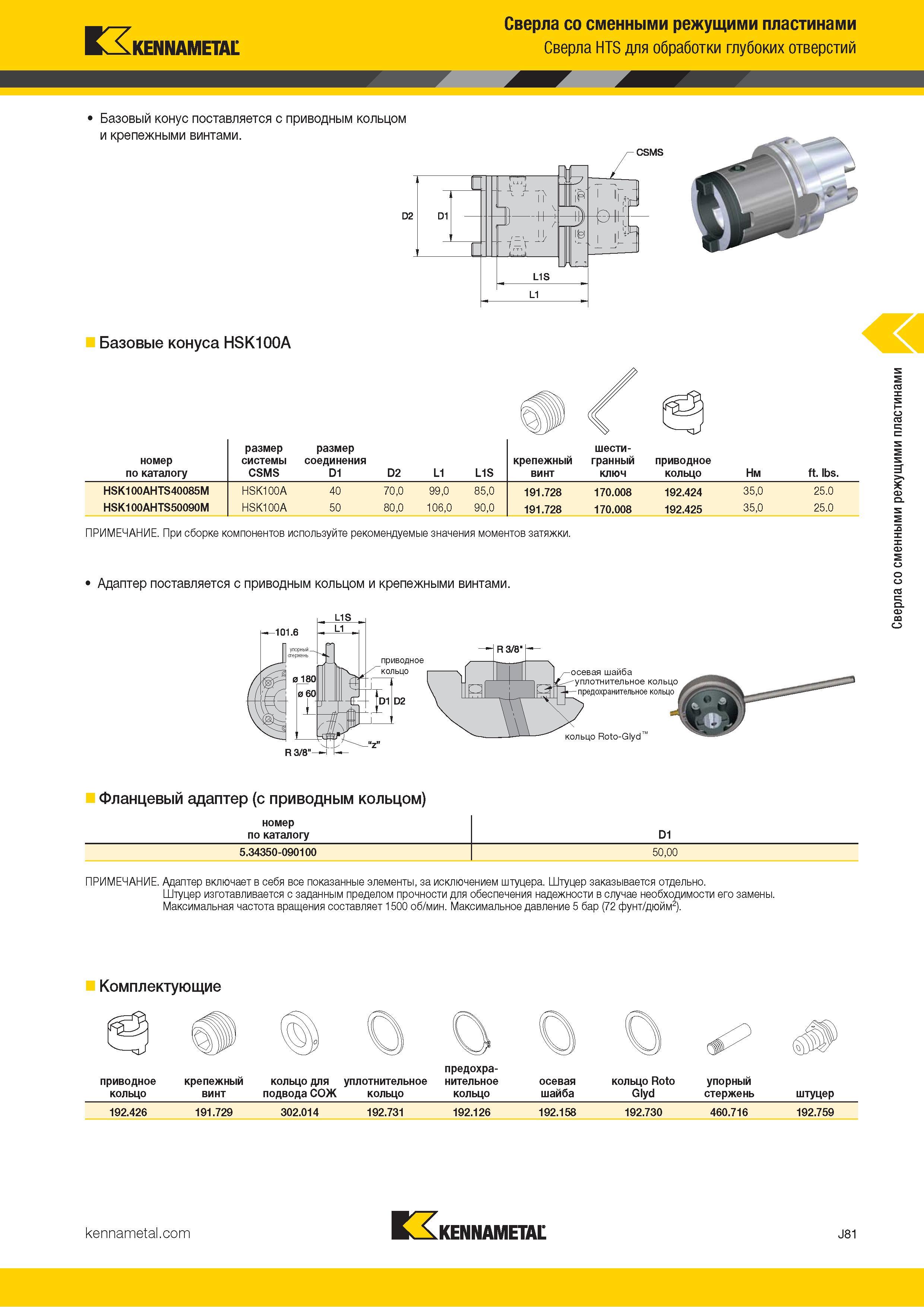

Kennametal Сверла со сменными режущими пластинами Сверла HTS для сверления глубоких отверстий Базовый конус поставляется с приводным кольцом и крепежными винтами. р iiii г - о I 11 II 1 7 г j III D1 ,=, и. iij) ё Ц г 1 W II i i Л v г: L1S L1 Базовые конуса HSK100A номер по каталогу размер системы CSMS размер соединения D1 D2 L1 L1S крепежный винт шести- гранный ключ приводное кольцо Нм ft. lbs. HSK100AHTS40085M HSK100A 40 70,0 99,0 85,0 191.728 170.008 192.424 35,0 25.0 HSK100AHTS50090M HSK100A 50 80,0 106,0 90,0 191.728 170.008 192.425 35,0 25.0 ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. Фланцевый адаптер (с приводным кольцом) номер по каталогу D1 5.34350-090100 50,00 ПРИМЕЧАНИЕ. Адаптер включает в себя все показанные элементы, за исключением штуцера. Штуцер заказывается отдельно. Штуцер изготавливается с заданным пределом прочности для обеспечения надежности в случае необходимости его замены. Максимальная частота вращения составляет 1500 об/мин. Максимальное давление 5 бар (72 фунт/дюйм2). Комплектующие приводное крепежный кольцо для уплотнительное кольцо винт подвода СОЖ кольцо предохра- нительное кольцо осевая шайба кольцо Roto Glyd упорный стержень штуцер 192.426 191.729 302.014 192.731 192.126 192.158 192.730 460.716 192.759 Сверла со сменными режущими пластинами
