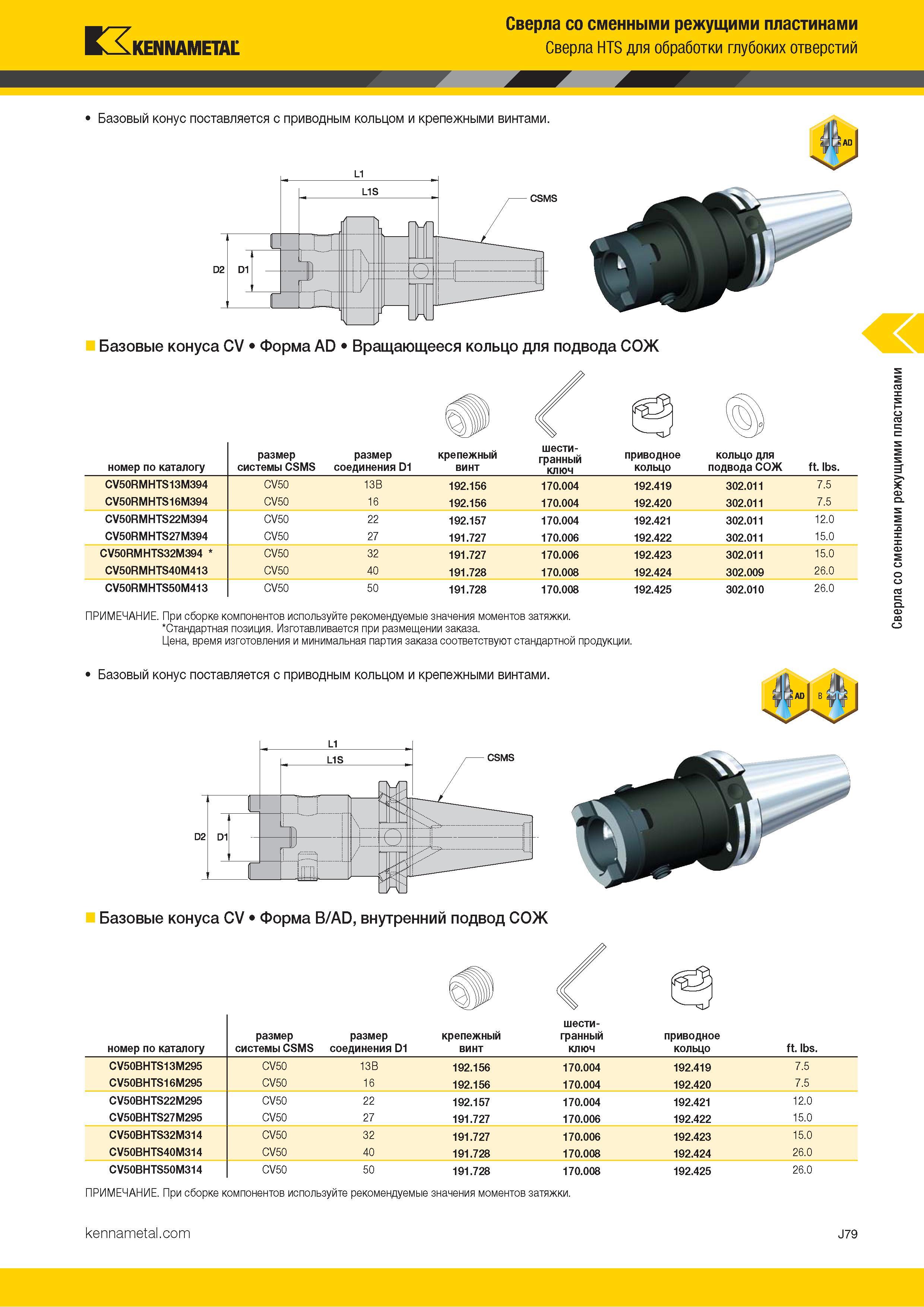

Kennametal Сверла со сменными режущими пластинами Сверла HTS для сверления глубоких отверстий Базовый конус поставляется с приводным кольцом и крепежными винтами. Базовые конуса CV Форма AD Вращающееся кольцо для подвода СОЖ номер по каталогу размер системы CSMS размер соединения D1 крепежный винт шести- гранный ключ приводное кольцо кольцо для подвода СОЖ ft. lbs. CV50RMHTS13M394 CV50 13B 192.156 170.004 192.419 302.011 7.5 CV50RMHTS16M394 CV50 16 192.156 170.004 192.420 302.011 7.5 CV50RMHTS22M394 CV50 22 192.157 170.004 192.421 302.011 12.0 CV50RMHTS27M394 CV50 27 191.727 170.006 192.422 302.011 15.0 CV50RMHTS32M394 CV50 32 191.727 170.006 192.423 302.011 15.0 CV50RMHTS40M413 CV50 40 191.728 170.008 192.424 302.009 26.0 CV50RMHTS50M413 CV50 50 191.728 170.008 192.425 302.010 26.0 ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Базовый конус поставляется с приводным кольцом и крепежными винтами. Базовые конуса CV Форма B/AD, внутренний подвод СОЖ номер по каталогу размер системы CSMS размер соединения D1 крепежный винт шести- гранный ключ приводное кольцо ft. lbs. CV50BHTS13M295 CV50 13B 192.156 170.004 192.419 7.5 CV50BHTS16M295 CV50 16 192.156 170.004 192.420 7.5 CV50BHTS22M295 CV50 22 192.157 170.004 192.421 12.0 CV50BHTS27M295 CV50 27 191.727 170.006 192.422 15.0 CV50BHTS32M314 CV50 32 191.727 170.006 192.423 15.0 CV50BHTS40M314 CV50 40 191.728 170.008 192.424 26.0 CV50BHTS50M314 CV50 50 191.728 170.008 192.425 26.0 ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. Сверла со сменными режущими пластинами
