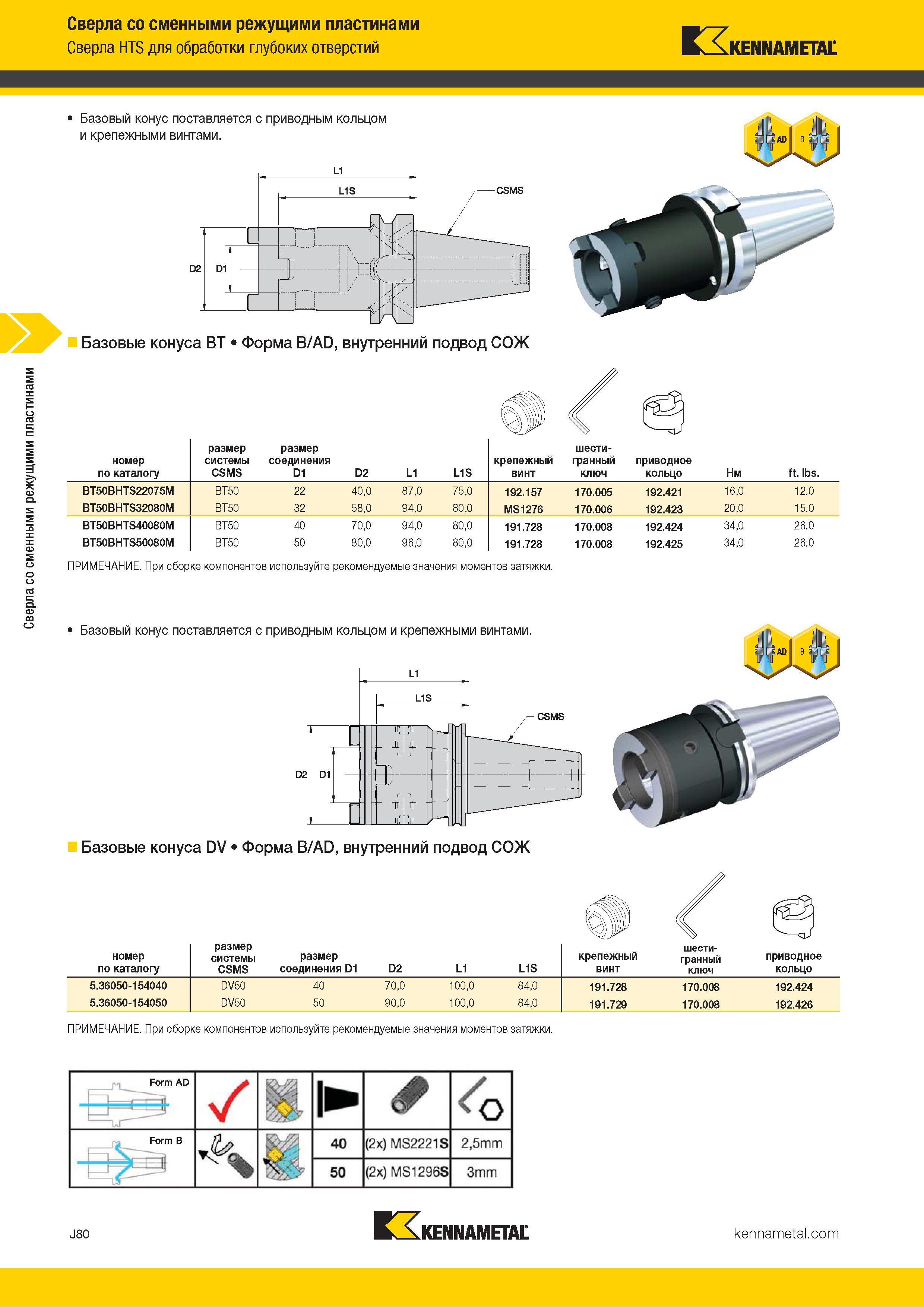

Сверла со сменными режущими пластинами Сверла HTS для сверления глубоких отверстий Kennametal номер по каталогу размер системы CSMS размер соединения D1 D2 L1 L1S крепежный винт шести- гранный ключ приводное кольцо Нм ft. lbs. BT50BHTS22075M BT50 22 40,0 87,0 75,0 192.157 170.005 192.421 16,0 12.0 BT50BHTS32080M BT50 32 58,0 94,0 80,0 MS1276 170.006 192.423 20,0 15.0 BT50BHTS40080M BT50 40 70,0 94,0 80,0 191.728 170.008 192.424 34,0 26.0 BT50BHTS50080M BT50 50 80,0 96,0 80,0 191.728 170.008 192.425 34,0 26.0 ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. Базовый конус поставляется с приводным кольцом и крепежными винтами. ДО- -да номер по каталогу размер системы CSMS размер соединения D1 D2 L1 L1S крепежный винт шести- гранный ключ приводное кольцо 5.36050-154040 DV50 40 70,0 100,0 84,0 191.728 170.008 192.424 5.36050-154050 DV50 50 90,0 100,0 84,0 191.729 170.008 192.426 ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. J80 KENNAMETAL
