402 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.J78

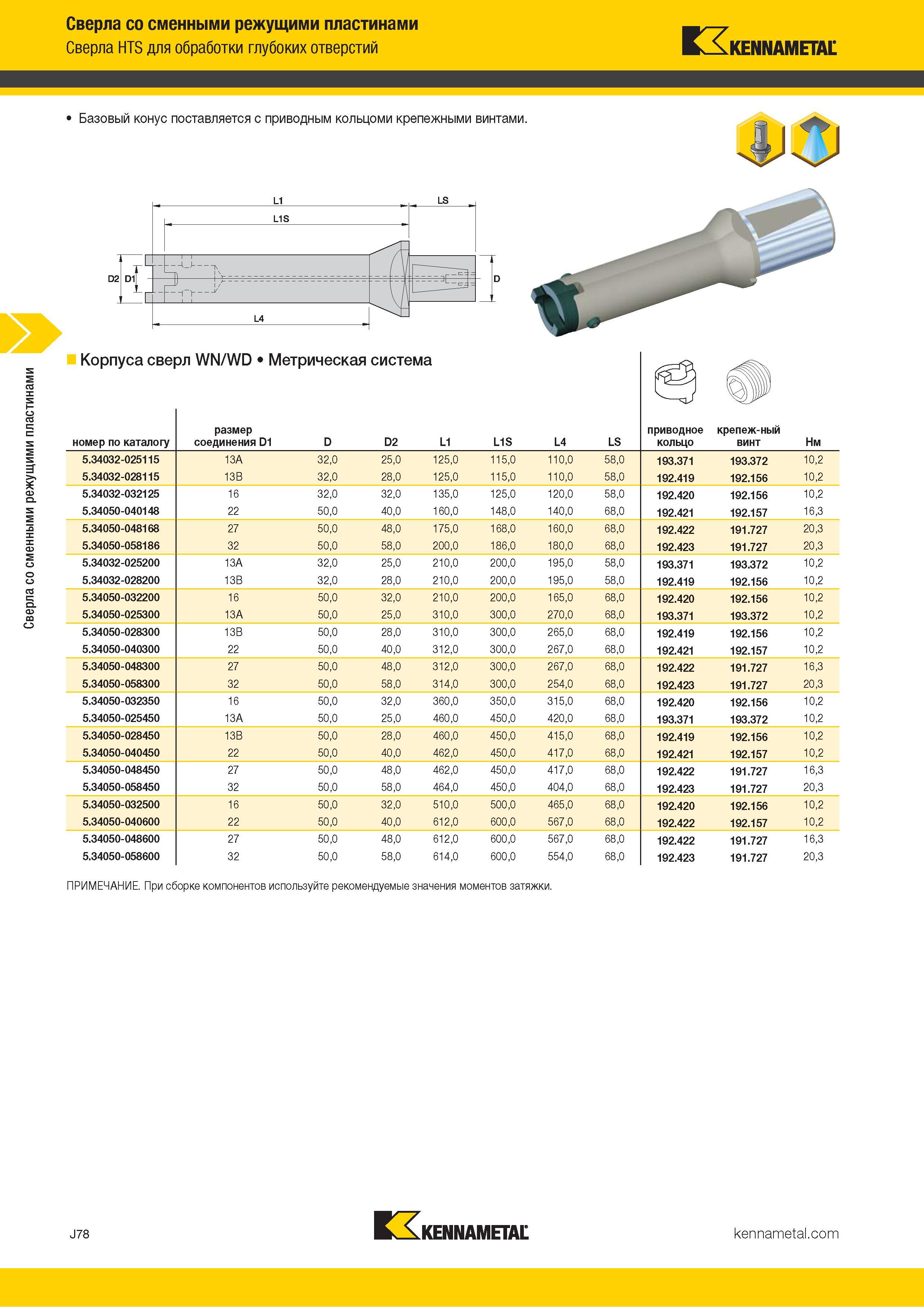

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. J78 0402 Lab2u Сверла со сменными режущими пластинами Сверла HTS для сверления глубоких отверстий Kennametal Базовый конус поставляется с приводным кольцоми крепежными винтами. Корпуса све номер по каталогу рл WN/WD Метрическая система размер соединения D1 D D2 L1 L1S L4 LS приводное кольцо крепеж-ный винт Нм 5.34032-025115 13A 32,0 25,0 125,0 115,0 110,0 58,0 193.371 193.372 10,2 5.34032-028115 13B 32,0 28,0 125,0 115,0 110,0 58,0 192.419 192.156 10,2 5.34032-032125 16 32,0 32,0 135,0 125,0 120,0 58,0 192.420 192.156 10,2 5.34050-040148 22 50,0 40,0 160,0 148,0 140,0 68,0 192.421 192.157 16,3 5.34050-048168 27 50,0 48,0 175,0 168,0 160,0 68,0 192.422 191.727 20,3 5.34050-058186 32 50,0 58,0 200,0 186,0 180,0 68,0 192.423 191.727 20,3 5.34032-025200 13A 32,0 25,0 210,0 200,0 195,0 58,0 193.371 193.372 10,2 5.34032-028200 13B 32,0 28,0 210,0 200,0 195,0 58,0 192.419 192.156 10,2 5.34050-032200 16 50,0 32,0 210,0 200,0 165,0 68,0 192.420 192.156 10,2 5.34050-025300 13A 50,0 25,0 310,0 300,0 270,0 68,0 193.371 193.372 10,2 5.34050-028300 13B 50,0 28,0 310,0 300,0 265,0 68,0 192.419 192.156 10,2 5.34050-040300 22 50,0 40,0 312,0 300,0 267,0 68,0 192.421 192.157 10,2 5.34050-048300 27 50,0 48,0 312,0 300,0 267,0 68,0 192.422 191.727 16,3 5.34050-058300 32 50,0 58,0 314,0 300,0 254,0 68,0 192.423 191.727 20,3 5.34050-032350 16 50,0 32,0 360,0 350,0 315,0 68,0 192.420 192.156 10,2 5.34050-025450 13A 50,0 25,0 460,0 450,0 420,0 68,0 193.371 193.372 10,2 5.34050-028450 13B 50,0 28,0 460,0 450,0 415,0 68,0 192.419 192.156 10,2 5.34050-040450 22 50,0 40,0 462,0 450,0 417,0 68,0 192.421 192.157 10,2 5.34050-048450 27 50,0 48,0 462,0 450,0 417,0 68,0 192.422 191.727 16,3 5.34050-058450 32 50,0 58,0 464,0 450,0 404,0 68,0 192.423 191.727 20,3 5.34050-032500 16 50,0 32,0 510,0 500,0 465,0 68,0 192.420 192.156 10,2 5.34050-040600 22 50,0 40,0 612,0 600,0 567,0 68,0 192.422 192.157 10,2 5.34050-048600 27 50,0 48,0 612,0 600,0 567,0 68,0 192.422 191.727 16,3 5.34050-058600 32 50,0 58,0 614,0 600,0 554,0 68,0 192.423 191.727 20,3 ПРИМЕЧАНИЕ. При сборке компонентов используйте рекомендуемые значения моментов затяжки. J78 Kennametal
