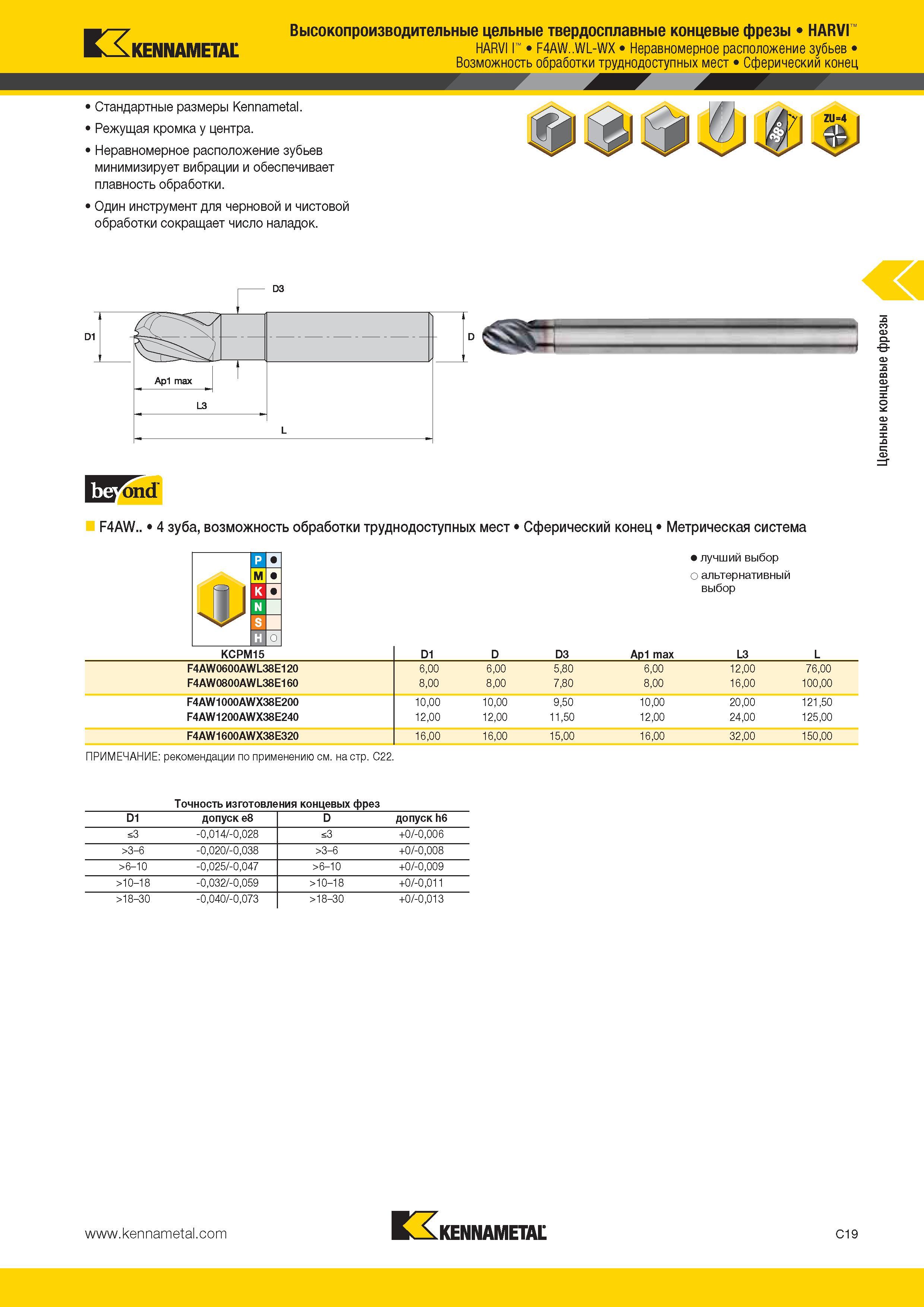

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Kennametal HARVI I F4AW..WL-WX Неравномерное расположение зубьев Возможность обработки труднодоступных мест Сферический конец Стандартные размеры Kennametal. Режущая кромка у центра. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Один инструмент для черновой и чистовой обработки сокращает число наладок. F4AW 4 зуба, возможность обработки труднодоступных мест Сферический конец Метрическая система м к N S 0 лучший выбор о альтернативный выбор KCPM15 D1 D D3 Ap1 max L3 L F4AW0600AWL38E120 6,00 6,00 5,80 6,00 12,00 76,00 F4AW0800AWL38E160 8,00 8,00 7,80 8,00 16,00 100,00 F4AW1000AWX38E200 10,00 10,00 9,50 10,00 20,00 121,50 F4AW1200AWX38E240 12,00 12,00 11,50 12,00 24,00 125,00 F4AW1600AWX38E320 16,00 16,00 15,00 16,00 32,00 150,00 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C22. Точность изготовления концевых фрез D1 допуск е8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 Kennametal C19 Цельные концевые фрезы
